梅赛德斯奔驰三叉星车标立体结构设计

　　作为整车外观辨识度的核心载体，这款三叉星标识的结构设计需要兼顾视觉呈现效果与实车装配的适配性，日常应用场景覆盖乘用车主格栅安装位、车尾标识位、轮毂中心盖装饰位等不同装车位置，不同安装位对应的标识尺寸、固定结构存在明显差异，建模过程中需要针对不同装车场景预留对应的安装接口。从功能特性来看，该标识除了承担品牌视觉传递的基础作用外，外露安装的使用场景要求其结构具备足够的结构强度，能够承受日常行车过程中的气流冲击、轻微剐蹭以及不同温湿度环境下的老化考验，环形外圈的包裹结构能够对内部三叉星造型形成有效防护，避免尖角位置受外力出现磕碰变形。设计过程中首先确定环形外框的椭圆曲率参数，匹配实车安装位的曲面弧度，

　　保证标识安装后与安装基面贴合度符合装配公差要求，三叉星的三个星臂采用等角度120度均分布局，每个星臂的棱线做微小圆弧过渡处理，既保留星型的锐利视觉效果，又避免加工过程中出现锐边毛刺，同时降低日常使用中积灰藏污的概率。安装边界层面，标识背部预留的粘贴或卡扣安装位深度控制在合理范围，不会因为安装结构突出导致装配后与基面出现缝隙，外框边缘做0.3毫米左右的倒角处理，既提升装配后的贴合质感，也能避免边缘割手的问题。不同装车场景下的尺寸适配需要同步考虑，比如前格栅使用的大尺寸标识，星臂厚度会做相应增加保证结构刚性，轮毂盖使用的小尺寸标识则会适当缩减整体厚度，匹配轮毂中心的安装空间，建模过程中对星臂与外框的连接位置做了加强筋过渡处理，

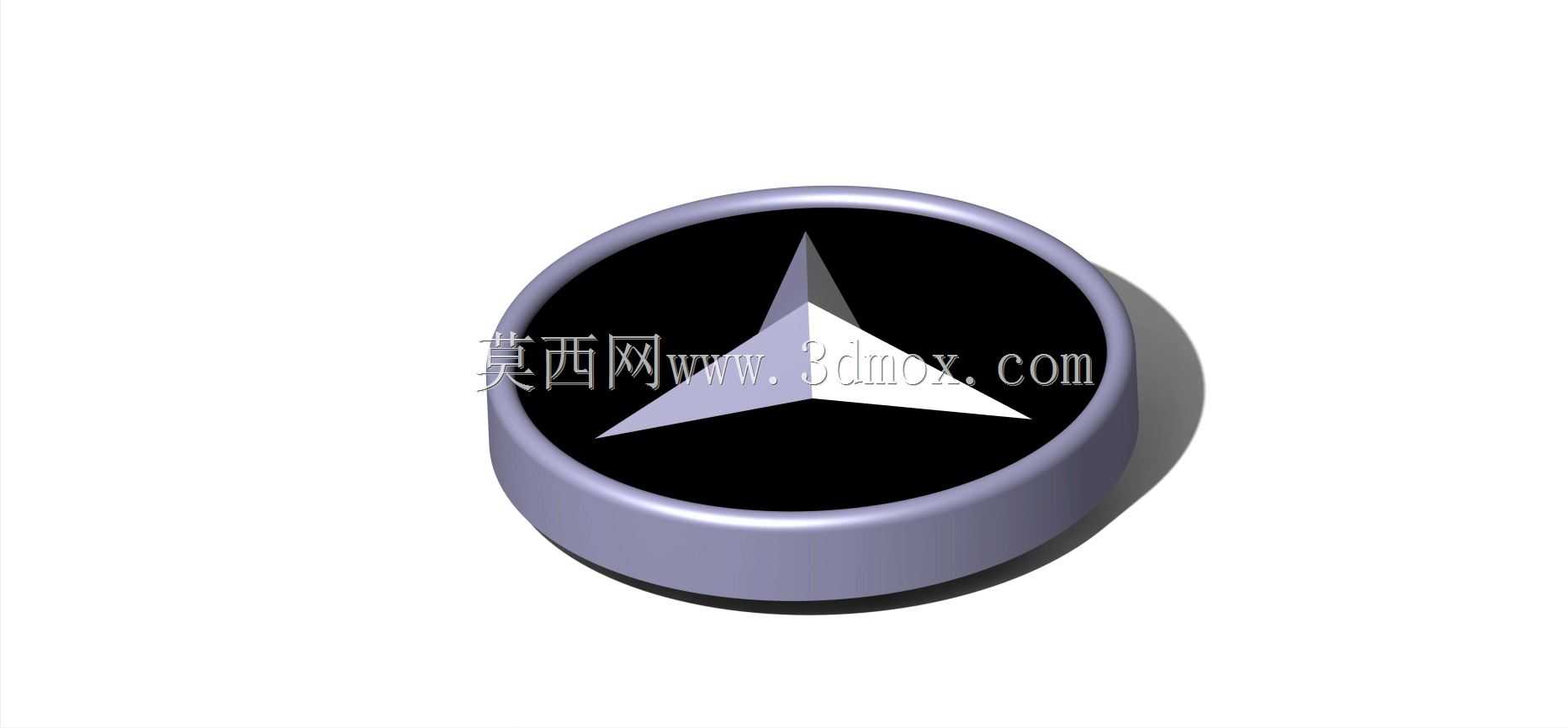

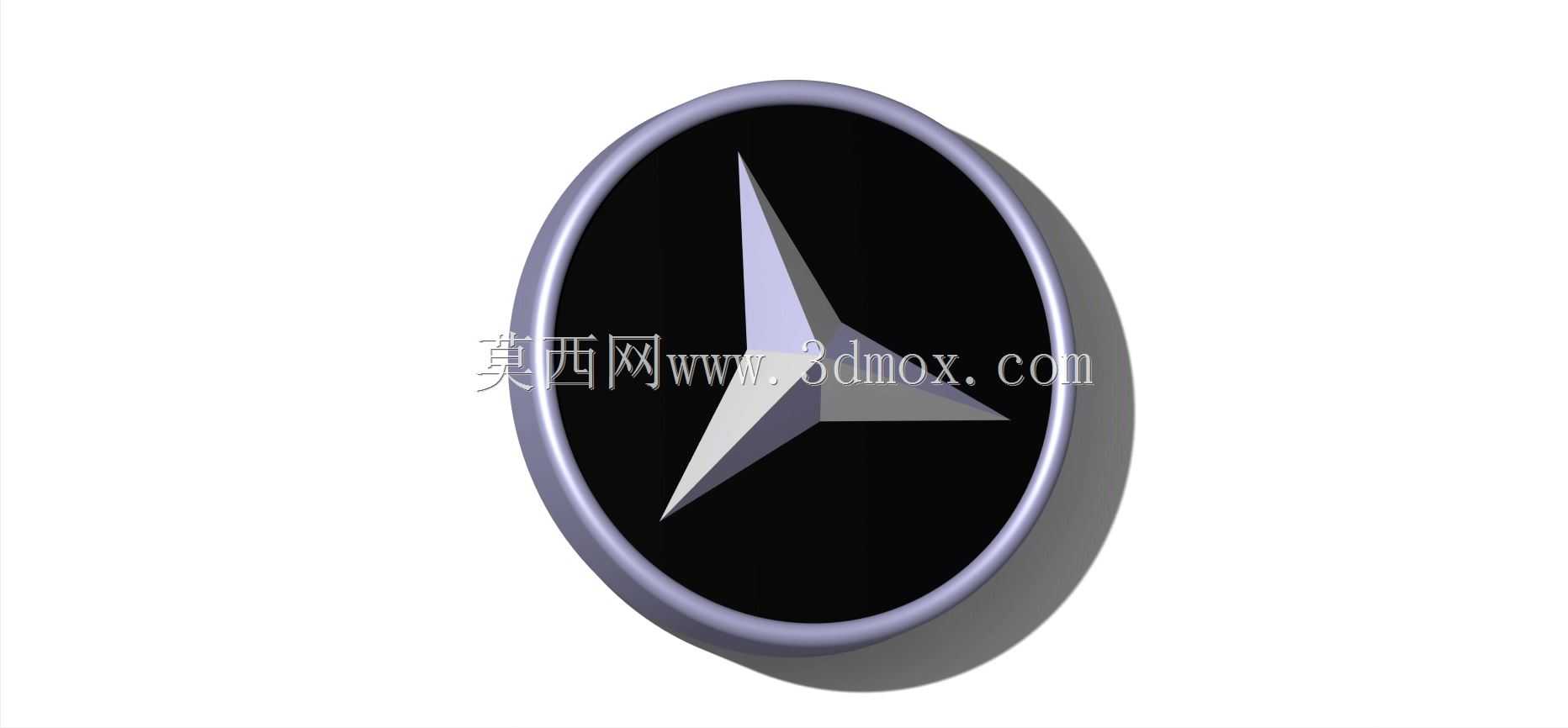

　　避免长期振动环境下连接位置出现断裂风险。渲染阶段对标识表面做分材质处理，外框采用哑光金属质感，内部星型做亮面镀铬效果，黑色基底做半光泽烤漆处理，还原实车标识的真实材质层次，结构上所有曲面均做G2连续处理，保证后续开模加工时曲面顺滑无折痕，满足注塑、电镀等后续加工工艺的要求。
