传动用T15链轮精密三维结构设计

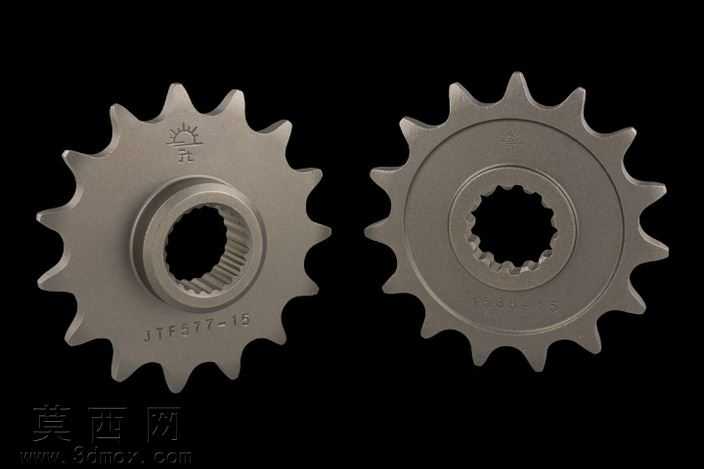

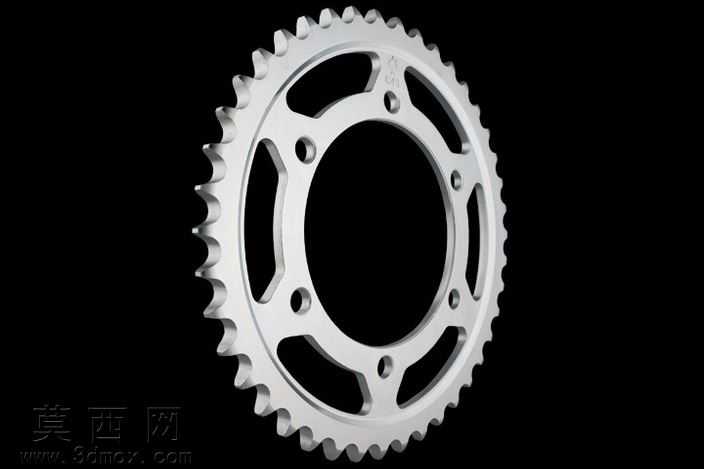

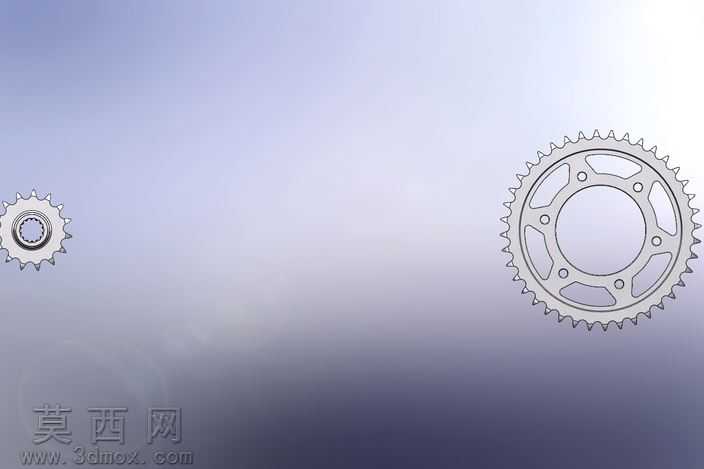

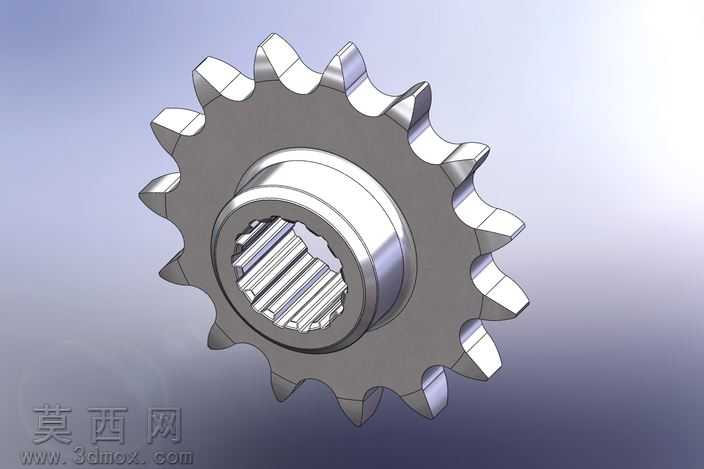

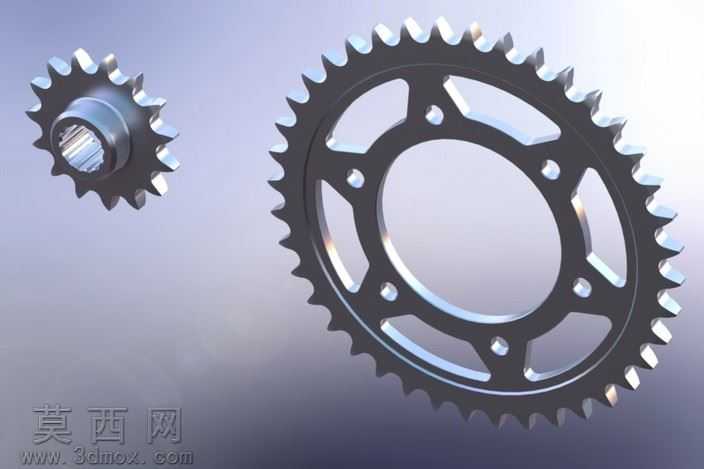

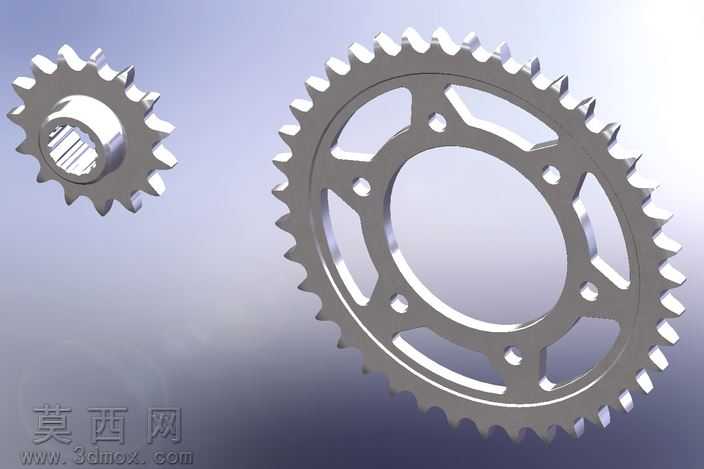

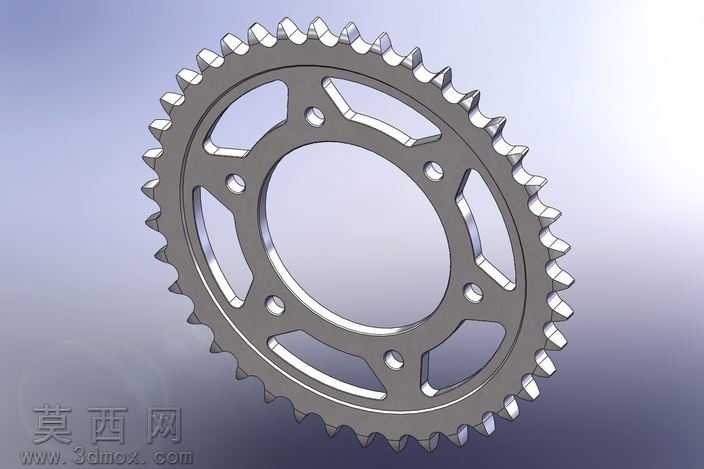

本套链轮模型围绕链传动场景的实际使用需求完成全参数化建模，建模过程严格遵循机械设计手册中链轮的齿形设计规范，针对大小两款不同规格的链轮分别完成结构细节搭建，完整还原链轮从齿廓到轮毂、安装孔的全部结构特征。建模初期先梳理链传动的啮合逻辑，明确链轮与对应链条的节距匹配关系，先绘制链轮的分度圆、齿顶圆、齿根圆基准轮廓，通过参数化方程驱动生成标准的三圆弧一直线齿形，保证齿形的啮合精度，避免后续传动过程中出现卡链、跳链的问题。针对大尺寸链轮，采用了辐板式轻量化结构设计，在辐板上均匀开设减重孔，在保证链轮整体结构强度、满足传动扭矩承载要求的前提下，尽可能降低链轮自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能；轮毂位置做了加厚处理，预留出足够的安装配合面，保证链轮与传动轴的连接稳定性，避免高速传动时出现晃动偏移。小尺寸链轮采用整体式轮毂结构，内孔设计为花键结构，可直接与对应规格的花键轴配合，传递更大的扭矩，适配高负载的紧凑传动场景。材质渲染阶段，针对链轮常用的45号钢调质处理的材质特性，调整金属材质的粗糙度、反光度参数，还原钢制零件经过机加工后的金属质感，齿面位置做了细微的磨削质感处理，贴合实际零件的加工工艺效果；渲染时采用柔和的工业产品打光方案，多角度展现链轮的齿形细节、结构层次，清晰呈现减重孔、安装孔、轮毂的结构衔接关系。设计过程中充分考虑链轮的实际装配需求，对所有棱边做了符合工艺要求的倒角处理，避免应力集中问题，同时也匹配实际机加工的工艺可行性，不存在无法加工的异形结构。两款链轮的参数相互匹配，可配套组成链传动副，适配不同中心距、不同传动比的传动场景，模型的所有特征均保留完整参数，可根据实际使用需求调整齿数、节距、轮毂尺寸等参数，快速衍生出不同规格的链轮模型，能够直接用于传动系统的装配验证、运动仿真，也可作为机械设计教学、链传动方案展示的参考模型，帮助设计人员快速完成链传动系统的方案搭建，减少重复建模的工作量，提升设计效率。
