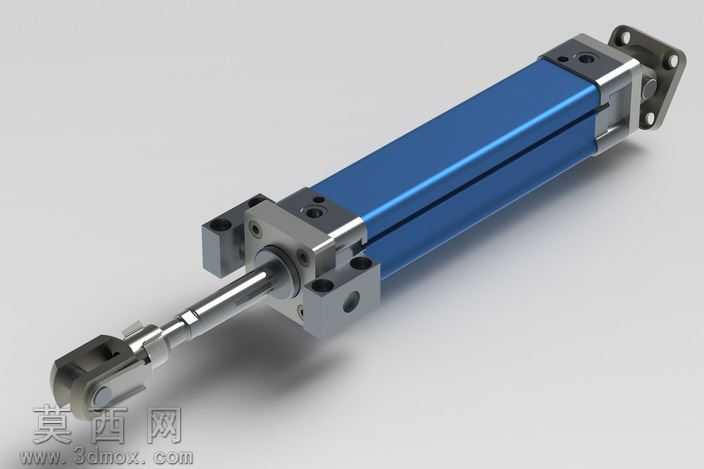

AIRTEC标准拉杆式气缸三维设计模型

本模型为AIRTEC系列拉杆式标准气缸的高精度三维建模成果，建模过程严格遵循气动元件行业的真实尺寸规范，完整还原了该款气缸的全部结构细节。建模阶段首先对气缸的整体组成进行拆解，将其划分为后端盖、缸筒、活塞杆、活塞组件、前端盖、拉杆紧固件、杆端连接附件、安装脚座几个独立模块，分别进行特征建模后完成整体装配，确保各部件的配合公差符合实际气动产品的装配要求。缸筒部分采用拉伸特征构建主体，表面做了金属阳极氧化的质感处理，还原了工业气缸缸筒常见的蓝色硬质氧化外观，缸筒内壁与活塞的配合面做了精度标注，保证模型可直接用于虚拟装配验证。端盖部分通过拉伸、切除、孔特征阵列完成建模，精准还原了端盖上的安装孔位、气口接口、缓冲调节孔的位置与尺寸，端盖与缸筒的密封槽结构也做了细节刻画，还原了真实气缸的密封设计逻辑。活塞杆部分采用镀铬金属材质渲染，还原了活塞杆表面高光的金属质感，杆端的鱼眼接头连接结构做了完整建模，包含关节轴承、连接销、锁紧卡簧等细小零件，让杆端连接结构的可动性在模型中得到体现。活塞组件部分还原了活塞密封圈、导向环、磁环（带磁开关适配款的内置结构）的细节，拉杆部分通过圆周阵列完成四根拉杆的建模，还原了拉杆锁紧端盖的装配结构，前后安装脚座的孔位也完全符合AIRTEC该系列气缸的安装尺寸标准。渲染阶段采用工业产品常用的影棚布光，突出金属部件的质感与缸筒的哑光氧化质感，阴影柔和自然，能够清晰展示气缸的整体外形与各部分结构比例。该模型可用于气动回路的虚拟搭建、自动化设备的布局设计、气动系统的教学演示等场景，模型结构完整无缺失，各部件可单独拆分编辑，能够满足不同设计场景下的使用需求，为气动系统的设计验证提供可靠的三维模型支撑。
