创新周期式轮盘联动传动机构结构设计

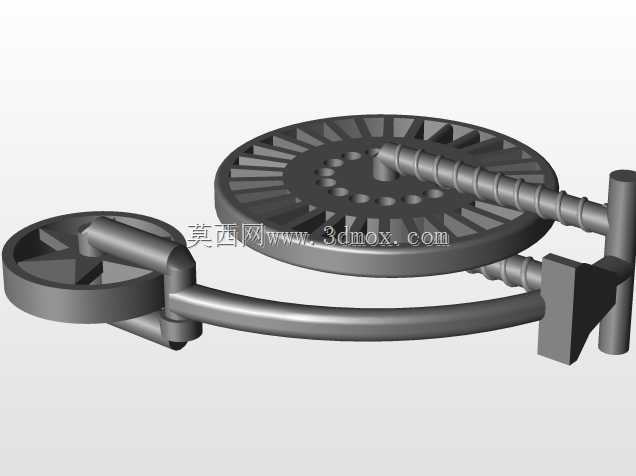

　　这套周期式轮盘联动传动结构，主要面向需要实现周期性间歇动力传递的工业场景，常见于自动化送料工位、周期检测工位、分度转台配套的传动链路中，可将连续旋转输入转化为符合设定周期的步进式输出，匹配传感器触发检测、工件周期移位的实际生产需求。从结构布局来看，整套机构采用双轮盘搭配弧形传动臂的设计，大直径带径向槽的主轮盘作为动力输出端，轮盘表面均匀分布的径向槽可配合拨杆实现精准的周期分度，轮盘中心的定位凸台预留了标准安装孔位，可直接对接工位转台、检测载具等负载部件，安装时需保证轮盘端面与安装基准面的平行度误差控制在0.02mm以内，避免运转过程中出现卡滞或分度偏差。小直径从动轮盘作为动力输入端，通过弯折式传动臂与主轮盘侧方的传动杆组连接，

　　传动臂采用等截面圆弧过渡设计，可在动力传递过程中抵消部分径向冲击，降低运转噪音，传动杆表面的环状凸起结构为润滑脂存储槽，可在长期免维护的工况下保证铰接位置的润滑效果，减少铰接副的磨损量。设计过程中重点考量了传动周期的可调性，通过调整主轮盘径向槽的分布数量、传动臂的铰接点位置，可适配不同节拍的生产需求，当主轮盘设置24个均匀分布的径向槽时，输入轴每旋转一周，主轮盘可实现15度的单次分度，对应24个工位的周期作业需求，整套机构的安装边界控制在长320mm、宽210mm、高110mm的空间范围内，可直接嵌入小型自动化设备的机架内部，无需额外预留过大的安装空间。在实际应用中，这套传动结构可搭配光电传感器使用，当主轮盘转动到分度位置时，

　　轮盘侧方的定位缺口可触发光电传感器信号，实现工位动作的精准同步，相比传统的槽轮机构，该结构的传动冲击更小，运转过程中无刚性碰撞，适合用于轻载、高速的周期作业场景，比如小零件的外观检测工位、电子元器件的周期上料工位，都可通过这套结构实现稳定的周期动力输出。结构建模过程中对所有铰接位置都做了间隙配合的公差预留，铰接轴与安装孔的配合间隙控制在0.01-0.015mm之间，既保证运转的灵活性，又避免间隙过大导致的分度误差，轮盘与传动臂的材质可根据负载需求选择，轻载场景下可采用POM材质加工降低整体重量，重载场景下可采用45号钢调质处理提升结构强度，适配不同的工况负载要求。
