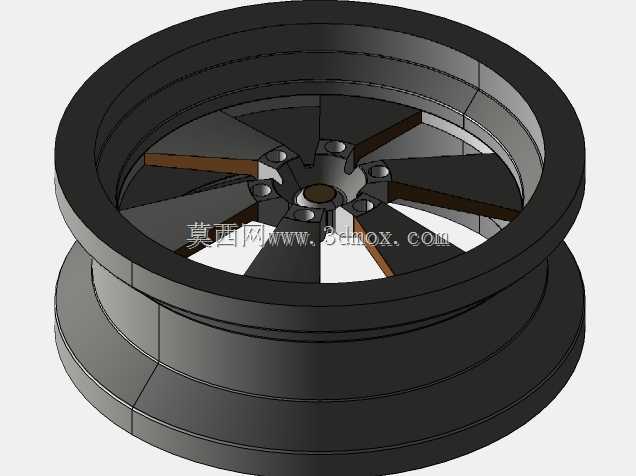

乘用车辐条式轮毂轮辋结构三维设计

　　该轮辋模型针对乘用车辆行走系统需求设计，核心承担承载整车重量、固定轮胎、传递行驶扭矩与制动力矩的作用，日常适配于民用轿车、城市SUV等铺装路面行驶车型的配套装配场景，也可作为改装车轮的结构参考方案使用。设计过程中优先考虑轮辋与轮胎的装配匹配边界，轮缘位置严格遵循民用低压胎的安装尺寸规范，预留了轮胎胎圈卡装的台阶结构，保证充气后轮胎与轮辋的贴合密封性，避免行驶过程中出现漏气、胎圈脱位的风险。辐条部分采用多辐对称布局，每根辐条从中心安装盘位置向外延伸至轮辋内壁，辐条截面做了渐变处理，靠近中心安装座的位置厚度更大，可分散螺栓孔位的集中应力，靠近轮辋侧的辐条厚度收窄，在保证结构强度的前提下降低整体转动惯量，提升车辆起步、制动时的响应速度。

　　中心安装区域预留了与车轴轮毂单元配合的定位止口，周围均匀分布螺栓过孔，孔位周边做了局部加厚凸台设计，避免螺栓锁紧时局部应力过大导致的安装面变形，同时保证轮辋安装后的同轴度，减少高速行驶时的车轮跳动量。轮辋的筒体部分采用多层台阶结构，除了卡装轮胎的轮缘位置，还预留了气门嘴的安装避让位，平衡块的粘贴平面也做了平整度控制，方便后期车轮动平衡校准操作。从结构强度角度考量，辐条与轮辋内壁的连接位置做了圆弧过渡处理，消除直角应力集中点，可承受车辆过颠簸路面时的交变冲击载荷，避免长期使用后出现辐条根部开裂的问题。整体模型的安装边界完全适配常规乘用车辆的转向节接口尺寸，轮辋的偏距参数符合民用车辆的轮距设计要求，不会出现安装后与翼子板、刹车卡钳发生运动干涉的问题，可直接用于整车总装阶段的车轮装配干涉校验，也可作为车轮轻量化设计的基础结构参考，帮助设计人员快速完成不同辐条样式、不同尺寸规格轮辋的改型设计，缩短新产品的开发验证周期。
