三角加强型直角连接支撑角件结构

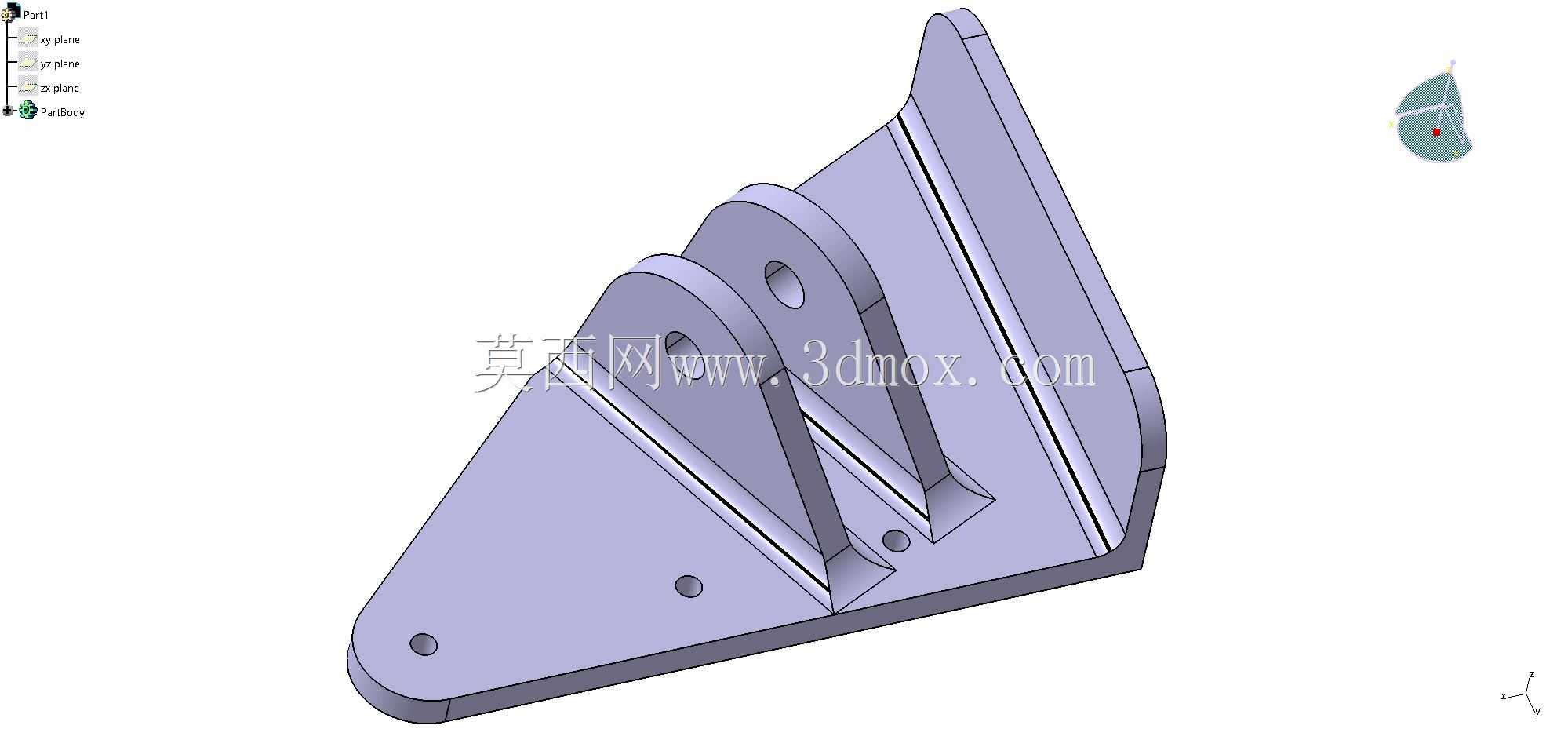

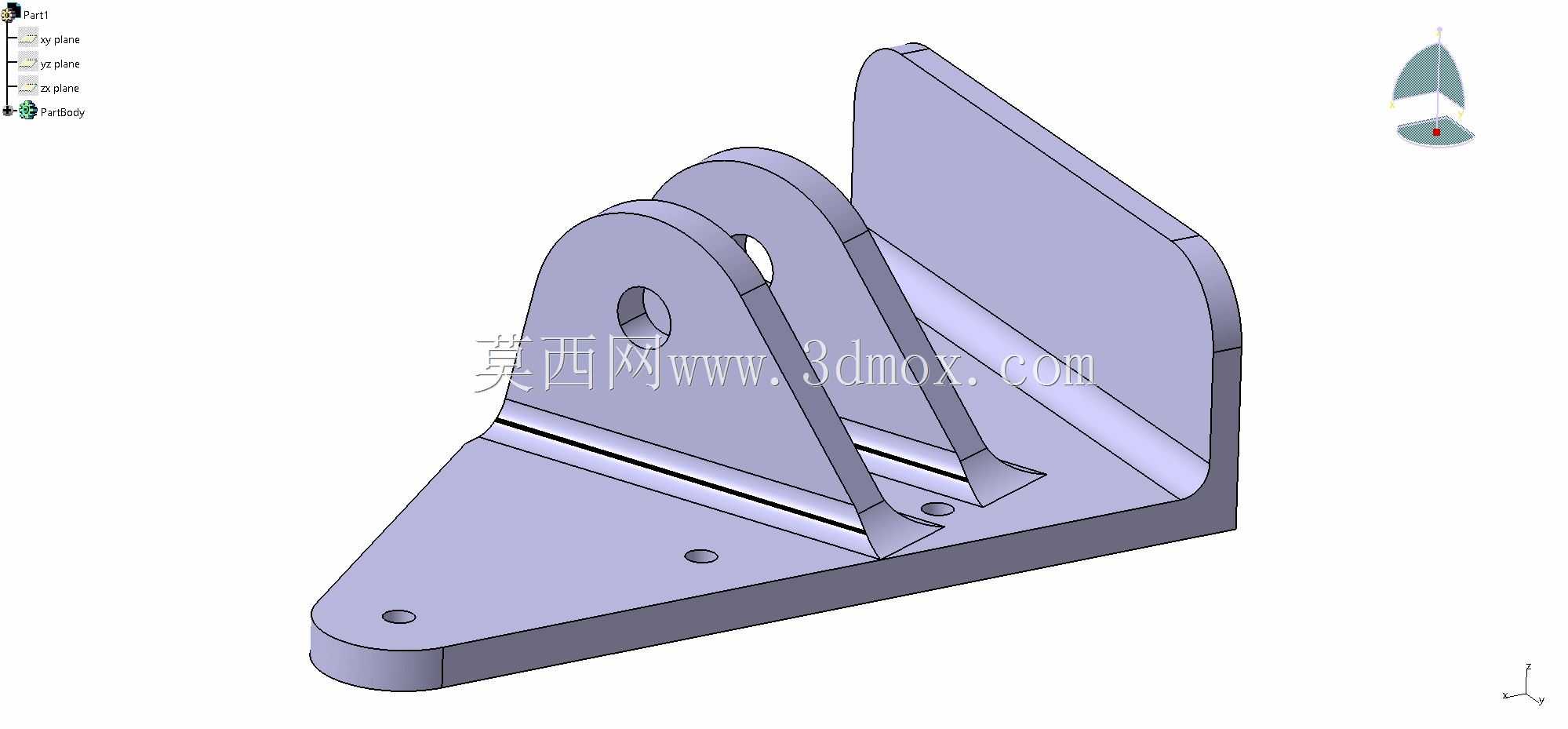

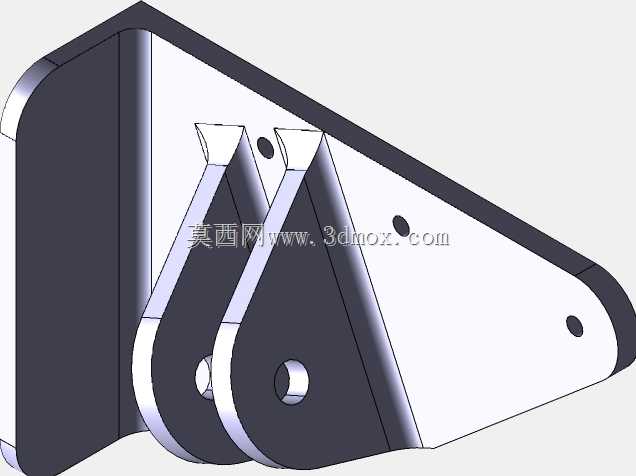

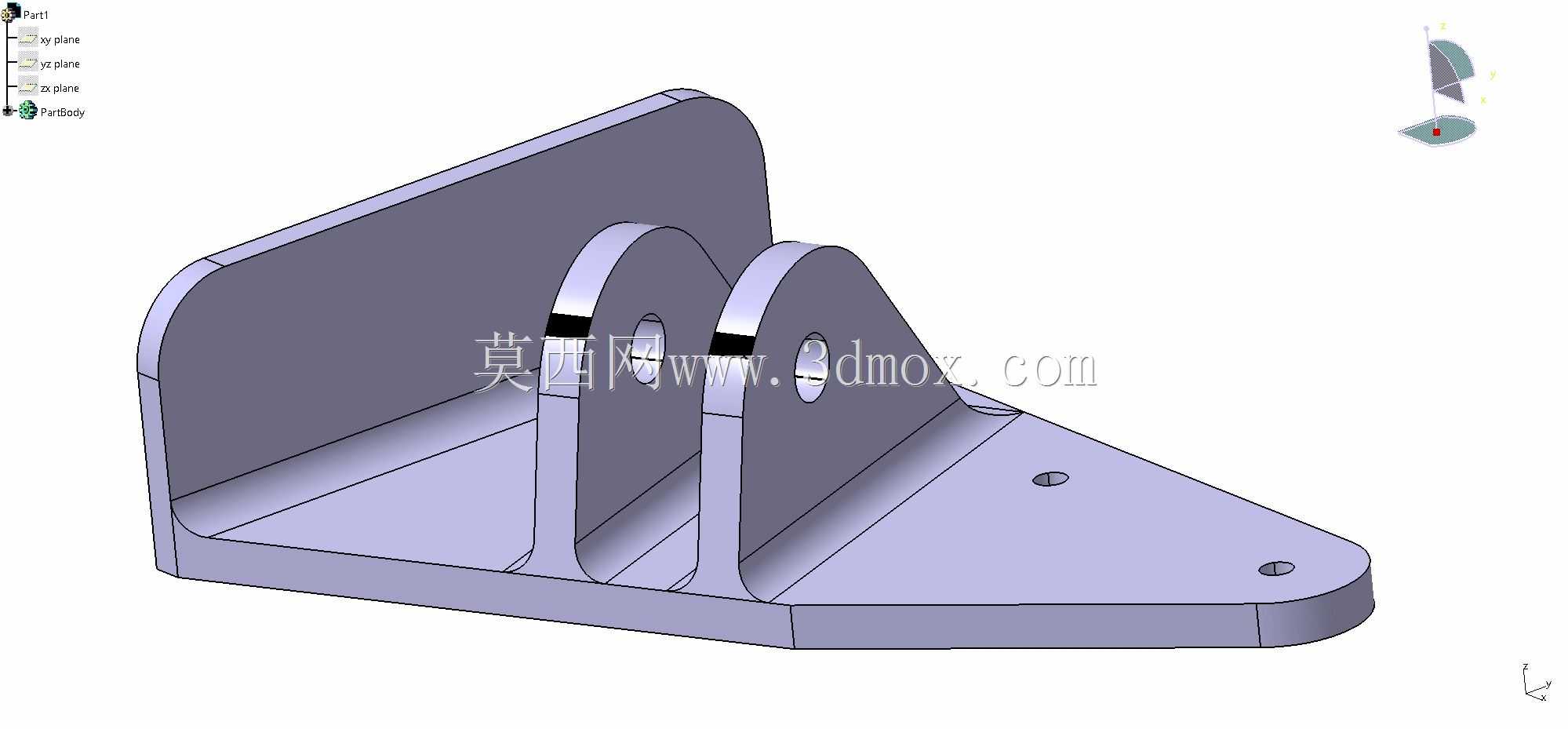

　　这类带双立耳的三角角撑结构，常出现在重载设备的框架拼接、机载传感器安装支架、工业桁架节点加固场景中，区别于普通薄板式角码，它的核心作用是在两个垂直安装面之间传递剪切力与倾覆力矩，避免连接部位在长期振动、交变载荷下出现焊缝开裂或者螺栓松脱的问题。从结构设计逻辑来看，主体采用直角三角形的腹板构型，完全遵循力流最短传递原则，两个互相垂直的安装边分别预留了沉头安装孔，安装时螺栓头可以完全沉入孔内，不会突出安装面干涉后续其他部件的装配，适配不同厚度的安装基板时，也能保证连接面完全贴合，不会出现局部翘曲的虚接问题。立板上的两道纵向加强筋直接从直角根部延伸至立耳的下方，刚好对应立耳铰接孔的受力方向，当立耳部位承受径向拉力或者摆动力时，

　　加强筋可以把集中力快速分散到整个三角腹板上，避免立耳根部出现应力集中断裂的情况，两个平行的立耳预留了同轴的铰接孔，既可以穿装销轴实现相邻部件的摆动连接，也可以加装螺栓作为重载吊点使用，适用场景比较灵活。设计时的安装边界需要重点关注，三角腹板的斜边做了圆弧过渡处理，不会和相邻的管线、弧形结构件产生干涉，两个安装边的宽度、孔位间距都适配常用的工业铝型材、型钢的安装孔距，不需要额外打孔就可以直接装配，立耳的间距预留了标准铰接衬套的安装空间，装配时可以直接压入自润滑衬套，减少铰接部位的磨损。整个零件的壁厚做了等比例匹配，安装边厚度大于腹板厚度，加强筋的厚度略小于腹板，既保证了整体结构刚度，也避免了壁厚差过大导致的铸造或者注塑成型缺陷，

　　在满足承载要求的前提下尽可能控制了整体重量，不会给设备带来额外的负载负担。实际使用中，这类角撑既可以作为静态框架的直角加固件，也可以作为活动机构的铰接支座，在自动化设备机架、工程机械附属件安装、检测设备传感器固定等场景都能适配，不需要额外做结构修改就可以直接投入装配使用。
