盘形凸轮直动从动件传动结构

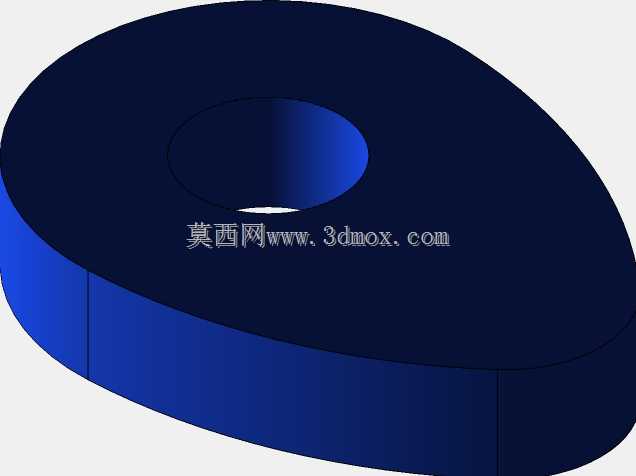

　　这套直动从动件盘形凸轮机构，是自动化生产线、轻工包装设备、纺织机械里实现周期性直线往复动作最常用的基础传动单元，很多需要按固定时序完成顶推、抬升、间歇进给的工位，都会用到这类结构来替代复杂的多连杆组，大幅简化设备的传动链路。从结构设计逻辑来看，盘形凸轮的轮廓曲线是整个机构的核心，建模时先根据从动件的运动行程、升程回程的速度特性，先推导理论轮廓线，再偏移出滚子接触的实际工作轮廓，保证从动件在整个运动周期内不会出现刚性冲击，尤其是在升程起始和回程终止的位置，做了微小的过渡圆弧处理，避免高速运转时的接触应力突变。从动件采用的是圆柱直动式结构，上部的环形凸台是用来安装复位弹簧或者连接负载的安装位，杆身和设备的导向套配合，导向长度经过核算，

　　保证往复运动时不会出现卡滞，杆端和凸轮接触的位置如果是实际生产应用，通常会加装滚子来降低摩擦磨损，这套模型里还原了基础的接触配合关系，工程师可以根据实际负载情况补充滚子结构。安装边界方面，盘形凸轮的中心孔是和设备的驱动主轴配合的，孔径按照常用的传动轴径做了标准化设计，凸轮的最大外圆轮廓决定了整个机构的横向安装空间，从动件的最大伸出长度是固定行程，安装时需要保证从动件的运动轴线和凸轮的回转中心处于同一平面，避免出现偏载导致杆身磨损加快。实际应用中这类机构常用来完成物料推送、工位转位的锁止、包装膜的牵引等动作，相比气缸驱动的往复动作，凸轮传动的动作时序完全和主轴同步，不需要额外的传感器和控制阀组，在高速运转的设备里稳定性更高，

　　不会出现气动元件的响应延迟问题。建模时各零件的配合关系完全按照实际装配约束设置，凸轮和主轴的同轴度、从动件和导向孔的滑动配合都做了对应约束，工程师可以直接在这个基础上修改凸轮轮廓曲线，适配不同的行程和运动规律需求，也可以直接导入到设备的总装配体里做干涉检查，验证周边结构的安装空间是否足够。
