车床用单刀架切削装夹结构设计

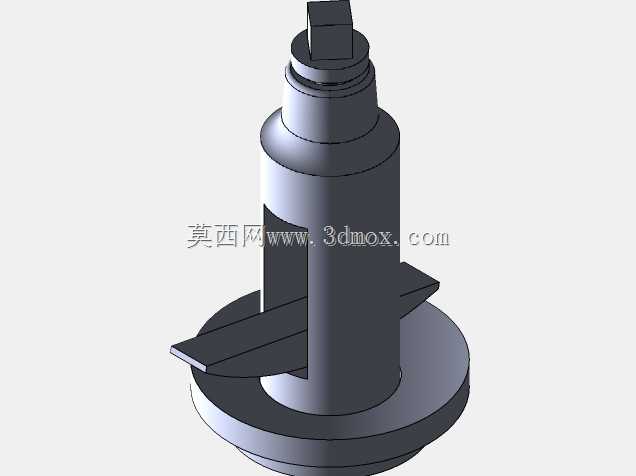

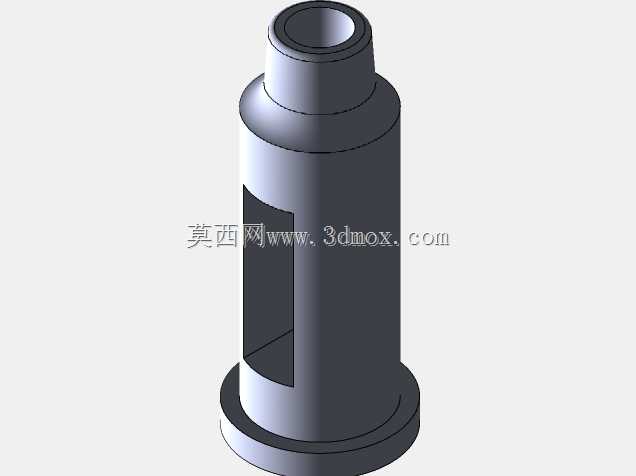

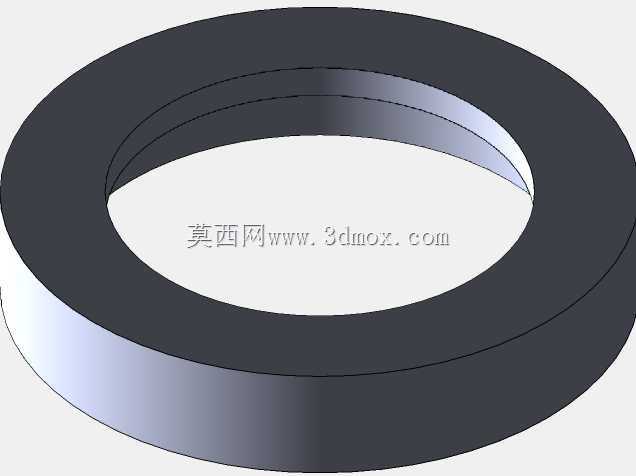

　　这款单刀架结构主要适配普通卧式车床的单刀切削工位，在小批量轴类、盘类零件的外圆、端面、切槽工序中承担刀具装夹与进给导向的核心作用，区别于多工位转塔刀架，这类单刀架结构更适配定制化小批量加工场景，装夹调试流程更简洁，刚性表现更突出，在维修类车削作业、工装试制场景中应用频次极高。从结构功能来看，该刀架采用立式轴装布局，底部圆盘为安装定位基准，通过底部止口与车床中拖板的定位槽配合，保证刀架回转中心与车床主轴轴线的同轴度公差控制在0.02mm以内，避免车削过程中出现让刀、锥度误差问题。中部立柱为刀架的主体承载结构，侧面开设的刀槽用于装夹车刀刀体，通过顶部的压紧方头结构实现锁紧，扳动方头即可带动内部锁紧机构动作，完成刀具的压紧与松脱，

　　操作力矩经过匹配设计，普通加力扳手即可达到足够锁紧力，避免切削过程中刀具移位。设计过程中优先考虑了切削刚性需求，主体承载段的壁厚做了加厚处理，刀槽位置与底部安装盘的垂直距离经过优化，尽可能缩短刀具悬伸长度，降低切削力作用下的挠度变形，在背吃刀量3mm、进给量0.2mm/r的常规车削参数下，刀架自身变形量可控制在0.01mm以内，满足普通精度零件的加工要求。安装边界方面，底部安装盘的定位止口尺寸匹配国内主流C6140、C6132系列车床的刀架安装位，无需额外改装即可直接替换原有同规格刀架，顶部压紧方头的尺寸适配通用车床刀架扳手，无需定制专用操作工具。刀槽的宽度尺寸适配20mm、25mm两种常用方柄车刀，

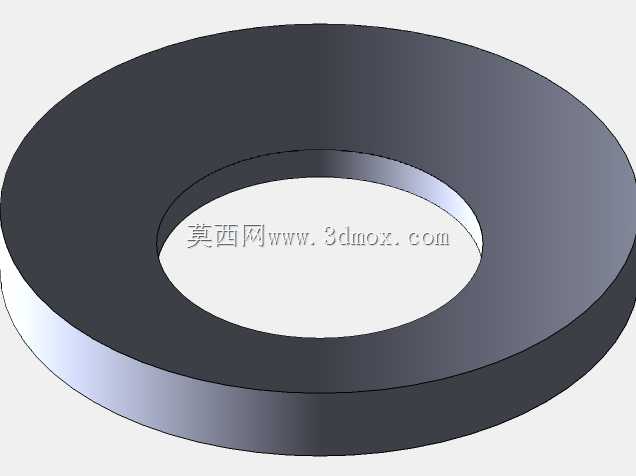

　　通过调整垫片即可装夹不同厚度的刀体，适配范围覆盖大部分常规外圆车刀、切槽刀、端面车刀的装夹需求。结构上还做了防屑设计，立柱与安装盘的衔接位置做了圆弧过渡，避免切屑堆积在接缝处难以清理，顶部锁紧结构的缝隙处预留了防尘间隙，可阻挡细碎切屑进入内部锁紧机构，减少日常维护的频次。实际使用中，这类单刀架的锁紧可靠性优于部分简易螺丝压紧的刀架结构，重复定位精度可稳定保持在0.03mm以内，换刀时只需松开顶部锁紧结构，转动刀架至需要的角度后重新锁紧即可完成刀具角度调整，无需重新校准刀体高度，大幅缩短小批量加工时的换刀调试时间。
