工业设备支撑用方管焊接框架结构设计

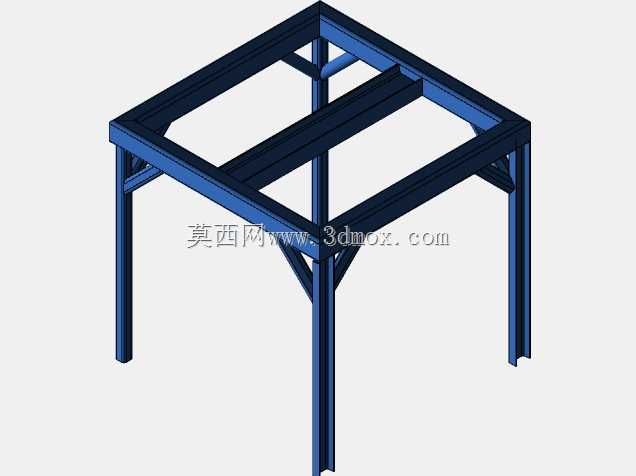

　　这类方管焊接框架多作为中小型工业设备的上部承载基体使用，常见于自动化产线的检测工位、轻型物料暂存台架、小型专用设备的主机支撑结构，在车间现场的工位改造、非标设备搭建场景中应用频次极高。框架整体采用标准矩形型钢作为主材，四条竖直支腿作为主要承重传力构件，支腿底端预留安装固定面，可通过膨胀螺栓与车间混凝土地面连接，也可加装脚轮实现工位间的灵活移位，支腿与上部框体的连接位置增设三角加强筋板，避免设备运行过程中支腿受侧向载荷出现焊缝开裂的问题。上部框体采用同规格方管拼焊成矩形边框，内部增设两根横向承重梁，将上部安装面分割为三个独立承载区域，可根据搭载设备的安装孔位直接在梁面钻孔攻丝，无需额外铺设安装面板即可直接固定检测传感器、

　　轻型执行机构或者物料承载托盘，大幅减少现场安装的加工工作量。设计过程中优先考虑焊接工艺的可实现性，所有型材拼接位置均采用45度切角对接，焊缝布置在型材拼接的内角位置，既保证焊接连接强度，也避免外凸焊缝影响后续外观处理与外围护板的安装。框架的整体外形尺寸适配常规中小型设备的安装需求，上部框体的内空尺寸预留足够的管线穿行空间，设备的供电线缆、气路管路可直接从框体内部的空腔布设，无需额外在框架外侧加装走线槽，让整体设备外观更整洁。支腿的长度设计兼顾操作人员的作业高度，上部安装面距离地面的高度符合人体工程学要求，操作人员站立作业时无需过度弯腰或者抬臂即可完成常规操作，降低长时间作业的疲劳感。焊接完成后整体做抛丸除锈处理再喷涂防锈漆与面漆，

　　可适应车间内多粉尘、少量切削液飞溅的作业环境，长期使用不会出现型材锈蚀的问题。框架的受力计算按照均布载荷加局部集中载荷的组合工况校核，每根横梁的承重能力满足常规轻型设备的搭载要求，即使局部位置安装较重的执行组件，也不会出现梁体下挠变形的问题，支腿的长细比经过校核，不会出现失稳弯曲的风险。
