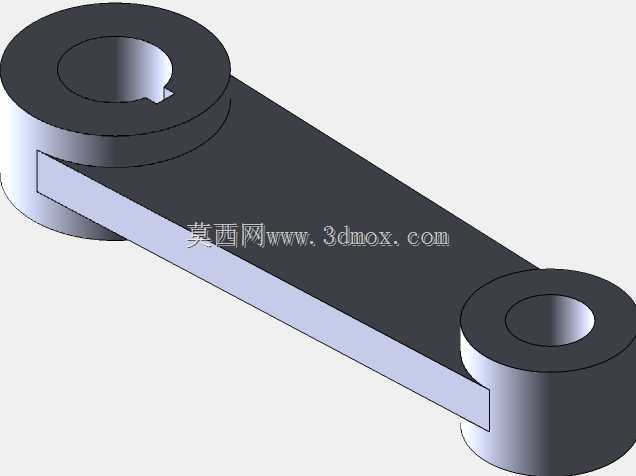

六耳法兰式流体控制蝶阀结构设计

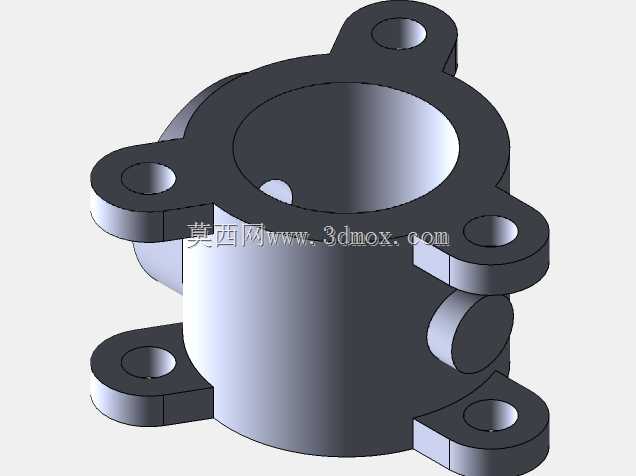

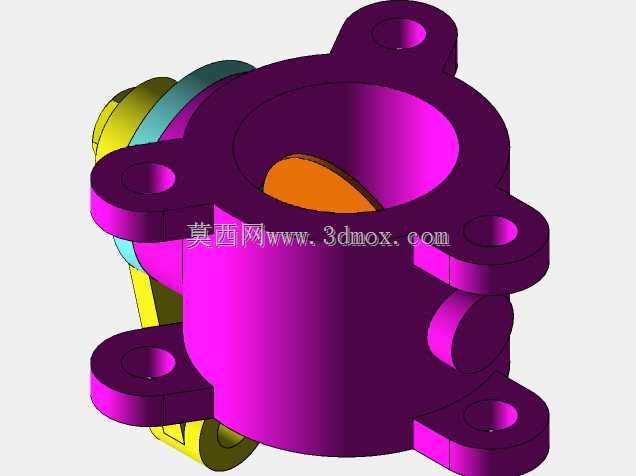

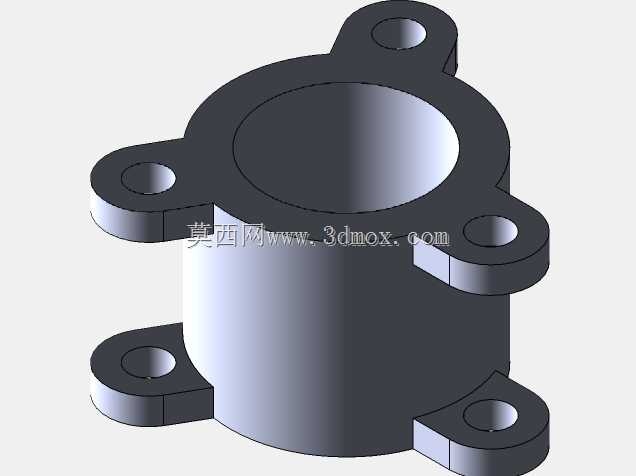

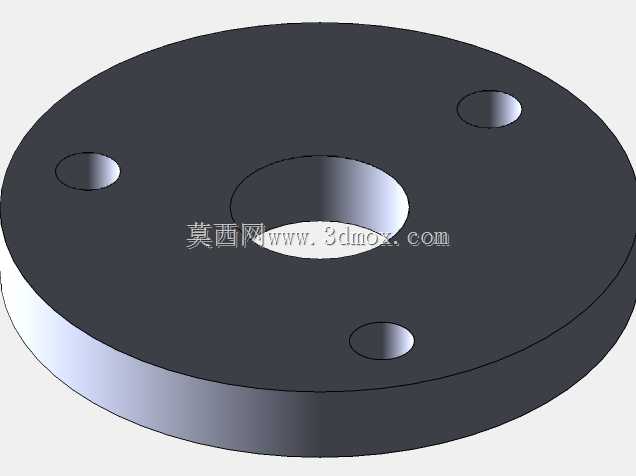

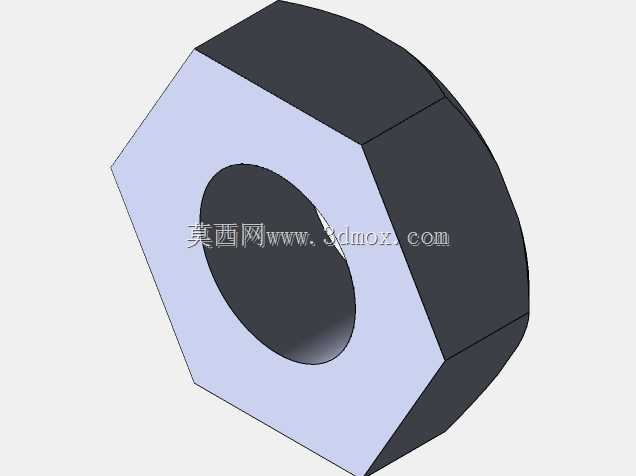

　　这款蝶阀的结构设计围绕中小口径管路的流体通断控制需求展开，主体采用直通式圆柱流道结构，相比同口径的闸阀、截止阀，结构长度更短，安装占用的轴向空间更小，适配空间紧凑的管路布设场景，常见于给排水管网、暖通循环系统、低压化工输送管路、小型设备冷却回路等工况，用来控制管路内水、低粘度油品、无强腐蚀性气体等介质的通断，也可适配节流工况做小范围流量调节。阀体上下两端的连接法兰采用六耳凸耳式设计，六个带通孔的安装耳沿阀体周向均匀分布，每个安装耳的通孔位置做了沉孔处理，安装时螺栓可从单侧穿入完成固定，无需在管路两侧预留过长的螺栓操作空间，适配双侧贴管安装的对夹式装配场景，安装耳的厚度经过受力校核，可承受PN16等级的管路压力带来的轴向载荷，

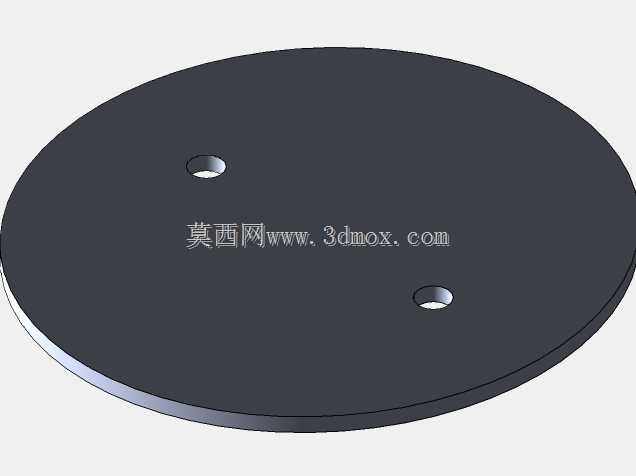

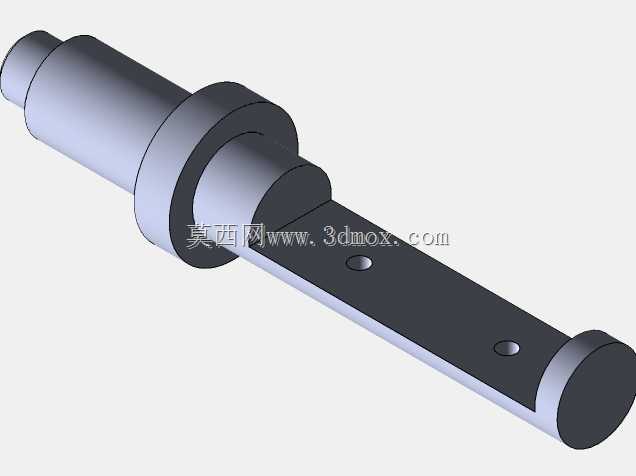

　　避免长期受压出现安装耳变形导致的密封失效问题。流道内壁做了等径圆滑过渡处理，没有突兀的台阶或凸起结构，介质流经时的流阻更小，可减少管路输送过程中的压力损失，降低配套泵组的运行负载。阀板的安装位设置在流道中心位置，转轴孔位与阀体一体铸造成型后做二次机加工，保证转轴的同轴度，避免阀板转动时出现卡滞、偏移问题，密封面的贴合精度可满足低压工况下的零泄漏要求。建模过程中优先考虑了实际加工的工艺可行性，阀体主体的拔模角度适配常规砂型铸造或压铸工艺要求，安装耳的通孔位置预留了机加工余量，所有棱边都做了R1-R2的圆角处理，既可以消除铸造应力集中点，也能避免安装过程中锐边划伤操作人员。安装边界方面，六耳的分布圆直径、

　　通孔直径都匹配常规通用法兰的安装尺寸，可直接适配同口径的标准管路法兰，无需额外制作过渡转接件，阀体的轴向结构长度符合对夹式蝶阀的通用安装尺寸规范，替换同规格旧阀时无需调整现有管路的间距，可直接完成换装。日常维护时，只需拆开单侧法兰即可将阀体整体取出，检修阀板密封件或转轴部件时无需拆解整段管路，可大幅降低现场运维的工作量。
