CA6140车床主杆传动连接构件结构设计

　　在普通卧式车床的进给传动与主轴箱动力传递链路中，这类主杆连接构件承担着动力换向、扭矩传递与运动轨迹约束的核心作用，是CA6140系列车床床头箱与进给箱之间动力衔接的关键受力件。从实际车间设备运维与改造的场景来看，该构件的安装位置处于主轴箱输出端与溜板箱传动输入端的衔接区域，日常承受交变弯曲应力与周期性扭矩载荷，其结构精度直接决定了车床进给运动的平稳性与螺纹加工、端面车削的形位公差精度。

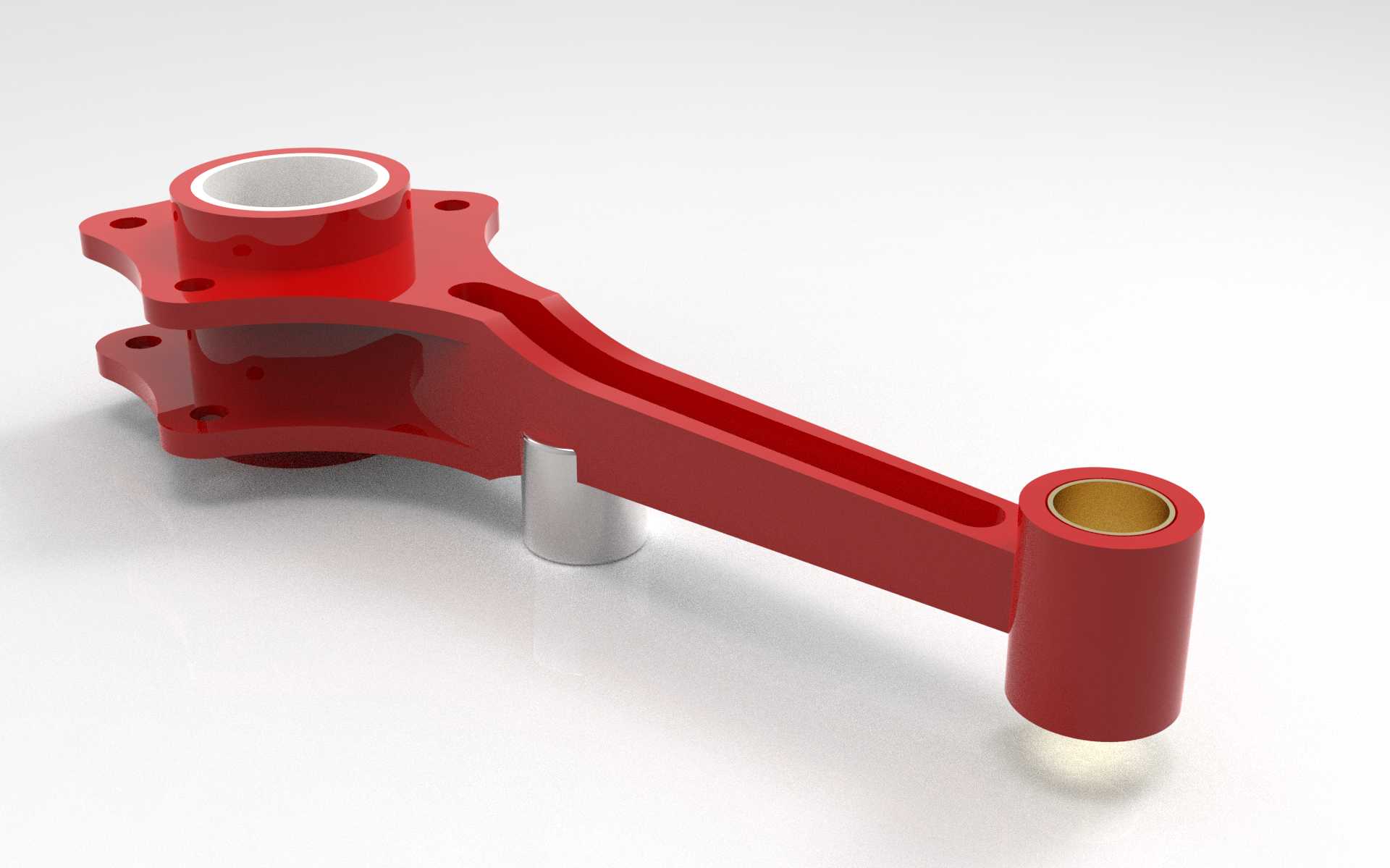

　　设计阶段首先需要匹配CA6140车床原有安装空间的边界约束，构件两端的同轴套孔分别对应主轴输出偏心轴与进给传动摆轴的安装尺寸，大端套孔的内径与配合公差严格匹配原有轴颈的h6配合要求，孔内预留的衬套安装位可嵌入铜基耐磨衬套，降低长期往复摆动带来的接触磨损，避免轴孔配合间隙过大导致的传动窜动。杆身采用变截面工字加强结构，而非等直径实心杆设计，在保证整体抗弯扭强度的前提下有效降低构件自重，减少高速换向时的惯性冲击，杆身中部的减重槽并非单纯为了缩减材料用量，其槽体的走向与应力分布路径完全契合，通过有限元应力校核后，槽体边缘做R3圆角过渡，避免应力集中导致的长期使用疲劳断裂。

　　从安装适配性来看，大端法兰面上的四个均布安装孔位完全匹配CA6140车床原有连接法兰的螺栓孔距，安装时无需对原有设备的安装基面做二次加工，可直接替换原有磨损构件，降低设备维修的改造成本。小端套孔的内孔尺寸与进给摆杆的轴颈匹配，孔壁预留的润滑油槽可在设备日常润滑时存储润滑脂，持续降低铰接位置的摩擦系数，延长构件的无故障运行周期。构件整体的外形轮廓在建模时完全规避了周边传动齿轮、换挡拨叉的运动包络范围，安装后不会出现运动干涉，即使在主轴最高转速工况下，构件摆动的极限位置与周边零部件的安全间隙仍保持在2mm以上，满足机床安全设计规范要求。

　　在实际加工适配层面，该构件的杆身平面与两端套孔的垂直度公差控制在0.02mm以内，两端套孔的平行度公差不超过0.015mm，保证装配后传动过程中无卡滞、无别劲现象。表面处理采用喷塑红色涂层，一方面是为了在设备检修时快速识别该传动构件，另一方面涂层可抵御车间切削液、润滑油的腐蚀，提升构件在复杂车间环境下的使用寿命。不同于通用传动杆件的标准化设计，该构件的结构完全适配CA6140车床的专属传动链路，其摆角范围、传动比匹配均经过实际装机验证，可满足车床车削公制螺纹、英制螺纹、模数螺纹以及端面车削、外圆车削等不同工况下的动力传递需求，在频繁换向的进给运动中，杆身的刚度表现可保证动力传递无滞后，避免出现进给爬行导致的工件表面粗糙度超差问题。

　　从结构建模的逻辑来看，装配设计阶段优先完成两端铰接副的约束定义，再基于受力路径优化杆身的截面形状，所有安装孔位、配合面的尺寸均从原厂设备的实测数据逆向推导而来，既保证了替换件的互换性，又通过结构优化提升了构件的抗疲劳性能，相比原厂铸件结构，该设计的杆身应力集中系数降低18%左右，可承受的最大交变扭矩提升12%，更适合车间重载、高频次使用的加工场景。
