法兰连接式排气旋塞阀结构设计

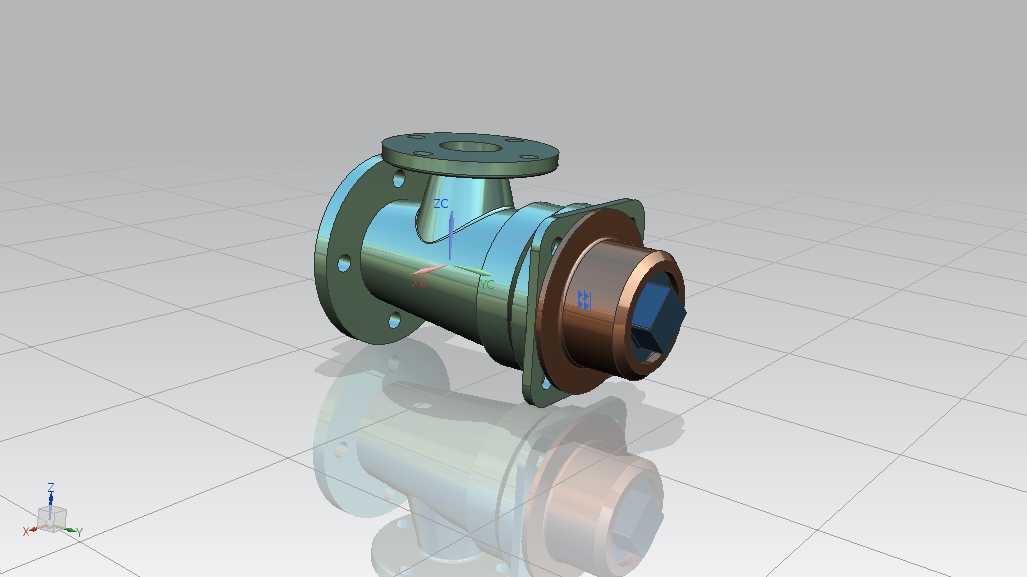

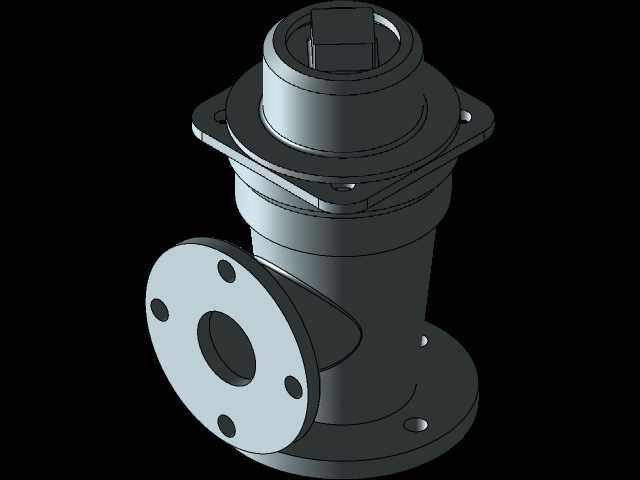

　　这款排气旋塞总成主要应用在蒸汽轮机、工业蒸汽管路系统的高点排气工位，日常运行中承担管路系统充压阶段的滞留空气排出、停机检修阶段的泄压排气功能，避免管路内形成气阻影响蒸汽输送效率，或是气水混合造成的管路水击损伤。从结构设计来看，主体采用三通式壳体结构，侧向与轴向分别设置法兰连接端，侧向法兰对接管路主排气通道，轴向法兰用于将阀体固定在设备或管路的安装基座上，端部的旋塞调节端采用多边形端头结构，可适配标准扳手进行启闭操作，调节排气开度时的扭矩传递更稳定，不会出现打滑脱扣的问题。设计阶段优先考虑了安装边界的适配性，两个法兰端的螺栓孔位均采用标准圆形均布设计，可直接匹配同压力等级的标准法兰垫片与紧固件，不需要额外加工转接结构；

　　阀体流道采用平滑圆弧过渡，没有直角突变结构，排气过程中气流阻力更小，也不容易积存冷凝水造成内部锈蚀。旋塞与阀体的密封配合面采用锥面贴合结构，配合金属密封面研磨处理，在高温蒸汽工况下的密封可靠性更强，不会因为长期冷热交替出现密封失效泄漏的问题。实际选型安装时需要注意，该旋塞的安装方向需保证排气口朝向斜下方45度范围，避免排气过程中带出的高温冷凝水飞溅伤人，同时端部的操作端需要预留至少150mm的扳手操作空间，不能被周边管路或结构件遮挡，否则会影响日常启闭操作。在蒸汽轮机的配套管路中，这类排气旋塞通常布置在汽缸上部、蒸汽主管路的高点、换热器进出口的顶端位置，系统充压时先开启旋塞排出内部空气，待有稳定蒸汽溢出时再关闭，

　　能有效提升蒸汽系统的换热效率，避免气阻造成的管路压力波动。建模过程中对法兰密封面的平面度、旋塞锥面的同轴度都做了装配公差匹配，各部件的装配间隙符合高温工况下的热膨胀补偿要求，不会因为运行时的温度升高出现部件卡涩无法操作的问题。
