弯臂式传感安装固定支座结构设计

　　该弯臂式安装支座主要面向工业现场传感检测单元的固定安装场景，常见于自动化生产线工位检测、设备运行状态监测、物流输送线位置触发等工况，用来将检测类元件稳定固定在预设检测位置，避免设备运行过程中的振动、位移导致检测点位偏移，保障信号采集的稳定性。从结构功能来看，支座采用分体铰接式设计，中部球头铰接结构可实现一定角度范围内的姿态调整，两端带安装孔的弯臂可分别对接设备安装基面与传感元件固定端，相比一体式直臂支座，能适配更多非平行安装面的固定需求，在安装空间受限、检测角度需要微调的场景下，无需额外加工过渡转接件即可完成装配。设计阶段优先考虑安装边界的适配性，从工程图尺寸标注可以看出，弯臂的弯折半径、各段臂长均经过公差校核，两端安装孔的孔距、

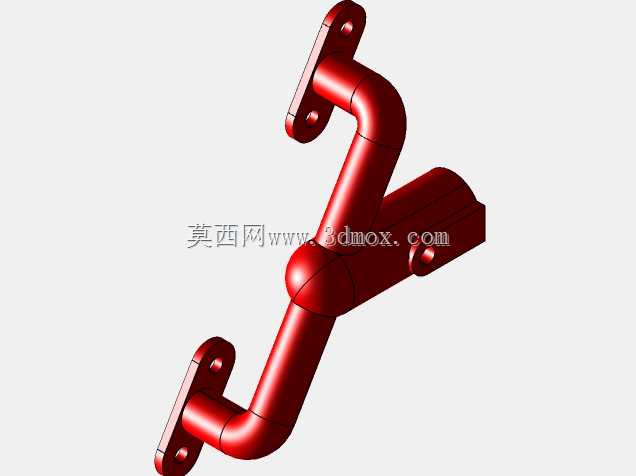

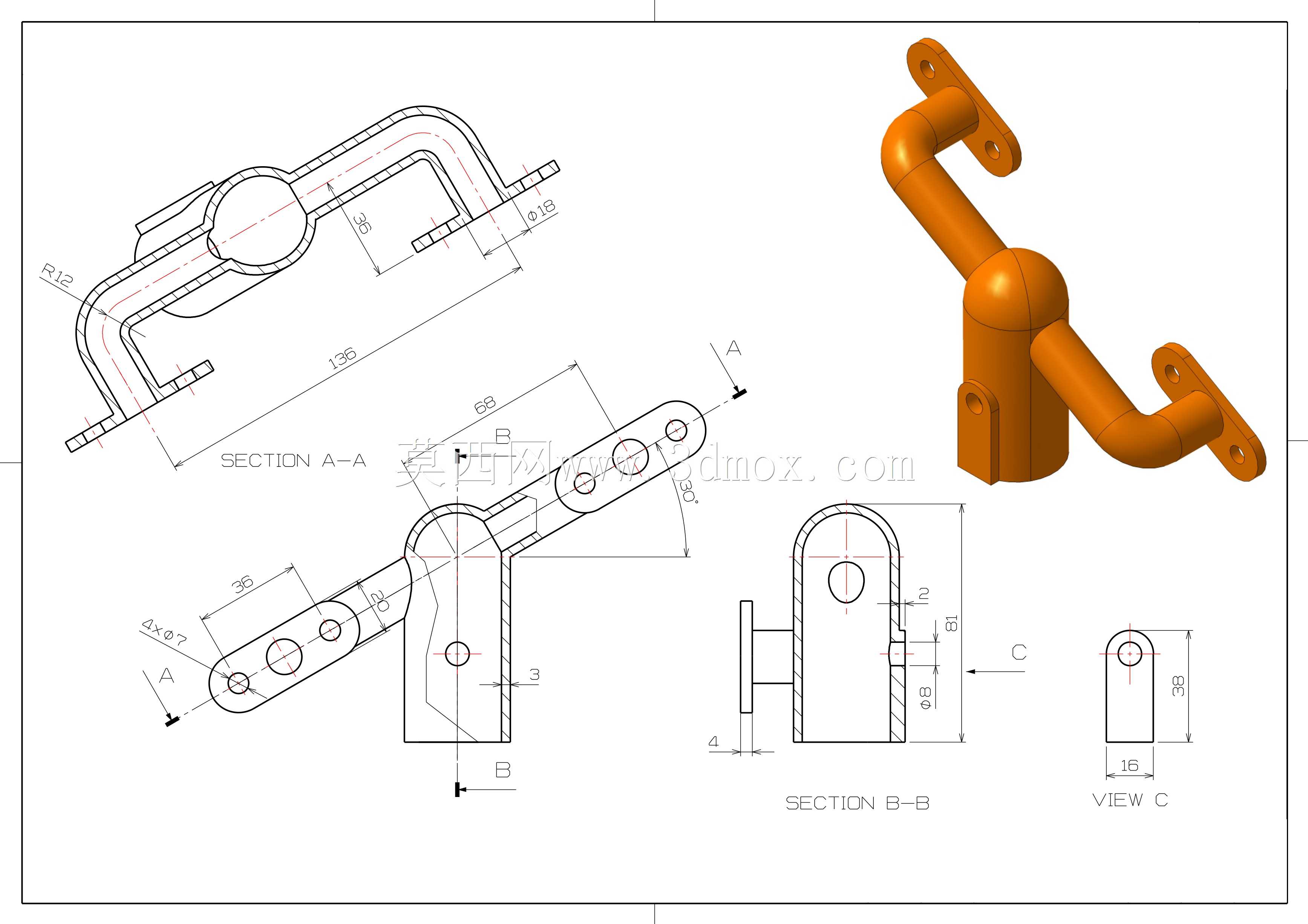

　　孔径符合常规工业安装的通用规格，安装时可直接通过标准螺栓完成固定，无需二次配做孔位。中部的铰接位置设置了锁紧结构，调整到预设检测角度后可通过紧固件锁死，避免长期运行受振动影响出现角度松脱。支座的主体结构采用等强度设计思路，弯臂部分的截面尺寸根据受力情况做了优化，在安装孔位置做了局部加厚处理，避免螺栓锁紧时出现应力集中导致构件开裂，球头铰接部分的配合间隙控制在合理范围，既保证角度调整的顺畅度，又不会出现过大旷量影响检测精度。从安装适配性来看，该支座的整体外轮廓尺寸紧凑，不会占用过多设备周边空间，弯臂的弯折角度经过测算，可避开设备周边的管线、运动部件，避免运行过程中发生干涉。不同截面的剖视图清晰展示了内部结构的加工要求，铰接部位的配合面粗糙度、安装孔的位置度均有明确公差要求，可直接指导加工生产，也可作为同类型安装支座设计的参考样例，在需要调整检测角度、跨位面固定传感元件的场景下，该结构能有效减少现场安装的调整工作量，提升装配效率。
