Y型分叉弯管接头结构设计练习模型

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781250
  • Y型分叉弯管接头结构设计练习模型
  • Y型分叉弯管接头结构设计练习模型

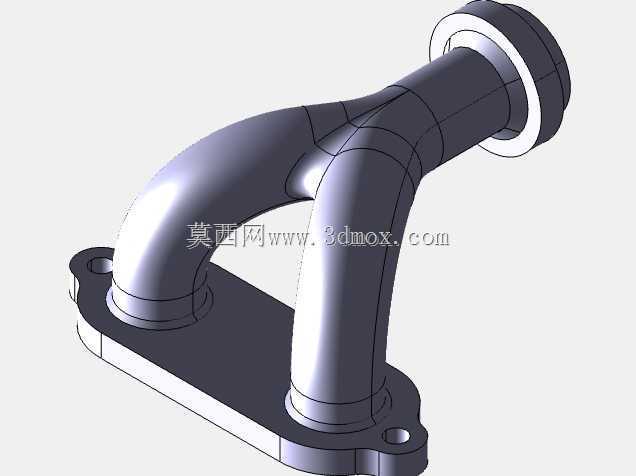

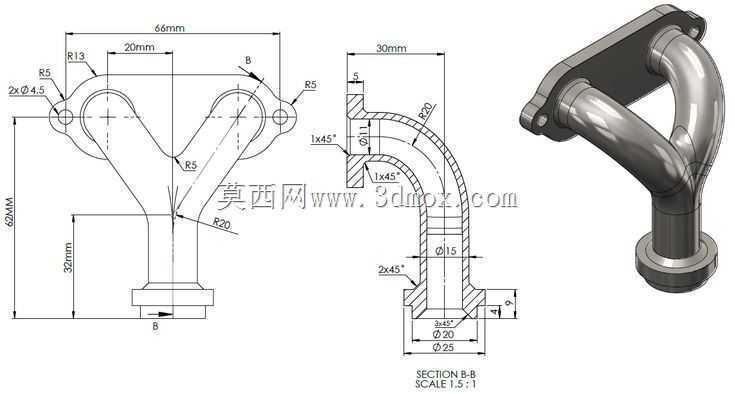

  这类Y型分叉弯管接头,多应用在流体管路系统中,承担单路输入双路输出的介质分流功能,常见于小型内燃机进排气支路、液压系统分流回路、气动控制管路以及部分冷却循环管路中,能够在有限安装空间内完成管路走向的分叉转接,减少管路接头数量,降低系统泄漏风险。从结构设计来看,该零件采用单入口双出口的Y型布局,入口端为直段带法兰连接结构,两个出口端通过圆弧弯管过渡后连接至同一安装法兰面,整体结构紧凑,弯管段采用大圆弧过渡设计,能够有效降低介质流经分叉位置时的局部阻力,减少紊流产生,提升介质输送的稳定性。设计过程中首先需要确定安装边界尺寸,顶部安装法兰总宽度为66mm,法兰上设置两个安装孔,孔中心距为20mm,安装孔直径为4.5mm,

  孔口设置R5的圆角过渡,避免安装时应力集中;法兰厚度为5mm,与弯管段衔接位置设置R5的外圆角,减少结构突变带来的应力集中问题。弯管段的转弯半径设置为R20,内壁过渡位置设置R5的圆角,保证介质流动顺畅,避免直角转折造成的流阻激增。入口端直段总长度为32mm,入口端连接法兰直径为25mm,密封面直径为20mm,入口内孔直径为15mm,法兰端面设置1x45°的倒角,方便管路对接时的导向安装,同时避免锐边割伤密封件。两个出口端的弯管中心距为30mm,出口端与顶部安装法兰衔接位置设置1x45°的内倒角,方便与对接管路的装配定位。建模过程中需要先绘制顶部安装法兰的轮廓草图,确定两个安装孔的位置与法兰外形,

  再通过组合草图绘制Y型管路的中心轨迹线,注意弯管段的圆弧相切约束,保证管路中心轨迹平滑过渡,随后使用肋特征沿中心轨迹扫描生成管路的主体结构,扫描过程中需要注意截面轮廓与轨迹线的垂直约束,避免扫描过程中出现截面扭曲。之后绘制两端的连接法兰结构,通过凸台特征生成法兰实体,再对各个锐边位置进行圆角处理,包括法兰外圆角、管路衔接位置圆角、孔口圆角等,最后对安装端面、密封端面进行外壳特征的精细化处理,保证各个配合面的平面度符合装配要求。从实际应用角度来看,这类分叉接头的安装需要注意顶部法兰的安装平面与对接面的贴合度,两个安装孔需要与对接件的螺柱精准对位,入口端的法兰需要与输入管路通过密封垫压紧密封,装配时需要控制螺栓的拧紧力矩,

  避免法兰变形造成密封失效。在管路系统工作时,该零件需要承受介质的压力冲击,因此弯管与法兰衔接的位置是应力集中的重点区域,设计时的圆角过渡能够有效分散应力,提升零件的耐压能力与疲劳寿命。建模练习过程中需要重点关注扫描特征的轨迹线约束,很多初学者容易出现轨迹线不相切、截面方向错误的问题,导致生成的弯管出现褶皱、扭曲的情况,同时需要注意各个倒角、圆角的尺寸标注与工程图保持一致,安装孔的位置尺寸需要严格按照公差要求建模,避免后续装配出现干涉。另外在处理分叉位置的实体合并时,需要注意两个出口弯管与入口直段的衔接位置,通过布尔运算合并实体后,需要对内部的相交位置进行圆角处理,保证内部流道的平滑,避免出现台阶或者尖角影响介质流动。整个零件的结构虽然不复杂,但是涵盖了法兰类零件的安装孔设计、弯管类结构的扫描建模、过渡圆角的应力优化、倒角的装配导向设计等多个机械零件设计的基础知识点,是非常适合三维建模初学者练习的典型案例,能够帮助练习者掌握草图约束、特征扫描、实体合并、细节特征处理等多个常用建模命令的使用技巧,同时理解管路类零件的设计要点与实际装配需求。
