C型开口带安装板夹紧固定支座结构

　　这类C型开口夹紧支座，在工业现场的管线固定、小型执行元件挂载场景中应用十分广泛，常见于自动化生产线的气路管线排布、检测传感器支架固定、小型气动元件的位置调整环节，区别于全封闭的轴套类固定件，开口式的结构不需要从杆件端部穿入安装，能够在现有管线、圆轴的任意位置完成夹紧固定，大幅降低现场改造、工位调整时的拆装工作量，尤其适合已经完成布线布管的产线做局部位置调整，不需要拆解整段管线就能完成支座加装。

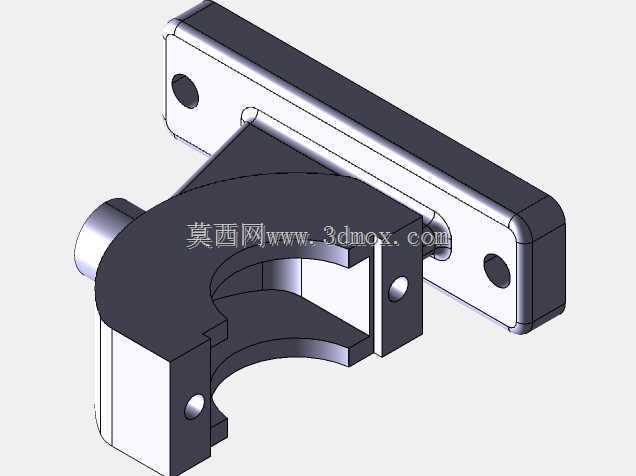

　　从功能特性来看，该支座分为两个核心功能段，一侧是带安装孔的平直安装板，用于将整个支座固定在设备机架、型材立面或者工作台面上，安装板上的两个通孔为沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出安装板表面，避免安装后突出的螺栓头干涉其他相邻部件，也能让安装板和安装基面完全贴合，保证固定后的稳定性，不会因为螺栓突出出现安装翘曲、受力不均的问题。另一侧的C型开口夹段，开口尺寸适配对应直径的圆轴、圆管，夹体侧面设置有锁紧孔，装入锁紧螺钉后可以通过螺钉的预紧力收缩开口间隙，抱紧穿过C型腔的圆轴，抱紧后可以限制圆轴的轴向窜动和周向转动，需要调整位置时只需要松开锁紧螺钉，就可以沿着圆轴滑动或者转动支座，调整到目标位置后再次锁紧即可，操作十分便捷。

　　设计过程中，首先要明确安装边界条件：安装板的长度、宽度尺寸需要匹配常用的安装基面，比如常规40系列铝型材的安装面宽度，两个安装孔的孔距要符合型材的槽距标准，保证可以直接用标准T型螺栓完成固定，不需要额外打孔适配。C型夹的内孔直径要和常用的气路硬管、传感器安装杆直径匹配，常见的适配直径有12mm、16mm、20mm几个规格，开口的间隙宽度要控制在合理范围，间隙过小会导致锁紧时收缩量不足，无法抱紧杆件，间隙过大则会导致夹体刚性下降，锁紧后容易出现松脱、夹持力不足的问题。夹体和安装板的连接位置做了圆弧过渡，避免直角连接处的应力集中，在承受杆件挂载的偏载力时，不会因为应力集中出现连接部位断裂的问题，过渡圆弧的半径要根据整体壁厚计算，保证连接位置的强度不低于夹体本身的强度。

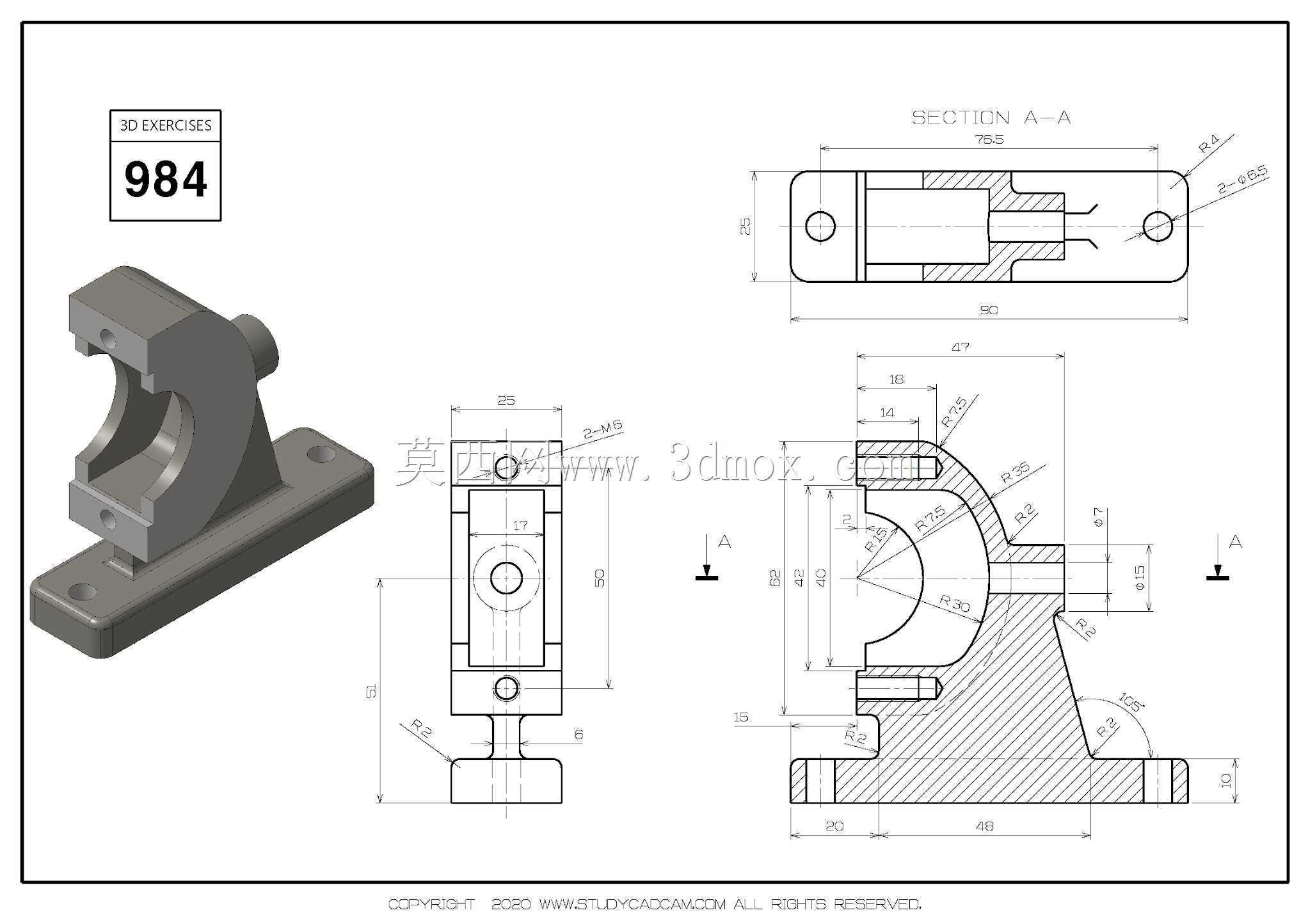

　　建模过程中，先绘制安装板的基础轮廓，拉伸生成安装板基体后，处理沉头安装孔，沉孔的深度和直径要匹配对应规格内六角螺栓的头部尺寸，保证螺栓装入后表面齐平。之后绘制C型夹的截面轮廓，拉伸生成夹体基体，在夹体和安装板的结合位置做合并处理，再添加过渡圆角，避免出现尖锐棱角。夹体侧面的锁紧孔要加工出内螺纹，螺纹规格根据夹体大小选择，小尺寸夹体用M4或者M5螺纹，大尺寸夹体可以用M6螺纹，保证锁紧时有足够的预紧力。夹体开口的两个端面要保证平行度，锁紧时两个端面受力均匀，不会出现偏斜导致的夹持力下降。安装板的边缘做了小倒角处理，去除加工后的锐边，避免安装时划伤操作人员，也不会在安装过程中刮伤相邻部件的表面涂层。

　　实际选型使用时，需要注意夹持的杆件外径要和C型夹的内孔尺寸匹配，误差不能超过0.2mm，杆件表面如果有油污、锈迹要提前清理，避免降低摩擦系数导致锁紧后打滑。安装时固定安装板的螺栓要加装防松垫圈，在设备有振动的工况下避免螺栓松脱，锁紧夹体的螺钉要按照对应螺纹规格的扭矩拧紧，不要过度拧紧导致夹体开口出现塑性变形，失去夹持能力。如果需要挂载重量较大的部件，可以在C型夹的内孔表面增加滚花或者防滑衬垫，提升摩擦系数，增强夹持的可靠性，避免部件下坠移位。这类支座相比焊接式的固定座，具备可反复调整位置、拆装方便的优势，在柔性化生产的工位上应用占比逐年提升，不需要做焊接作业，不会破坏安装基面的防腐层，也不会因为焊接变形导致安装位置出现偏差。
