双法兰弯管式流体传感连接构件

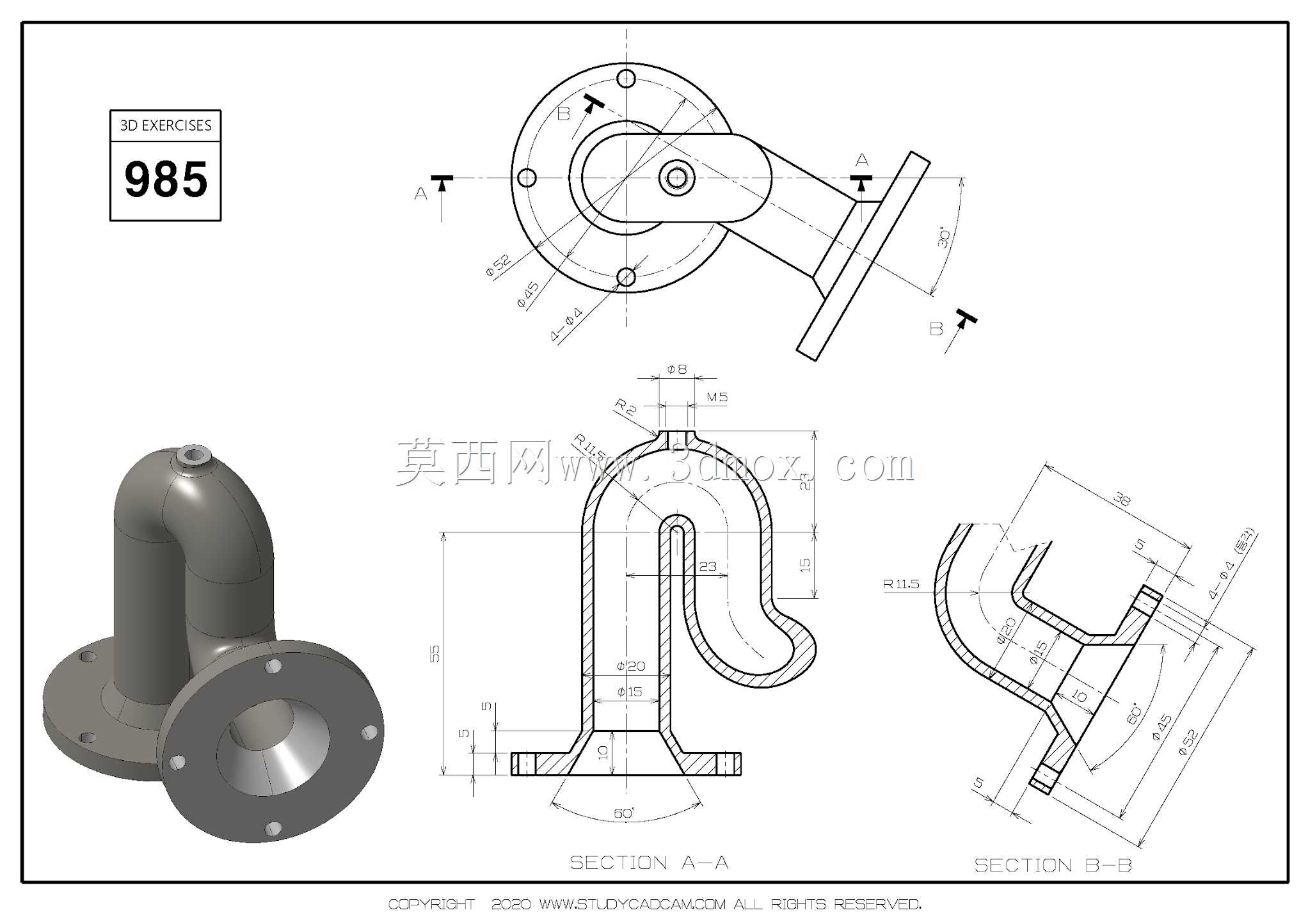

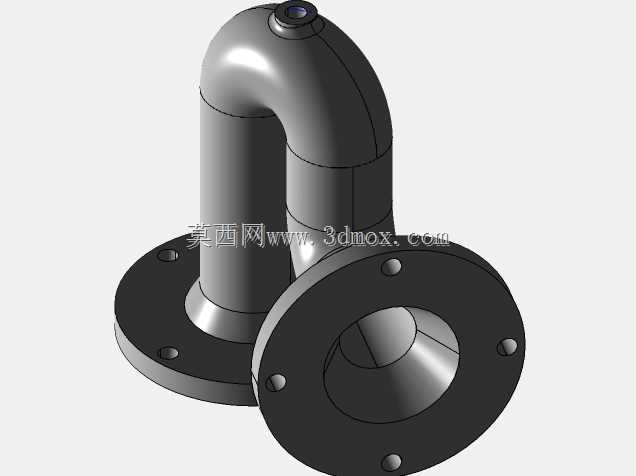

　　该构件主要应用于工业流体管路系统的检测段搭建，可适配低压输水、化工介质输送、暖通循环等多类管路场景，作为传感检测单元的集成安装载体，既承担管路转向连通的基础作用，又为传感探头提供稳定的安装点位，避免额外在管段开孔焊接带来的密封隐患与应力集中问题。从结构设计来看，整体采用90度弯管主体搭配两个圆形法兰盘的布局，其中一个法兰与弯管的竖直段同轴固连，用于对接垂直走向的上游管路，另一个法兰与弯管的水平出口段同轴固连，用于对接水平走向的下游管段，两个法兰端面的垂直距离、法兰螺栓孔的分布圆直径均匹配常规工业管路的通用安装尺寸，可直接替换同通径的标准90度弯头使用，无需调整原有管路的排布走向。弯管顶端预留的传感安装孔位采用内螺纹加工，

　　可直接拧入对应规格的压力、温度或流量传感探头，孔位底部与弯管内部流道平滑过渡，不会对管内介质流动造成额外扰流，也避免了介质残留死角的产生，保障传感检测数据的准确性。设计过程中重点考量了安装边界的适配性，两个法兰盘的厚度根据管路公称压力等级做了对应强化，法兰密封面采用突面结构，可适配橡胶垫片、金属缠绕垫片等多类密封件，螺栓孔采用通孔设计，安装时可从任意方向穿入螺栓紧固，适配现场狭小空间的安装操作。弯管的弯曲半径采用1.5倍通径的常规设计，既控制了整体结构的占用空间，又避免弯曲半径过小导致的介质流动阻力激增，弯管与法兰的连接位置做了圆弧过渡处理，降低管路运行过程中该位置的应力集中系数，提升长期承压运行的结构可靠性。在实际选型应用中，

　　该构件可根据输送介质的特性匹配不同的材质，输送普通水介质时可采用普通碳钢材质做防腐处理，输送腐蚀性化工介质时可更换为不锈钢或工程塑料材质，顶端的传感安装孔位可根据所选探头的规格调整螺纹尺寸，无需改动整体结构即可适配不同品牌、不同检测参数的传感元件，大幅降低管路检测段的设计与加工成本，减少现场安装的施工工作量。
