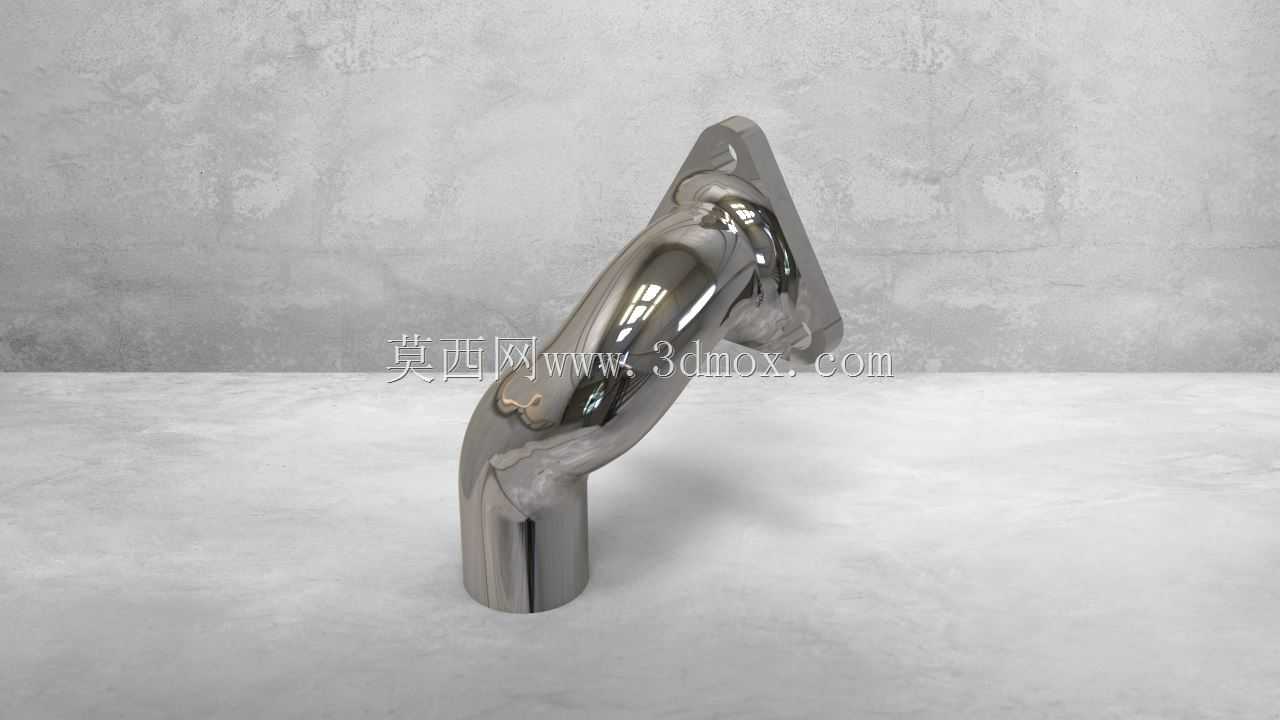

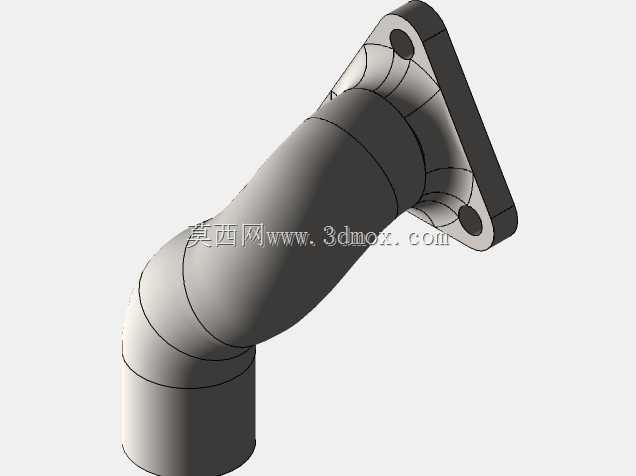

卫浴管路用镀铬直角弯管结构设计

　　这款弯管构件主要应用于民用卫浴供水、小型工业流体输送的管路转向场景，核心作用是在受限安装空间内完成管路90度方向切换，同时兼顾外露安装场景下的外观装饰需求。从实际使用场景来看，这类弯管常作为台盆出水终端、淋浴管路转接件、小型设备冷却水回路转向件使用，安装时一端与预埋墙面的进水接头锁紧固定，另一端连接出水终端组件，需要同时满足管路密封承压、安装定位稳固、外露面耐锈蚀易清洁的多重要求。设计阶段首先明确了安装边界约束：墙面固定端采用标准内螺纹接口，适配常规家装4分供水接头，固定座贴合墙面的安装面做了平面度公差控制，保证安装后无翘边缝隙，避免长期使用后积留水渍滋生污垢；出水端的接口尺寸匹配常规起泡器、出水嘴的连接标准，

　　无需额外转接件即可完成终端装配。整体流道做了圆弧过渡处理，没有直角突变的流道结构，能够降低水流转向时的局部阻力，减少通水过程中的水流噪音，同时避免流道死角长期积水结垢堵塞。外形设计上采用了流畅的曲面过渡，没有尖锐棱角，外露表面做了镜面镀铬处理，一方面提升了潮湿环境下的防锈能力，另一方面光滑的表面日常擦拭即可完成清洁，适配卫浴空间的整洁需求。结构设计时充分考虑了安装操作空间，固定座的安装孔位间距预留了常规扳手的操作余量，现场安装时无需特殊工装即可完成锁紧固定，管壁厚度经过承压校核，能够满足常规民用供水0.6MPa的工作压力要求，长期使用不会出现变形渗漏问题。弯管的折弯半径经过多轮验证，既保证了流道的顺畅性，也控制了整体外凸尺寸，

　　安装后不会过多占用台盆上方的操作空间，同时曲面造型能够和主流的简约风格卫浴配件形成视觉统一，不会出现突兀的拼接感。在细节处理上，固定座与弯管主体的衔接处做了圆角过渡，避免应力集中导致的安装开裂问题，所有与密封件接触的端面都做了粗糙度控制，保证密封圈压缩后能够实现可靠密封，无需额外添加生料带也能达到防渗漏要求。
