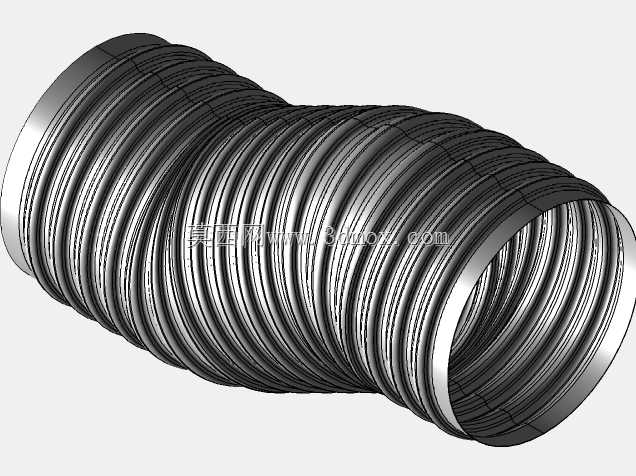

700毫米波纹柔性金属管道三维结构

　　这款700毫米长度的波纹柔性金属管道，在工业管路系统中承担着位移补偿、振动隔离与柔性连接的核心作用，常见于通风除尘系统、动力设备进出口管路、有相对位移的设备间管路对接场景，比如风机与固定风管的连接段、发动机排气系统的柔性段、工业设备冷热变形的管路补偿位置，能有效抵消管路因热胀冷缩、设备运行振动、安装对位偏差带来的应力，避免硬连接管路出现焊缝开裂、法兰密封失效、管路疲劳断裂等问题。

　　从结构设计来看，整管采用连续环形波纹结构成型，波纹的波高、波距经过参数匹配，既保证了轴向的伸缩补偿量，也预留了一定的径向偏转与角向位移余量，两端保留平直的对接段，可适配法兰连接、卡箍连接、焊接等多种常规管路对接方式，不需要额外制作过渡接头。700毫米的有效长度，覆盖了多数工业场景中单段柔性连接的长度需求，安装时不需要多段拼接，减少了管路的泄漏点，同时整管的金属材质具备耐温、耐压、抗老化的特性，相比非金属柔性管，能在更高温度、更高压力的管路工况下长期稳定工作。

　　建模过程中，重点还原了波纹段的连续成型特征，每一圈波纹的曲率、壁厚都保持一致，避免出现波纹变形、壁厚不均的建模误差，两端平直段的同轴度做了约束，保证模型导入装配环境后，能直接与对应管径的硬管路完成装配约束，不需要额外调整对位。实际选型使用时，需要注意预留足够的压缩余量，不能将管道拉伸至极限长度安装，否则会大幅降低其补偿能力与使用寿命，同时要根据管路内的介质类型、工作温度、压力等级匹配对应的管壁材质与波纹参数，这款模型的结构参数可作为同类型柔性管路设计的参考模板，也可直接用于设备装配的管路布局干涉检查，验证安装空间是否满足柔性管的弯曲半径要求，避免实际装配时出现管路与周边设备磕碰的问题。
