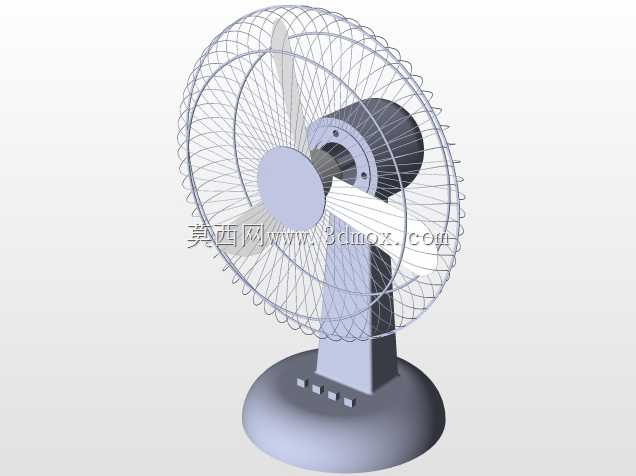

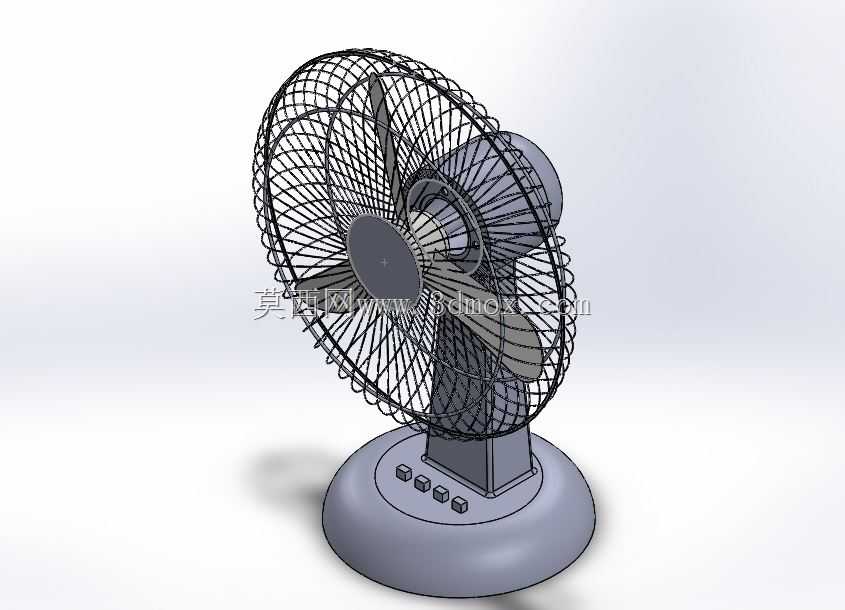

台式桌面摇头电风扇结构三维设计

　　这款台式桌面风扇的三维结构设计，首先要匹配日常桌面场景的使用边界，整体底座采用圆润的大直径配重结构，放置在办公桌面、居家床头柜这类平整台面上时，重心落在底座几何中心范围内，即使受到轻微的侧向触碰也不会发生倾翻，底座的边缘做了圆弧过渡处理，避免日常挪动时磕碰划伤桌面或者使用者肢体。底座上集成的三枚实体按键，分别对应风速档位切换、摇头功能启停、电源通断控制，按键的凸起高度控制在3mm左右，按压行程1.5mm，既保证按压时有清晰的触感反馈，又不会因为凸起过高在收纳时误触。机身的支撑立柱采用梯形截面结构，连接底座与机头部分，内部预留了足够的走线空间，同时要承载机头俯仰角度调节的转轴结构，俯仰调节的角度范围设计为向上15度、向下10度，

　　能够覆盖坐姿状态下人体头肩到桌面上方的送风区域，调节阻尼设置为适中的力度，调整到目标角度后不会因为机头自重发生滑落。机头部分的后网罩采用细密的金属网格结构，网格间隙控制在8mm以内，符合家用小电器的安全防护要求，避免使用者手指误触运转中的扇叶，网罩通过圆周分布的卡扣与前网罩连接，不需要额外工具就可以拆卸，方便后续清理扇叶和网罩上积附的灰尘。扇叶采用三叶片的轴流风叶设计，叶型经过扭角优化，在额定转速下能够推动气流形成覆盖范围1.5米左右的送风面，同时降低叶片切割气流产生的风噪，适配桌面近距离使用时对低噪音的需求。机头内部集成了摇头传动结构，能够实现水平方向75度的往复摆动，扩大送风的覆盖范围，避免固定直吹带来的体感不适。

　　整个模型的结构拆分完全按照实际量产的装配逻辑设计，各个部件之间的配合间隙预留了合理的公差，网罩与机头的连接位、扇叶与电机轴的配合位、立柱与底座的连接位都做了对应的限位结构，装配时不需要额外调整就可以实现精准定位。从实际应用场景来看，这类小功率台扇主要用于个人工位的局部通风降温，相比落地扇占用的桌面空间更小，整体放置占用的台面投影直径不超过220mm，不会挤占桌面键盘、文件、水杯等物品的摆放空间，机头的最大外轮廓直径为300mm，在小尺寸机身的前提下保证了足够的送风流量。设计过程中优先考虑了日常使用的维护便捷性，所有需要用户日常拆卸清理的部件都采用快拆结构，没有设计需要专用工具才能拆卸的连接点位，

　　同时各个塑料部件的壁厚控制在2mm左右，兼顾结构强度与材料成本，外壳的转角位置都做了不小于R2的圆角处理，避免注塑生产时出现应力集中导致的部件开裂，也能提升日常使用的触感。电机安装位预留了标准的130型小功率交流电机的安装尺寸，安装孔位的位置度公差控制在0.1mm以内，保证电机装配后转轴与扇叶的同轴度，避免运转时出现偏心抖动的问题。电源线的出线位设计在底座的后侧边缘，出线口做了防弯折的护套结构，避免日常挪动时电源线反复弯折导致内部线芯断裂。
