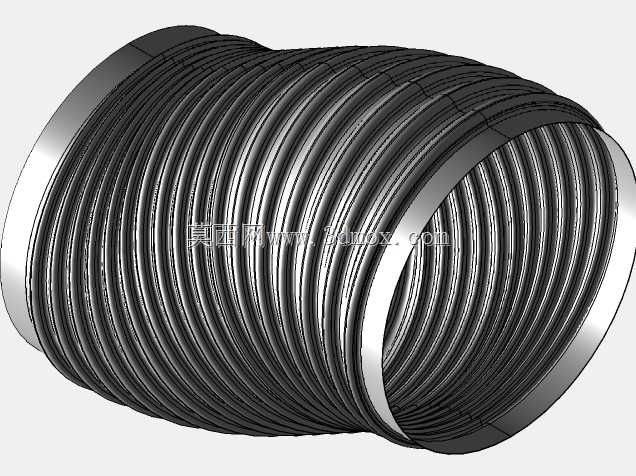

420毫米规格柔性波纹金属管道结构

　　这款公称通径420毫米的柔性波纹金属管路构件，主要应用在工业管路系统的位移补偿、振动隔离场景，常见于大型通风除尘管网、动力设备进出口连接、热力输送管线的应力释放段，能够在复杂管路布局中吸收轴向、横向与角向的安装偏差，抵消设备运行产生的振动传递，避免刚性管路因应力集中出现焊缝开裂、法兰密封失效等问题。从结构设计来看，整体采用薄壁金属一体成型的连续环形波纹结构，波纹的波距、波高经过参数化校核，在保证整体柔性的同时兼顾轴向承压能力，两端预留的直边段可适配法兰焊接、卡箍连接等多种管路安装形式，安装边界可根据现场管路的错位量调整弯曲角度，最小弯曲半径满足工业管路安装规范要求，不会因过度弯折导致波纹层出现疲劳损伤。

　　设计过程中优先考虑了管路系统的动态工况，波纹段的壁厚取值平衡了柔性与耐压需求，既可以在设备启停、温度变化产生管路热胀冷缩时提供足够的伸缩量，也能承受管路内部介质的工作压力，避免出现鼓包、渗漏等失效问题。不同于普通刚性管路，这类柔性波纹构件不需要在管路中额外加装补偿器，直接作为管路段安装即可，能够简化管网的整体布局，减少管路连接节点的密封风险。在实际选型应用中，420毫米的通径规格适配大流量通风、低压流体输送的主管路需求，两端的连接端面可以根据对接管路的标准进行适配加工，安装时不需要额外制作过渡接头，波纹段的表面光滑连续，介质流经时的阻力损失远小于织物类柔性软管，同时金属材质的结构具备更好的耐温、耐老化性能，可在高温、

　　有腐蚀性介质的管路环境中长期稳定工作，不需要频繁更换维护。建模过程中对每一圈波纹的轮廓进行了精准放样，还原了实际产品的波纹成型特征，两端直边段的长度、壁厚参数都参照实际工业产品的尺寸规范设定，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也能作为非标管路设计时的选型参考模型，帮助设计人员提前预判管路安装空间，确认柔性段的补偿量是否满足现场工况需求，避免后期安装时出现管路错位无法对接的问题。
