带波纹结构的金属柔性连接管道

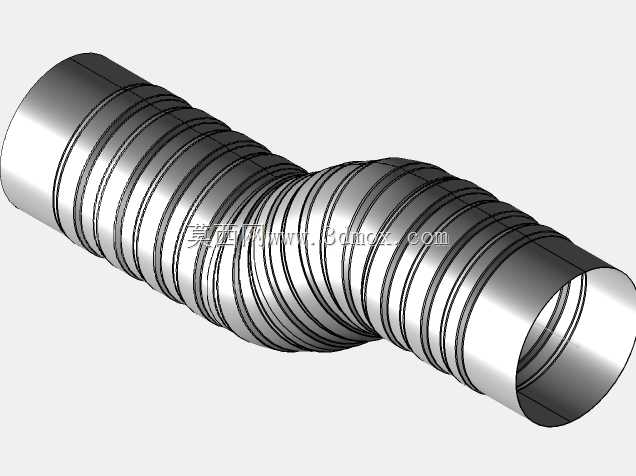

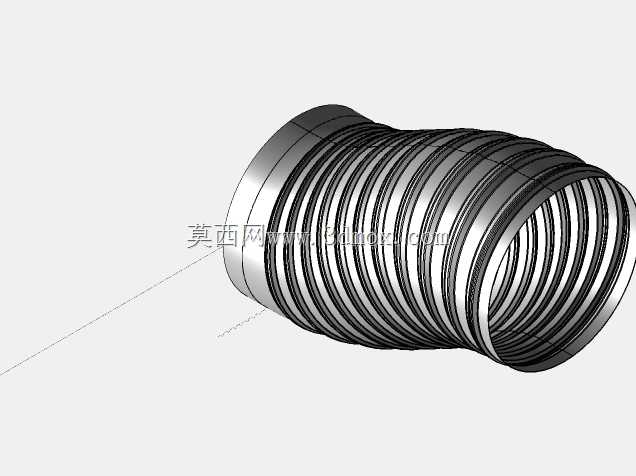

　　这类带连续环形波纹结构的柔性金属管道，在流体输送系统里承担着硬管无法实现的位移补偿功能，日常做设备管路布局时，但凡遇到两端安装位存在同轴度偏差、设备运行带振动传递、或是管路受热会产生线性伸缩的场景，都需要用这类构件做过渡连接。从结构设计逻辑来看，管身的环形波纹是实现柔性的核心，每一圈波纹的圆弧过渡都经过曲率校核，既保证管道可以在径向、轴向、角向产生一定范围的形变，又不会因为反复弯折出现应力集中导致的管壁开裂，两端的直边连接段做了加厚处理，是用来和硬管、法兰或是快插接头对接的安装基准，建模时特意把连接段的圆柱度公差预留了装配余量，避免实际安装时出现对接卡滞。实际选型应用时，要先确认两端连接口径的匹配度，这款管道的两端接口为等径设计，

　　安装时要注意预留出管道弯曲形变的活动空间，不能把柔性段强行拉直锁死，否则会失去补偿振动和位移的作用，甚至会因为管路热胀产生的内应力扯裂焊口。在工业现场的应用场景覆盖很广，从气动系统的气源管路连接、液压系统的泵出口减震段、到暖通管路的热变形补偿段、甚至是传感器的引压管路防护，都能看到这类构件的身影，和硬管相比它不需要刻意做精准的管路弯制定位，能吸收一定的安装误差，降低现场装配的对位难度。建模过程中对波纹的节距做了等距排布，每一圈波纹的波高、波距都保持一致，保证各个方向的弯曲刚度均匀，不会出现某一段形变过大提前疲劳失效的问题，内壁的波纹过渡做了顺滑处理，减少流体输送时的阻力和紊流产生，避免输送含杂质流体时出现颗粒沉积在波纹凹槽内的情况。

　　做设备管路排布时，这类柔性管的长度选型要比两端接口的直线距离长5%到10%，预留出足够的形变余量，不能处于受拉状态安装，否则长期运行下波纹段会被拉薄出现泄漏，同时安装时要避免柔性段承受额外的扭矩，对接时不能带着扭转力锁紧接头，否则会破坏波纹的受力均匀性，大幅缩短使用寿命。
