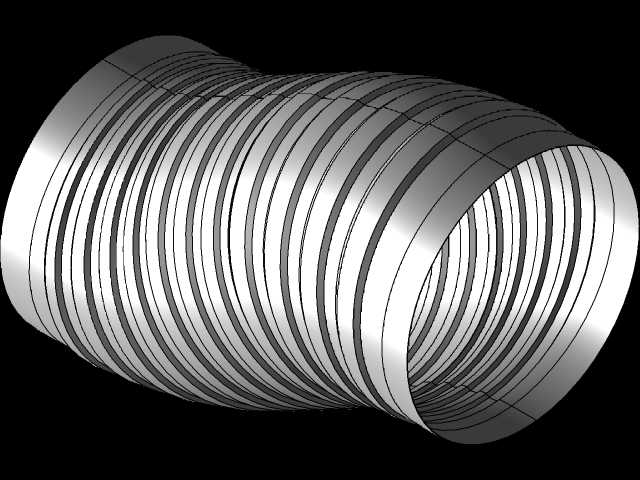

波纹结构柔性连接管道三维设计

在各类工业管路布设场景中，柔性管道是解决硬管对接错位、吸收管路振动、补偿热胀冷缩位移量的核心配件，常见于通风除尘系统、流体输送管线、设备进出口软连接位置，能有效抵消设备运行产生的振动传递，避免硬接焊缝或法兰处因应力集中出现开裂泄漏问题。这款柔性管道采用连续环形波纹结构设计，每一圈波纹的凸起与凹陷都经过曲率优化，既保证管壁可以在径向、轴向、角向产生可控的形变位移，又不会因为过度弯折出现管壁折死、流道截面骤减的问题。从结构设计逻辑来看，建模时先确定管道两端的对接基准直径，保证两端接口可以和同规格的标准法兰或硬管端口直接匹配，中间段的波纹节距、波高参数经过反复校核，在满足弯曲挠度要求的同时，控制管壁的应力分布，避免反复形变时波纹根部出现疲劳破损。实际选型安装时，需要注意预留足够的安装补偿余量，不能将柔性管道强行拉伸或压缩到极限位置对接，两端的固定卡箍要均匀锁紧，避免局部受力不均导致密封失效。不同于普通光滑壁软管，这种环形波纹结构的柔性管道内壁流道阻力变化均匀，输送含尘气流或者低压流体时不会出现局部涡流积料的问题，外壁的波纹结构还能提升管道的径向承压能力，在负压通风场景下不会出现管壁吸瘪变形的情况。建模过程中对每一圈波纹的过渡圆角做了连续相切处理，没有尖锐的棱角结构，不管是后续做有限元应力分析，还是导出加工图纸开模生产，都能直接复用模型数据，不需要额外做几何修复。在设备配套场景中，这类柔性管道常装在风机进出口、泵组管线连接段、有位移补偿需求的通风管路上，能抵消设备运行时的振动偏移，降低管路系统的噪音传递，同时可以补偿管线安装时的小范围对位误差，降低现场安装的对位精度要求，提升管路布设的容错率。设计时还考虑了不同工况的适配性，波纹的壁厚参数可以根据输送介质的压力、腐蚀属性做对应调整，模型的参数化结构可以快速修改波距、波高、管道长度、两端接口直径，适配不同通径、不同补偿量的使用需求，不需要重新从零开始搭建结构，能大幅提升同系列产品的设计效率。
