金属波纹柔性补偿连接管道结构

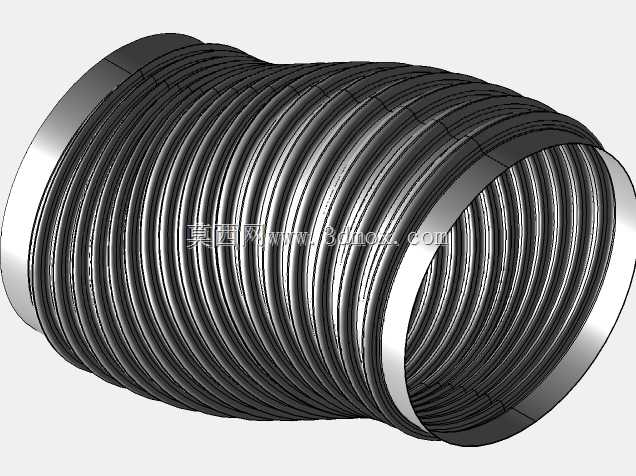

　　这类带环形波纹结构的金属柔性连接管道，在工业管路系统里承担着位移补偿、震动隔离的核心作用，区别于刚性硬管的固定约束，它能在一定角度、轴向、径向范围内吸收管路因为热胀冷缩、设备运行震动、安装对位偏差带来的位置偏移，避免硬接状态下管路应力集中导致的焊缝开裂、法兰密封失效问题。从结构设计来看，两端预留的平直直边段是安装配合的核心边界，加工时需要保证直边段的圆度、端面平面度，用来适配法兰对接或者焊接装配的公差要求，直边段长度需要匹配对应公称通径的安装空间，不能过短导致焊接时热量传导损伤波纹段的薄壁结构，也不能过长浪费材料、增加不必要的管路流阻。中间的连续环形波纹是实现柔性变形的核心结构，波纹的波高、波距、壁厚参数是设计时的核心考量：

　　波高越大，单波的补偿能力越强，但对应的承压能力会随之下降；波距越小，同长度下的波纹数量越多，整体可补偿位移量越大，但过密的波纹会增加介质流动时的沿程阻力，也容易在波谷位置积存介质杂质，在有腐蚀介质的工况下会加速局部腐蚀失效。实际选型应用时，首先要匹配管路的公称通径，确认两端连接形式的安装尺寸，再结合管路的工作压力、介质温度、补偿位移量来确定波纹的壁厚与波数，比如在泵组进出口的位置，这类柔性管主要用来隔离泵体运行带来的高频震动，此时不需要过大的补偿量，但需要保证足够的疲劳强度，避免长期震动下波纹出现疲劳裂纹；在长距离输送的热力管路上，它的核心作用是吸收温度变化带来的热伸长量，此时需要核算管路的总热变形量，匹配对应波数的柔性管，

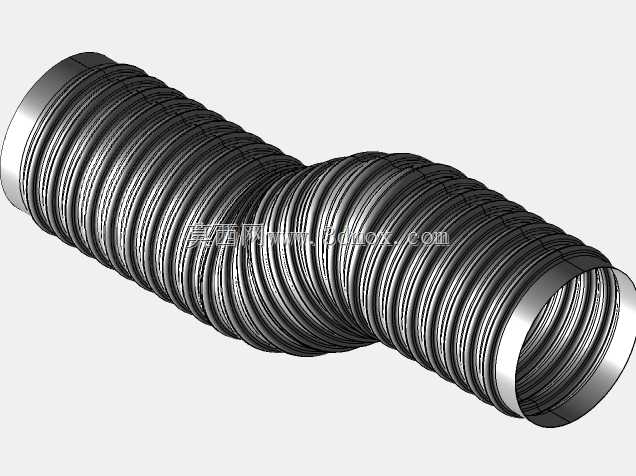

　　同时要在安装时预留合理的预压缩量，避免工作状态下波纹被过度拉伸超出弹性变形范围。建模过程中，波纹段的曲面过渡是重点，要保证波峰波谷的圆角平滑过渡，避免出现应力集中的锐角，两端直边段与波纹段的衔接位置要做相切处理，还原实际加工时的成型过渡区，保证后续做有限元应力分析时的结果准确性，整个模型的外形尺寸严格按照实际产品的安装边界绘制，可直接用于管路系统的装配干涉检查、管路布局仿真。
