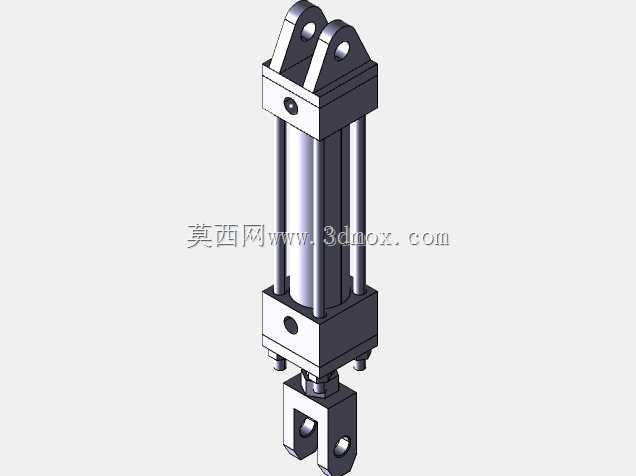

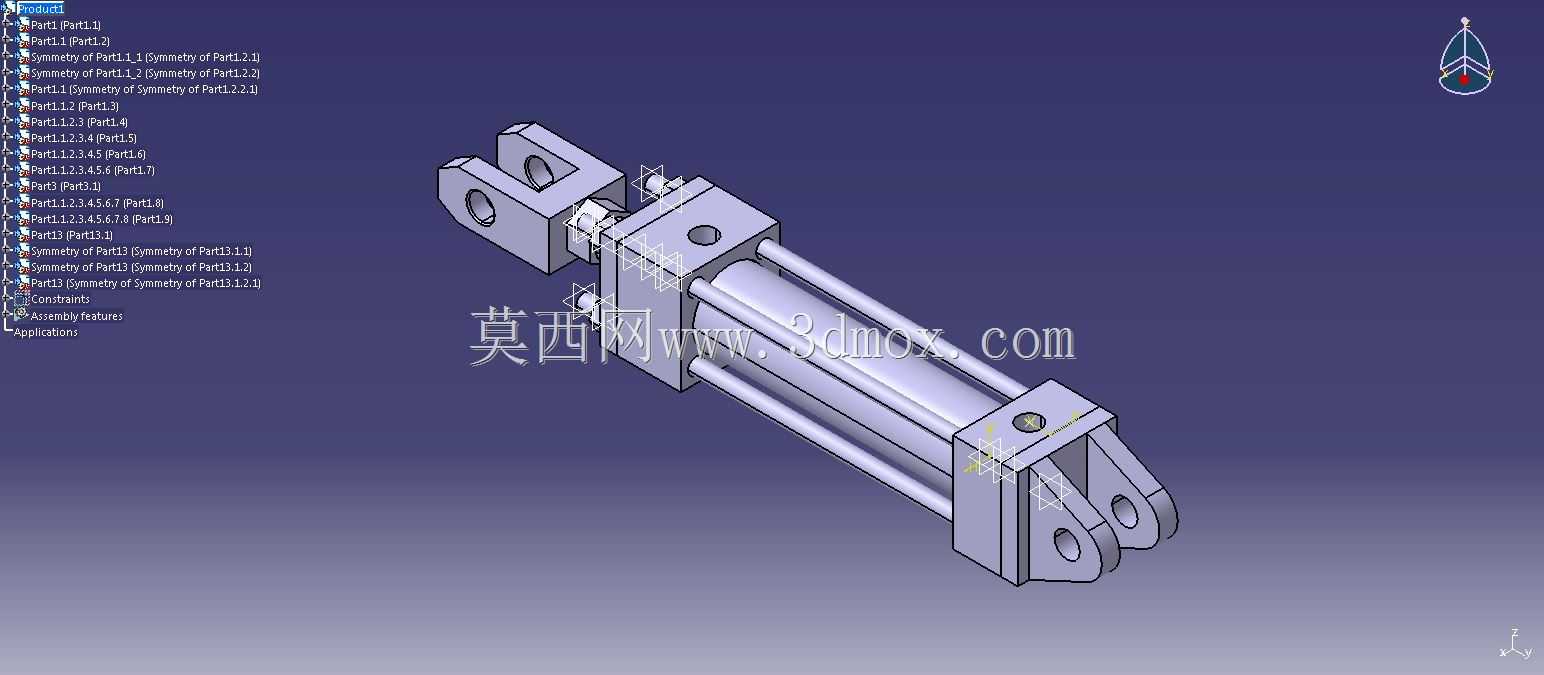

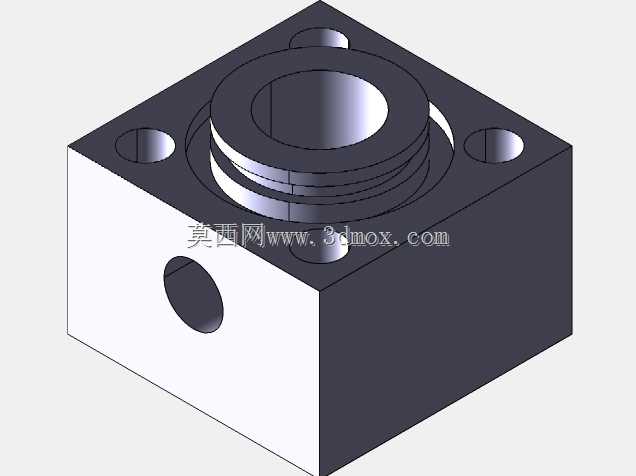

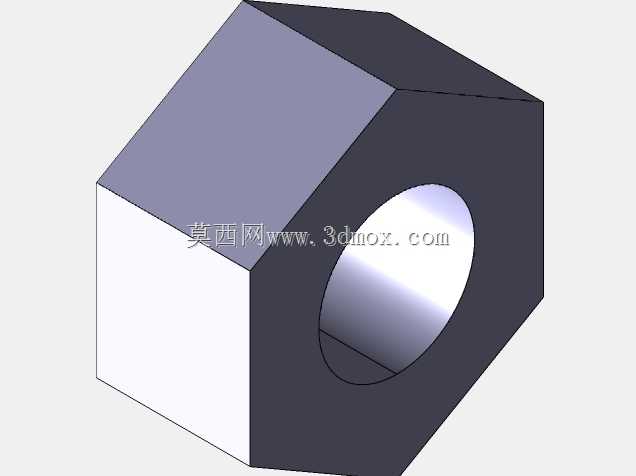

双耳环铰接式阀杆驱动液压缸结构

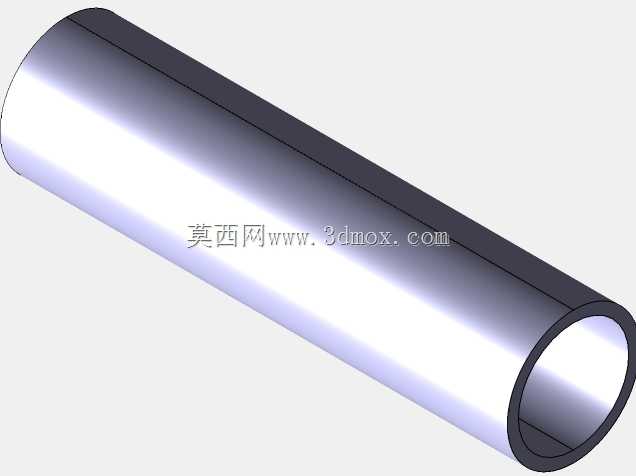

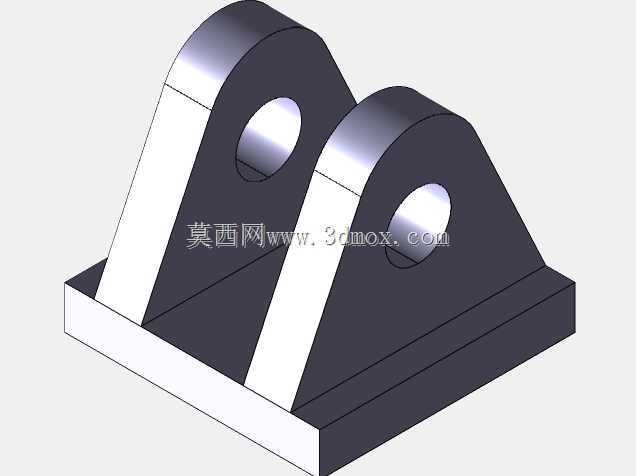

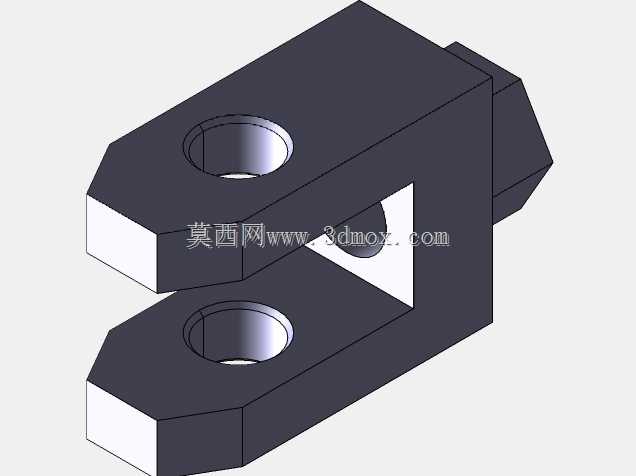

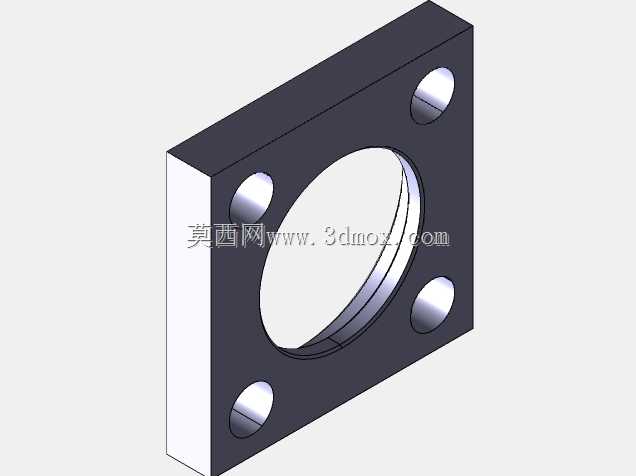

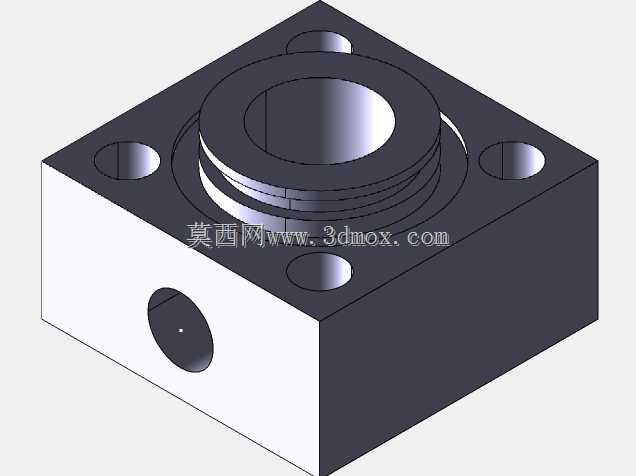

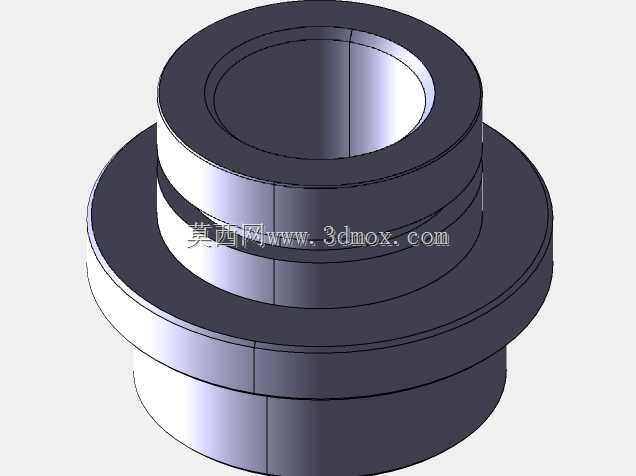

　　这款阀杆驱动用液压缸，主要适配工业液压系统里需要小行程精准推拉的作业场景，常见于流体控制阀组的阀杆驱动、小型工装夹具的夹紧动作、自动化产线的短距离直线推位工位，相比常规标准油缸，它的两端铰接结构能抵消安装面的同轴度误差，避免活塞杆受径向偏载导致密封件过早磨损。从结构设计来看，缸筒采用无缝钢管精加工内孔，表面粗糙度控制在Ra0.8以内，保证活塞密封的滑动顺畅与密封寿命；活塞与活塞杆采用螺纹连接加防松销固定，避免往复动作时连接松脱，活塞杆表面做镀硬铬处理，硬度达到HV600以上，抗划伤与防锈能力适配多工况车间环境。两端的双耳环安装座，孔位同轴度在加工时做了一次装夹镗孔保证，配套的铰接销轴预留了润滑脂注油通道，

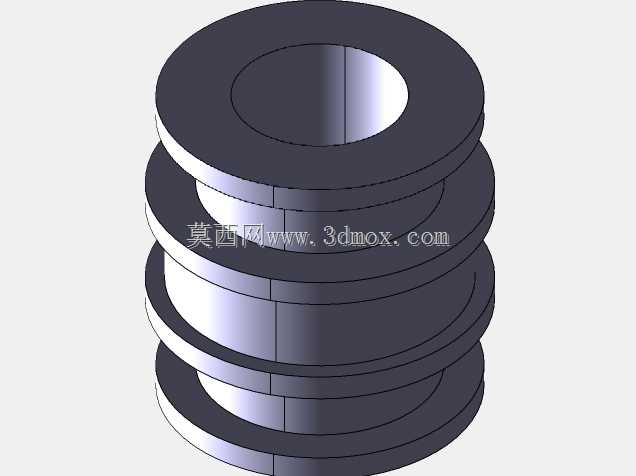

　　长期摆动作业时可定期注油减少铰接副磨损。设计过程中优先考虑了安装边界的适配性，缸体中部预留了传感器安装位，可直接加装磁致伸缩位移传感器，实时反馈活塞杆伸出位置，满足闭环控制的工况需求；油口采用标准公制内螺纹，可直接适配常规液压管路接头，无需额外转换接头。从安装尺寸来看，两端铰接点的中心距在活塞杆完全收回时为固定基准值，伸出行程范围内缸体最大外径无突出结构，可在狭小安装空间内布置，不会和周边阀组、管路产生干涉；活塞杆端的耳环连接孔与缸尾耳环孔尺寸统一，可适配同规格的铰接销轴，减少备件种类。这款油缸的密封系统采用组合式密封结构，活塞处用格莱圈加O型圈的组合，活塞杆处用斯特封加防尘圈的配置，既能保证高低压下的密封性能，又能阻挡外界粉尘、切削液进入缸筒内部，适配机加工车间、液压站、流体控制设备等多场景的使用需求，在阀杆驱动的工况下，可稳定输出额定推力，响应速度快，动作无爬行，能满足频繁换向的作业要求。
