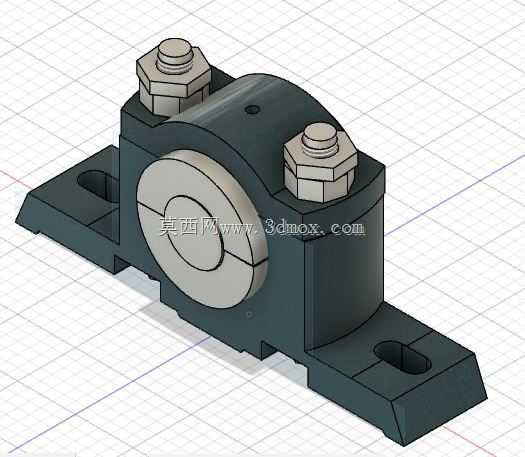

这类带座轴承支撑结构常被应用在输送线辊筒支撑、中小型减速机输入输出轴定位、农用机械传动轴承托等场景中,核心作用是为旋转轴提供稳定的径向支撑,同时抵消轴运转过程中产生的小幅轴向窜动,避免轴系因受力偏移出现磨损、异响甚至卡滞问题。从结构设计来看,整体采用剖分式上下座体组合形式,上座与下座通过两侧的六角螺栓副实现锁紧,这种设计的优势在于现场拆装维护时无需挪动轴端连接的联轴器、带轮等传动件,只需松开两侧螺栓即可打开上座更换内部轴瓦或轴承,大幅降低产线停机维护的工时成本。底座部分采用一体式延伸安装脚,两个安装脚各开设一个长圆形腰型孔,这种孔型设计并非随意设定,一方面可以补偿安装基座加工时的孔位误差,另一方面在轴系对中调整时,
能够提供沿轴垂直方向的微调余量,避免强行锁附导致轴承受额外的附加弯矩。在尺寸边界上,整体安装高度适配常规轻载传动的轴中心高要求,底座的安装孔距匹配行业通用的安装基座规格,无需额外定制转接板即可直接替换同规格的旧款支撑座。两侧的螺栓锁紧位预留了足够的扳手操作空间,现场装配时无论是使用开口扳手还是套筒工具,都不会出现与座体干涉的问题。座体中间的轴承容纳腔采用阶梯式定位结构,装入标准外球面轴承或剖分式轴瓦后,能够通过腔体内的定位台阶限制轴承外圈的转动,确保运转过程中扭矩全部传递至轴端,不会出现外圈跟转磨损座体内壁的问题。底座与安装面接触的位置做了平面度精整处理,锁附后能够完全贴合安装基准面,避免因接触面存在间隙导致运转时产生共振噪音。
在实际选型应用中,这类结构更适合中低转速、轻中载荷的传动场景,设计建模时需要重点关注上下座体的合模面配合精度,若合模面存在间隙,螺栓锁紧后会导致轴承容纳腔出现圆度偏差,直接影响轴承的运转寿命,同时腰型孔的长度方向需要严格垂直于轴的中心线,否则会失去对中调整的作用。
