5比1传动比两级复合齿轮轴结构

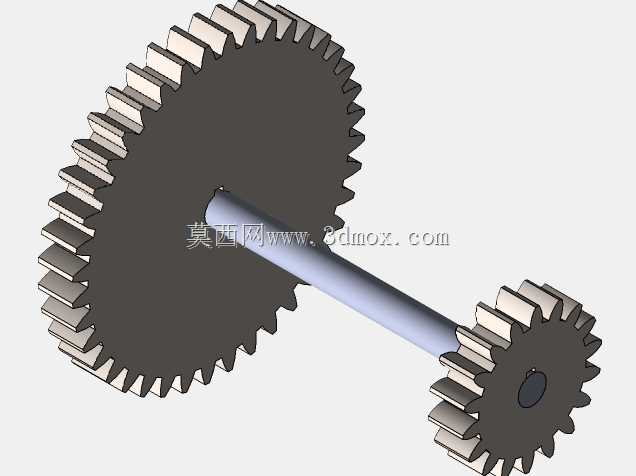

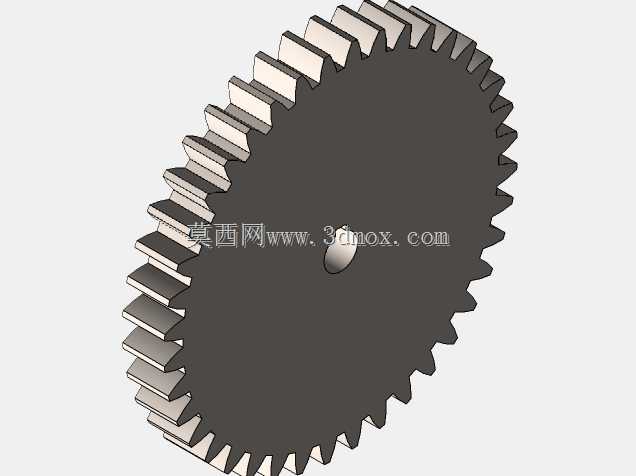

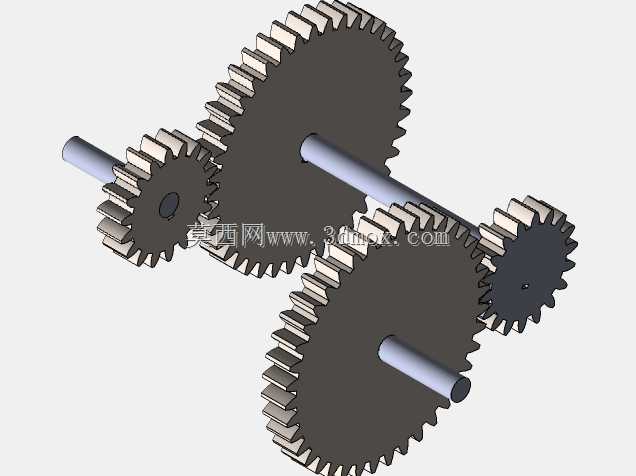

　　在小型精密传动机构的开发场景里，这类固定轴式两级复合齿轮结构常被用于对安装空间有严格限制、同时需要稳定减速增扭输出的工位，比如小型检测仪器的进给驱动、自动化送料机构的动力传递单元，不需要额外搭建多级齿轮的支撑机架，就能在单根轴的跨度内完成两级传动的动力匹配，相比分散布置的多级齿轮组，能大幅压缩传动单元的轴向占用空间，减少支撑轴承的配置数量，降低整体装配的累计误差。从结构设计逻辑来看，该组件将大直径从动齿轮与小直径主动齿轮同轴固定在同一根传动轴上，大齿轮负责承接上一级动力输入的转速，通过轴体的刚性连接将扭矩传递给轴端的小齿轮，再由小齿轮啮合下一级从动轮完成动力输出，整体实现5:1的固定传动比，传动过程中动力传递路径短，

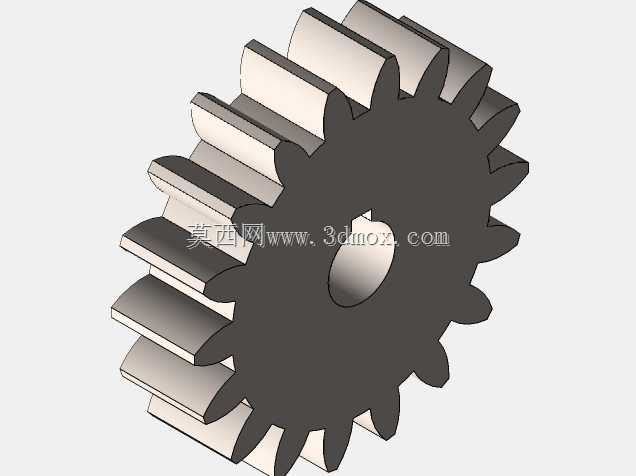

　　齿轮啮合的背隙控制难度更低，适合对传动精度有一定要求的中低负载传动场景。设计过程中需要重点校核两个齿轮与轴的配合公差，大齿轮与轴的连接通常采用过盈配合加平键辅助限位，避免频繁正反转时出现齿轮与轴的相对滑移，小齿轮可以根据负载情况选择与轴一体加工或者分体压装的形式，一体加工的形式整体刚性更好，适合冲击负载稍大的工况，分体压装则更方便后期更换磨损的齿件，降低维护成本。安装边界方面，需要提前核算两个齿轮的齿顶圆直径，预留足够的径向啮合间隙，轴的两端支撑位需要匹配对应规格的滚动轴承，轴承座的安装孔同轴度公差需要控制在0.02mm以内，避免轴系转动时出现卡滞、齿轮偏磨的问题；轴向尺寸上要根据两个齿轮的啮合位置确定轴的台阶定位尺寸，

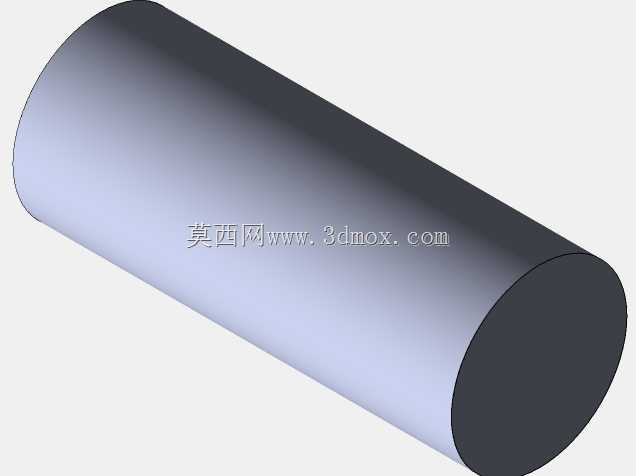

　　保证齿轮啮合时的齿宽对齐度偏差不超过齿宽的5%，防止出现局部齿面受力过载的情况。实际应用中这类结构不需要额外设置中间过桥轴，整个传动单元的零件数量少，装配工序简单，在小功率传动场景下的传动效率可以达到96%以上，日常维护只需要定期在齿面涂抹润滑脂，检查轴端轴承的温升情况即可，能适配多数常规工业环境下的连续运转需求。在建模过程中，齿形参数需要严格按照渐开线圆柱齿轮的标准生成，两个齿轮的模数、压力角需要分别匹配对应啮合齿轮的参数，保证啮合时的齿侧间隙在合理范围内，轴的过渡位置需要设置退刀槽和圆角，避免应力集中导致轴件在交变负载下出现断裂失效。
