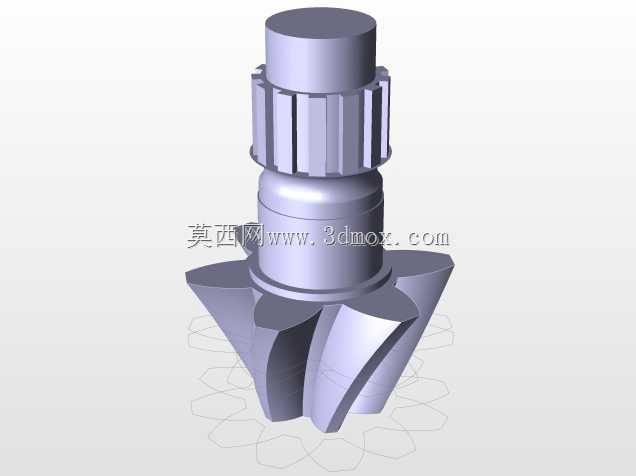

带花键轴段的精密斜齿传动件结构设计

　　这款斜齿传动件的设计，首先要兼顾传动平稳性与轴段连接的可靠性，在中小功率传动场景中，这类集成花键轴段的斜齿轮常被用于动力输入输出端的扭矩传递，比如小型传动箱、精密进给机构、仪器仪表的动力传输链路里，相比直齿圆柱齿轮，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，能大幅降低啮合冲击与运行噪音，适合对传动平稳性有要求的中低速工况。

　　设计阶段首先要确定齿部参数，螺旋角的选取需要平衡轴向力与啮合重合度，常规工况下螺旋角控制在8°到15°区间，既保证足够的重合度提升承载能力，又不会让轴承承受过大的轴向载荷，齿顶圆、齿根圆的过渡圆角做了优化处理，避免应力集中导致的轮齿断裂，齿部下方的轴段做了等直径过渡设计，减少轴肩处的应力集中，适配轴系零件的装配定位。

　　上部的花键轴段采用矩形花键结构，相比单键连接，花键的多齿均匀承载特性可以传递更大的扭矩，同时对中性更好，能保证齿轮与外接传动件的同轴度，降低运转时的径向跳动，花键的齿侧间隙选取要兼顾装配便利性与传动精度，精密传动场景下选取较小的侧隙，避免传动回程误差。

　　安装边界方面，轴段的直径公差选取过渡配合区间，适配轴承内圈或者传动套的装配要求，齿轮下端的齿部端面作为轴向定位基准，装配时可以贴合轴肩或者定位套，保证齿宽方向的啮合位置准确，不会出现偏载导致的齿面异常磨损。整体结构做了一体化设计，将齿轮与传动轴集成加工，减少了装配环节的累积误差，同时提升了整体刚性，适合在空间紧凑的传动布局中使用，不需要额外设置齿轮与轴的连接键，简化了装配流程。齿部的建模过程严格按照渐开线齿廓生成逻辑，先通过参数方程生成单个齿的渐开线与齿根过渡曲线，再阵列得到完整齿形，螺旋线的扫掠路径严格匹配设定的螺旋角参数，保证齿面的啮合精度，花键部分的齿形按照标准花键参数建模，保证与标准花键套的互换性，各轴段的同轴度公差在建模时做了基准统一，以两端中心孔作为设计基准，保证后续加工时的定位精度。
