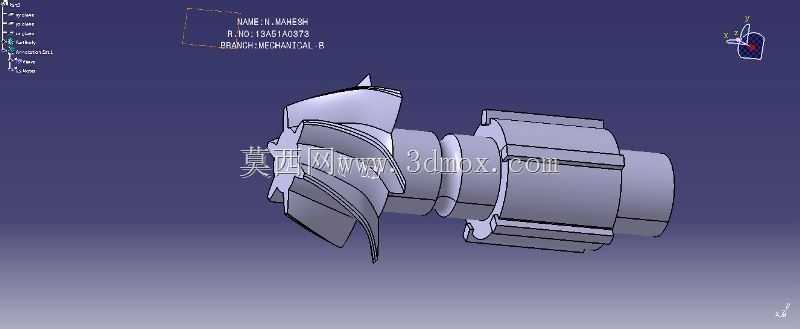

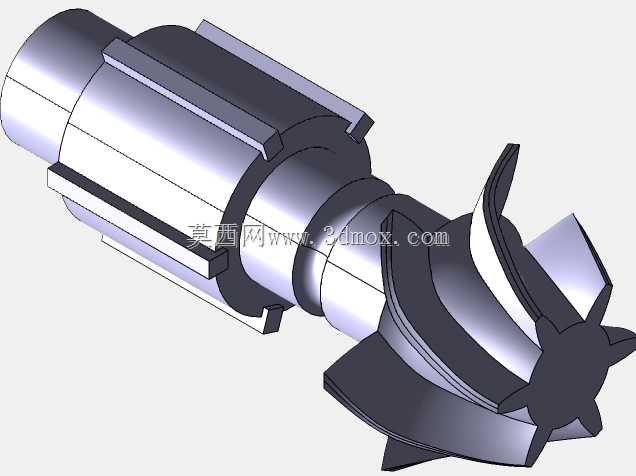

带轴集成式斜齿传动构件结构设计

　　这款集成轴体的斜齿传动构件，主要适配中低速重载的动力传递场景，常见于小型动力输出单元、仪表类精密传动机构、轻工设备的进给传动链路中，区别于分体式齿轮与轴的装配结构，该构件将斜齿啮合段、轴身定位段、安装连接段做了一体化结构设计，能有效减少装配环节带来的同轴度误差，提升传动链路的整体刚性。从结构设计逻辑来看，斜齿段采用渐开线齿形设计，齿向带有固定螺旋角，相比直齿传动，啮合过程中是多齿逐步接触切入，不会出现直齿传动的整齿突然啮合冲击，运行时的传动噪音更低，承载能力也更强，适合对传动平稳性有一定要求的工况。轴身部分设置了多段不同直径的轴肩结构，分别对应轴承安装位、传动件限位位、端部连接位，各轴肩的过渡位置采用圆角处理，

　　避免应力集中导致的轴段疲劳断裂，安装时可通过轴肩实现轴向定位，无需额外加装定位套等辅助零件，能压缩整个传动单元的轴向安装空间。端部的连接段采用带卡槽的柱体结构，可与配套的传动轮、联轴器做周向固定，传递扭矩时不会出现相对打滑，卡槽的尺寸匹配常用的标准平键规格，替换维护时无需定制特殊连接件。在实际应用中，这类集成式斜齿构件常安装在封闭的齿轮箱腔体内，啮合区域需持续浸润润滑脂或润滑油，降低齿面磨损，设计时已经预留了齿侧间隙，既可以补偿加工与装配带来的尺寸误差，也能容纳润滑介质，避免齿面出现干摩擦烧蚀。从安装边界来看，整个构件的径向最大尺寸出现在斜齿齿顶圆位置，安装时需保证腔体内壁与齿顶的安全间隙，避免运转时出现剐蹭；

　　轴向尺寸从齿端到连接段端面的总长度，适配常规小型传动箱的腔体深度，两端轴承位的直径公差采用基孔制配合要求，装配后可保证轴系的回转精度，齿面的粗糙度要求控制在合理区间，既降低加工成本，也能满足长期啮合的耐磨需求。这类构件在设计时还做了动平衡考量，轴体各段的同轴度公差严格控制，避免高速运转时出现径向跳动，影响整个传动系统的稳定性，相比分体装配的齿轮轴结构，一体化结构减少了键连接带来的间隙累积，传动回程差更小，适合对传动精度有一定要求的仪表类设备传动场景。
