车床用立式装夹刀架结构设计

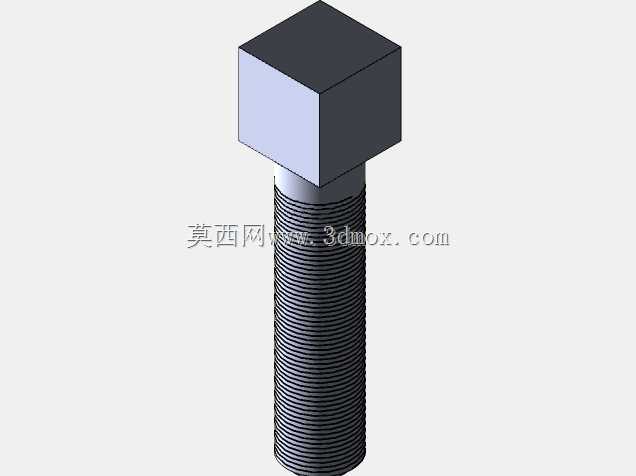

　　在普通卧式车床及小型数控车床的日常金属切削作业中，刀架是直接承担刀具固定、切削力传导的核心功能部件，其结构刚性与装夹可靠性直接决定加工件的尺寸精度与表面粗糙度表现。这款立式刀架采用方头加圆柱杆的一体式结构设计，上部方形装夹块的四个立面可分别装夹外圆车刀、切断刀、螺纹刀等不同类型的切削刀具，无需重复拆卸刀体即可通过转位完成多工序加工切换，能有效减少单件加工过程中的换刀辅助时间，适配中小批量零件的车削加工场景。设计阶段优先考虑切削工况下的受力特性，上部方形块采用等截面正方体结构，可保证各个方向装夹刀具时的受力面接触面积一致，避免单侧受力不均导致的让刀问题；下部圆柱杆采用与车床刀架安装孔适配的等直径设计，

　　装配时可直接插入车床中拖板的安装位，通过侧面锁紧螺钉完成径向固定，安装边界与常规车床刀座的孔位尺寸完全匹配，无需额外改造安装基面即可直接替换原有刀架使用。从结构细节来看，方形装夹块与圆柱连接杆的衔接位置做了直角过渡强化处理，可承受车削过程中产生的径向切削力与轴向进给力，避免长期受力出现衔接位置断裂变形；方形块的各个装夹面均做了平面度处理，保证刀具安装时的定位基准面贴合紧密，减少装夹间隙带来的加工误差。实际使用过程中，这类刀架适配普通卧式车床的手动换刀作业场景，操作人员可根据加工工序需求提前在四个立面装夹对应刀具，转位后锁紧即可快速进入切削状态，相比单刀位的装夹结构能大幅降低换刀过程中的对刀次数，提升连续加工的效率。

　　圆柱杆的长度设计充分考虑中拖板的安装深度，插入后可保证足够的配合长度，避免重切削时出现刀架晃动；方形块的边长尺寸适配常规车刀的刀体高度，装夹时刀具伸出长度可根据切削需求灵活调整，配合压刀螺钉即可完成刀具的牢固固定。在粗加工工况下，一体式的结构设计可有效传导切削过程中的振动，减少刀体震颤带来的振纹问题；精加工时，稳定的装夹基准可保证刀具的进给轨迹与主轴回转中心保持稳定的位置关系，保障加工尺寸的一致性。这类刀架结构没有冗余的复杂传动部件，日常维护仅需定期检查锁紧螺钉的预紧力、清理装夹面的切屑残留即可，长期使用的故障率极低，是普通车床加工场景中通用性极强的刀具装夹部件。
