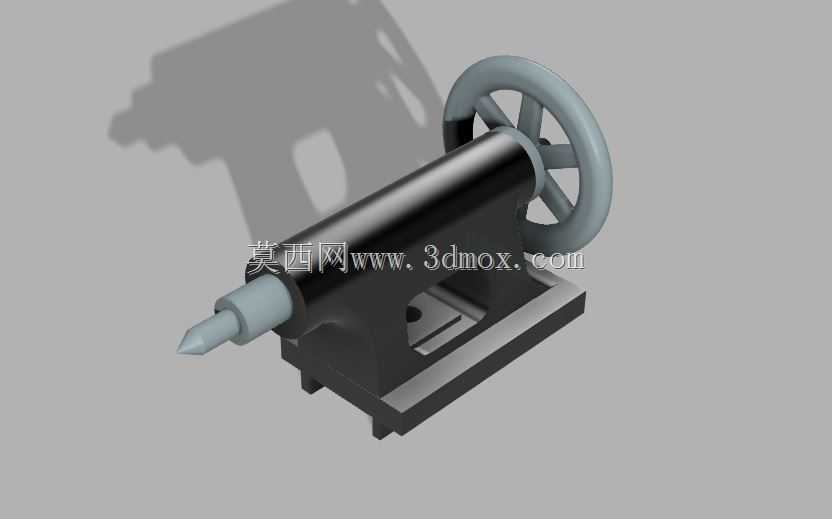

车床尾座手摇进给锁紧机构三维结构

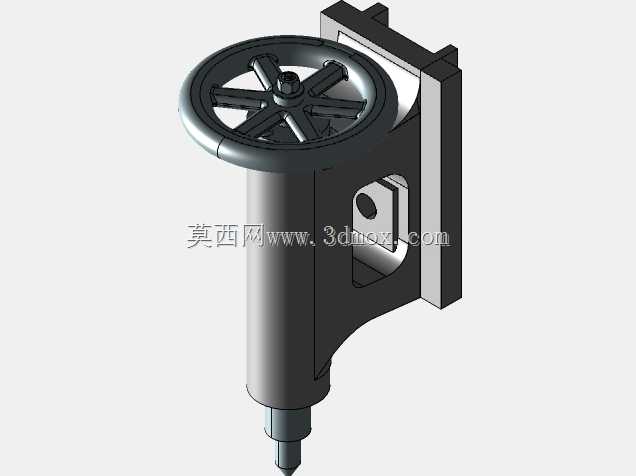

　　这款车床尾座结构主要适配普通卧式车床的轴类零件加工场景，在长轴车削、钻孔、铰孔、攻丝工序中承担工件轴向顶紧、孔加工刀具进给支撑的核心作用，可有效避免长工件加工时因切削力产生的径向颤动与轴向窜动，保障加工同轴度与尺寸精度。从结构设计逻辑来看，整体采用立式悬臂安装布局，上部为带辐条加强的手轮操作端，手轮轮缘做圆弧过渡处理，操作时握持贴合度更好，辐条采用六辐对称结构，既保证手轮扭转刚度，又能控制整体重量，减少操作时的惯性冲击。手轮下方连接的丝杠进给副隐藏在尾座主体套筒内部，套筒外圆与尾座本体的安装孔做间隙配合设计，配合面设置润滑油槽，可保障进给动作顺畅无卡滞，套筒前端可根据加工需求更换不同规格的顶尖、钻夹头接杆，适配不同的加工工序。

　　尾座本体后侧设置与车床床身导轨匹配的安装定位面，定位面做凸起导向筋设计，安装时可直接卡入床身导轨的导向槽，配合侧面的锁紧压板结构，可在调整到目标轴向位置后快速完成锁紧固定，避免加工过程中尾座移位。尾座侧面设置的锁紧手柄组件，可在套筒进给至目标顶紧位置后，通过偏心压紧结构锁定套筒位置，防止切削过程中套筒受轴向反力退回，保障顶紧力稳定。整体结构的安装边界充分考虑普通卧式车床的床身导轨宽度参数，底座安装面的跨距适配常规6140、6150系列车床的导轨尺寸，无需额外改装即可直接匹配安装。手轮的操作高度设置符合人体工程学要求，操作人员站在车床操作位即可轻松完成进给、锁紧操作，无需过度探身。尾座本体的腔体做减重设计，

　　在保证整体结构刚性的前提下减少铸件重量，降低床身导轨的承载负荷，同时腔体内部预留了润滑脂存储空间，可延长丝杠副的维护周期。从结构细节来看，手轮与丝杠的连接采用平键传递扭矩，端部设置锁紧螺母防止手轮轴向窜动，套筒表面做淬火处理提升耐磨性能，锁紧机构的偏心轴做调质处理，保证反复锁紧操作下的结构强度，各连接部位的紧固件均采用标准内六角圆柱头螺钉，方便日常维护拆装。
