多自由度夹持式机械臂结构设计

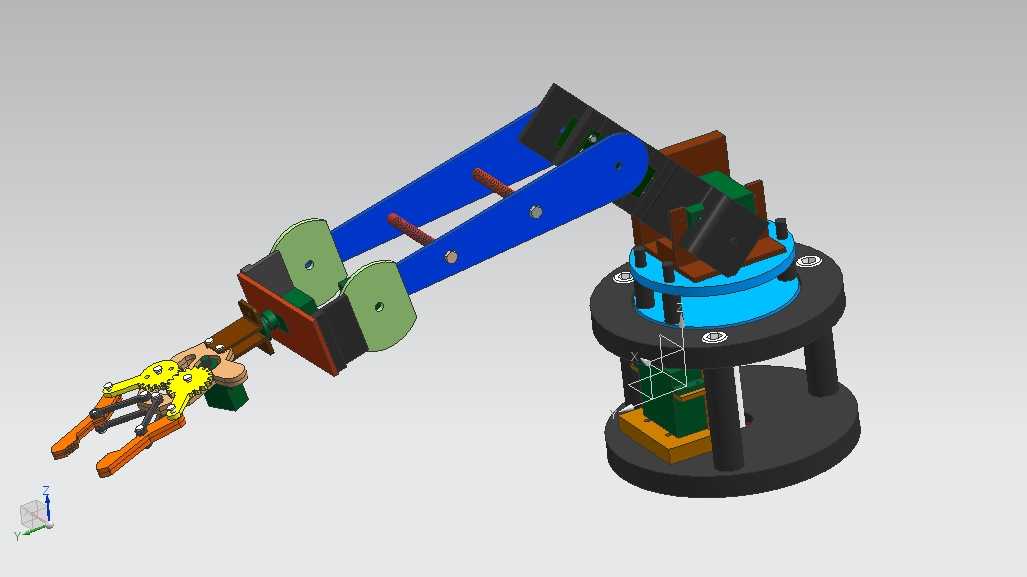

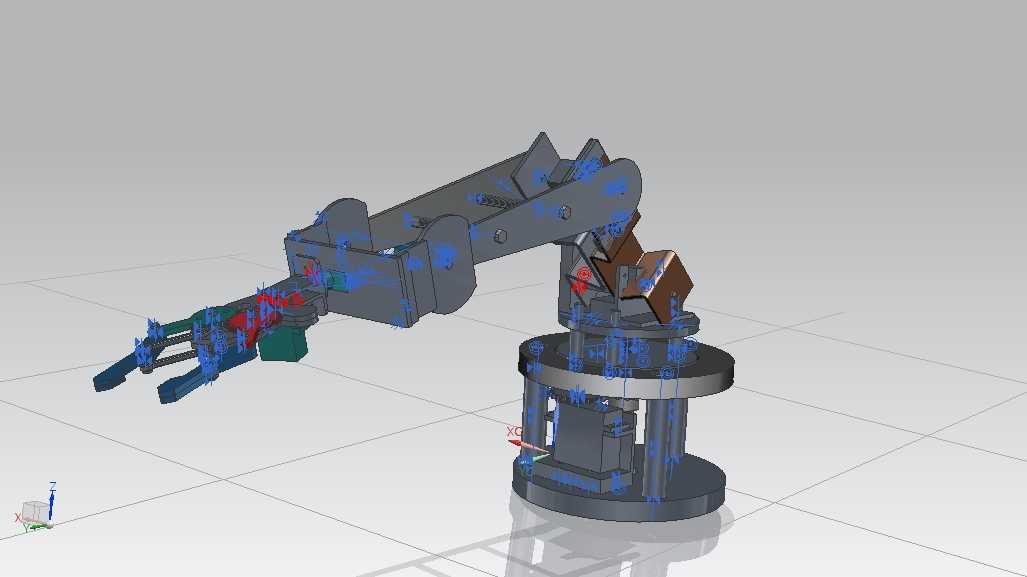

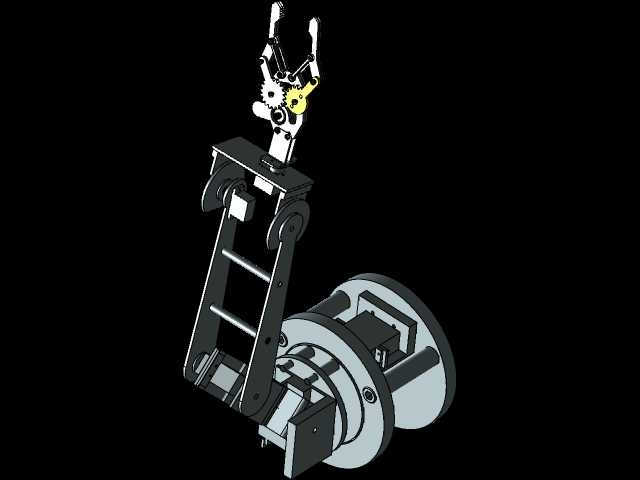

　　这款多关节夹持机械臂的结构设计，首先围绕中小负载工位的实际作业需求展开，常见应用场景覆盖电子元器件分拣、小型零部件上下料、实验室样本转运、轻工产线工件转序等场景，可适配固定工位安装，也可搭载在移动AGV平台上完成跨工位转运作业。从功能特性来看，臂体采用平行双板的连杆结构设计，大臂与小臂的铰接处预留了标准传动件安装位，可根据负载需求选配舵机、伺服电机搭配同步带或者连杆传动，末端夹持器采用夹爪式结构，指端做了防滑齿形设计，开合行程可覆盖直径10mm至80mm的规则柱状、块状工件夹持，夹持力可通过驱动端参数调整适配不同材质工件，避免夹伤易损工件表面。基座部分采用双层回转支撑结构，底部法兰预留了四个均布的安装孔，

　　可直接固定在标准铝型材工作台或者钢制安装机架上，回转支承的上下层之间预留了走线空间，可容纳驱动线缆、传感器信号线从基座内部穿出，避免臂体回转过程中出现线缆缠绕、拉扯的问题。设计过程中优先考虑了运动干涉问题，各关节的摆动角度做了硬限位结构预留，大臂俯仰角度范围覆盖-30°至75°，小臂俯仰角度覆盖-60°至90°，基座水平回转角度可实现0°至340°范围转动，在极限运动姿态下，臂体各部件之间预留了不小于5mm的安全间隙，避免运动过程中出现结构磕碰。安装边界方面，基座整体安装直径控制在220mm以内，整机完全伸展后的水平作业半径可达580mm，垂直作业覆盖范围从安装面以上120mm至650mm区间，

　　收缩状态下整机占用的水平投影尺寸不超过300mm*260mm，可适配狭小工位的安装需求。结构件的壁厚设计兼顾了刚性与轻量化要求，臂体连杆采用6mm厚度的板材拼接，铰接孔位预留了轴承安装位，可选配深沟球轴承降低关节转动阻尼，提升运动平顺性，末端夹爪的铰接点做了耐磨衬套安装位，长期往复运动下可减少铰接处的磨损量，延长结构维护周期。
