双节AAA电池仓带金属触点结构设计

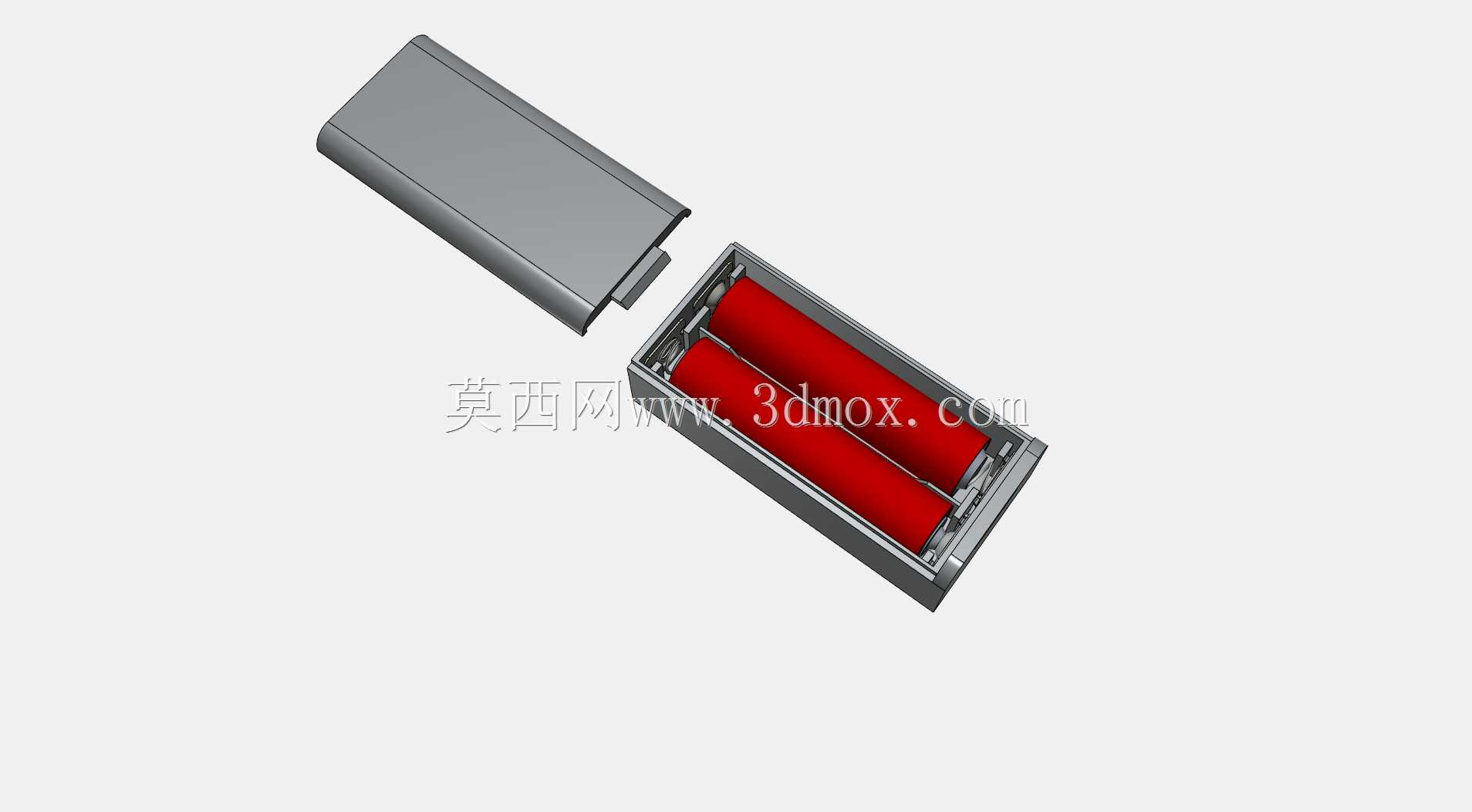

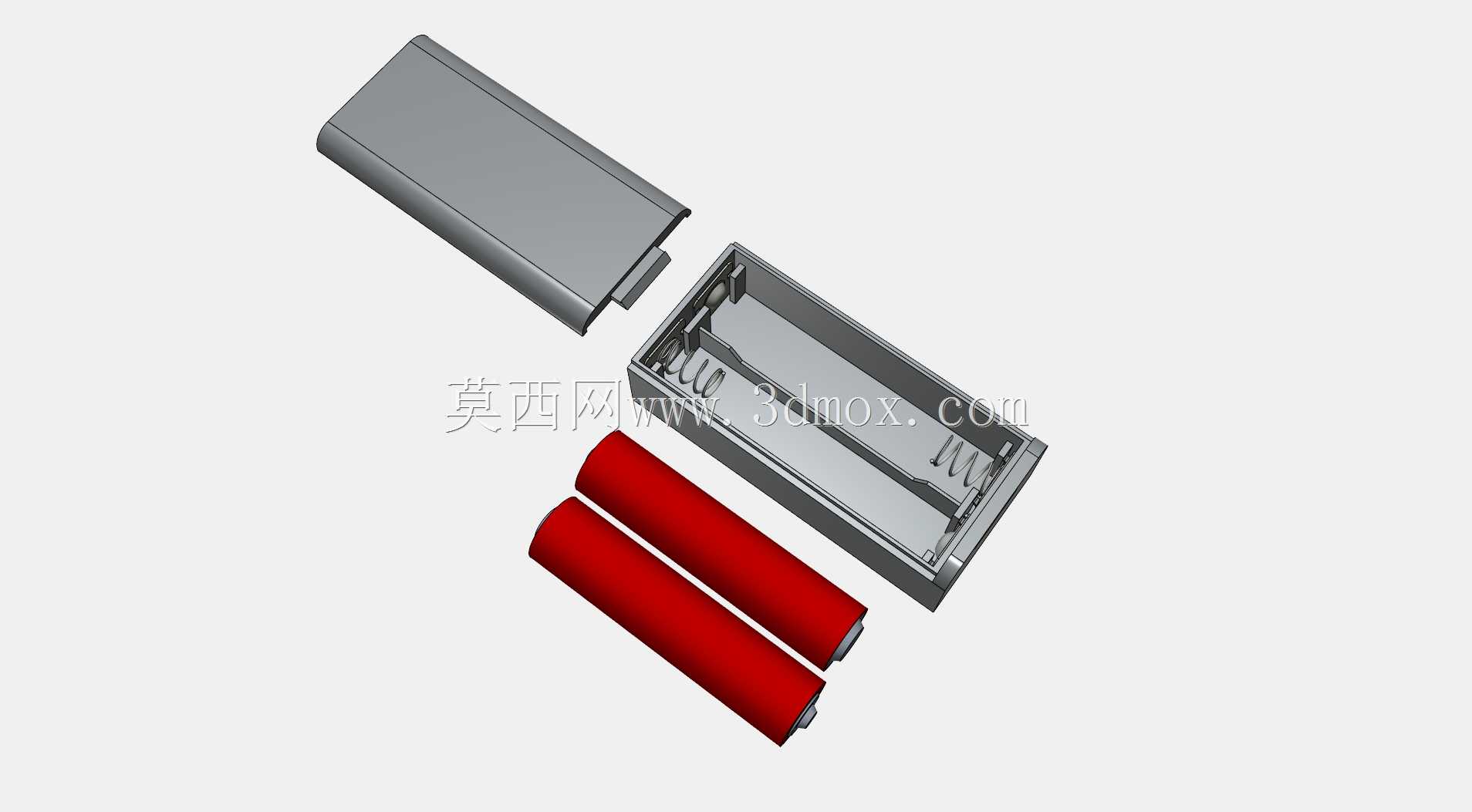

　　这款双节AAA电池容纳结构，是小型便携电子设备内置供电模块的常用配套部件，常见于红外感应探头、小型无线传感节点、便携检测仪表、迷你消费类数码配件等需要低压直流供电的场景，作为设备内置的电池承载与电极导通结构，承担固定电池、导通供电回路、隔绝电池与设备主板直接接触的作用。设计上采用上下分体式结构，下半部分为电池容纳槽体，槽内设置两个平行的半圆柱型腔体，刚好匹配两节AAA电池的圆柱外形，腔体尺寸严格贴合7号电池的外径公差，装入后不会出现径向晃动，槽体一端设置带弹性的金属接触弹簧，另一端设置固定金属接触片，分别对应电池的负极端与正极端，弹簧的压缩行程预留了合理范围，既可以抵消电池长度的生产公差，也能在设备受到小幅振动、

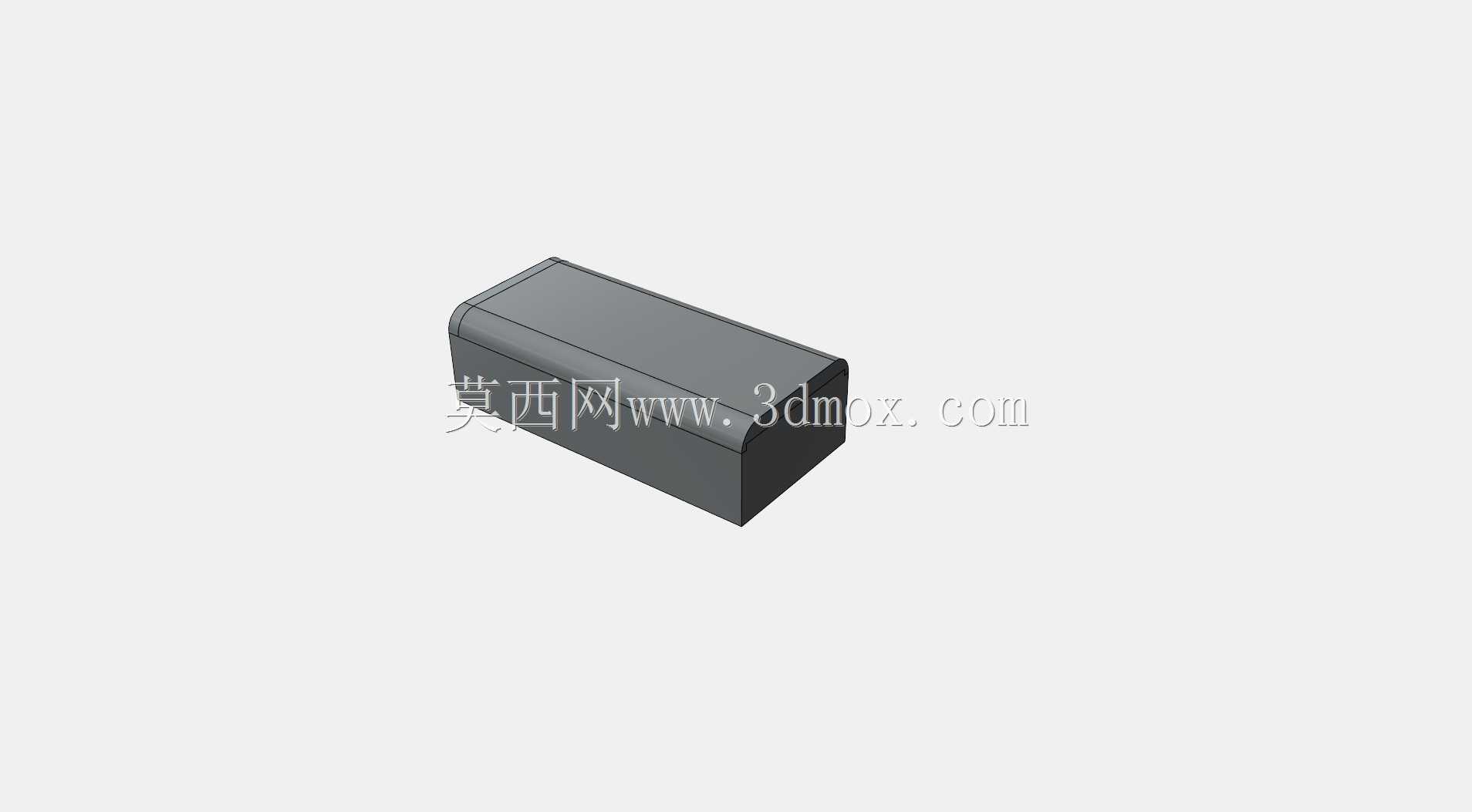

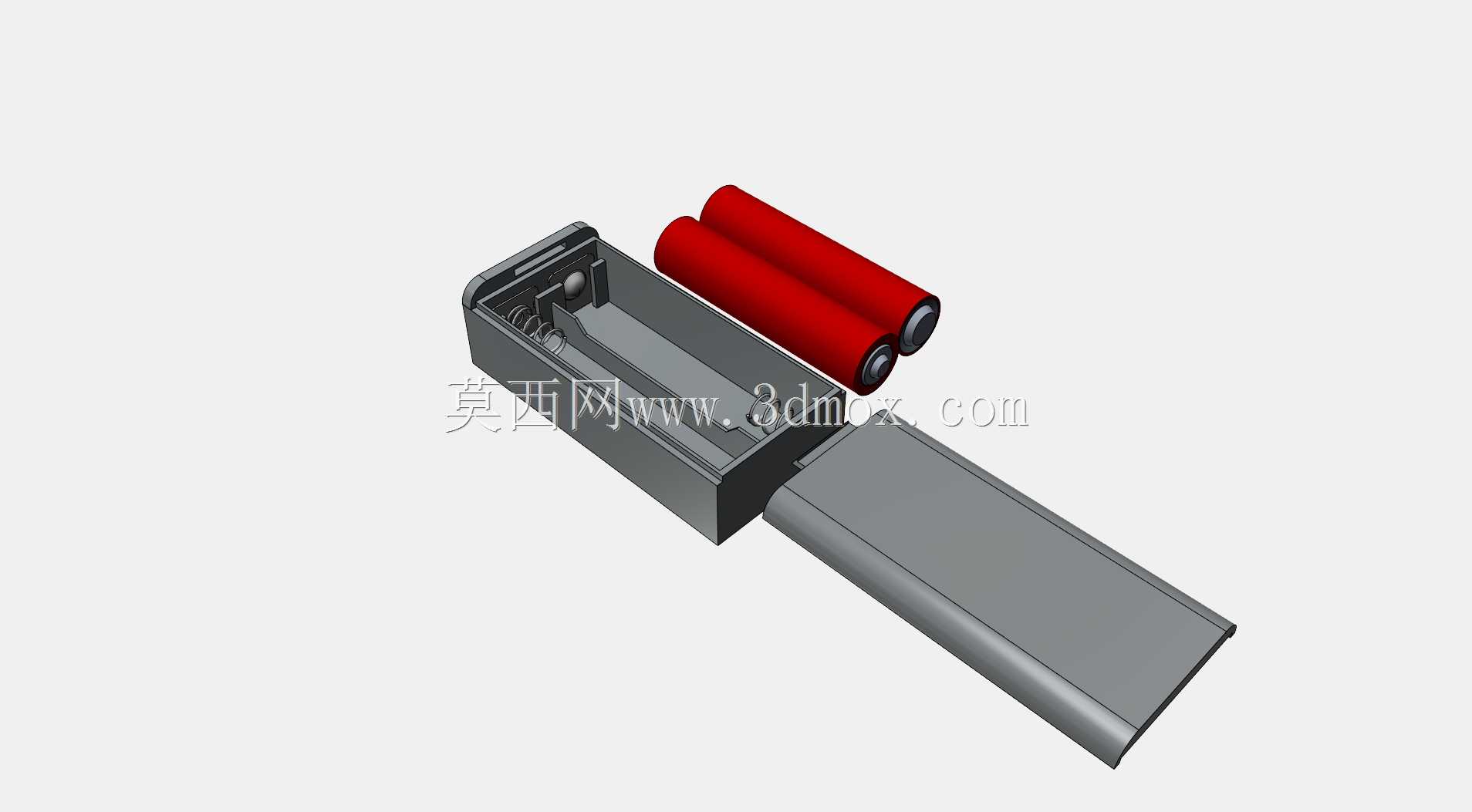

　　冲击时保证电极始终贴合导通，不会出现瞬间断电的情况。上半部分为滑动式仓盖，仓盖与槽体采用卡扣式滑动配合，侧边设置导向滑槽与限位卡点，推入后可以完全封闭电池仓，避免灰尘、飞溅液体进入仓内接触电极造成锈蚀，仓盖的外形与槽体闭合后形成规整的长方体结构，外表面无突出结构，方便嵌入设备外壳的预留安装位内。安装边界上，整个电池仓闭合后的外形为规整长方体，长宽尺寸适配两节AAA电池并排摆放的占用空间，厚度方向预留了电极弹簧压缩后的最小空间，不会额外占用设备内部的多余体积，槽体侧边可以根据设备内部走线需求，在电极对应位置开设出线孔，方便焊接导线将电极导通至设备主板的供电输入端，不需要额外调整电极的固定位置。结构设计上充分考虑了日常使用的拆装便利性，

　　仓盖的滑动阻尼设置在合理区间，用户更换电池时不需要借助工具即可推开仓盖，装入电池后推合仓盖即可自动卡紧，不会出现自行松脱的情况，金属触点采用耐锈蚀的弹性金属材质，长期反复拆装电池也不会出现接触片变形、锈蚀导致的接触不良问题，槽体与仓盖的壁厚设置兼顾结构强度与空间利用率，既不会因为壁厚过薄导致受挤压开裂，也不会因为壁厚过大压缩内部电池的容纳空间。在实际设备集成时，该电池仓可以通过槽体外侧的定位柱或者卡扣直接固定在设备外壳的内部筋位上，不需要额外设计复杂的固定结构，适配多数小型电子设备的内部安装空间，电极的接线端预留了焊盘位置，生产组装时可以直接焊接导线，适配不同设备的主板供电走线布局。
