带金属接插件的AAA电池固定支架结构

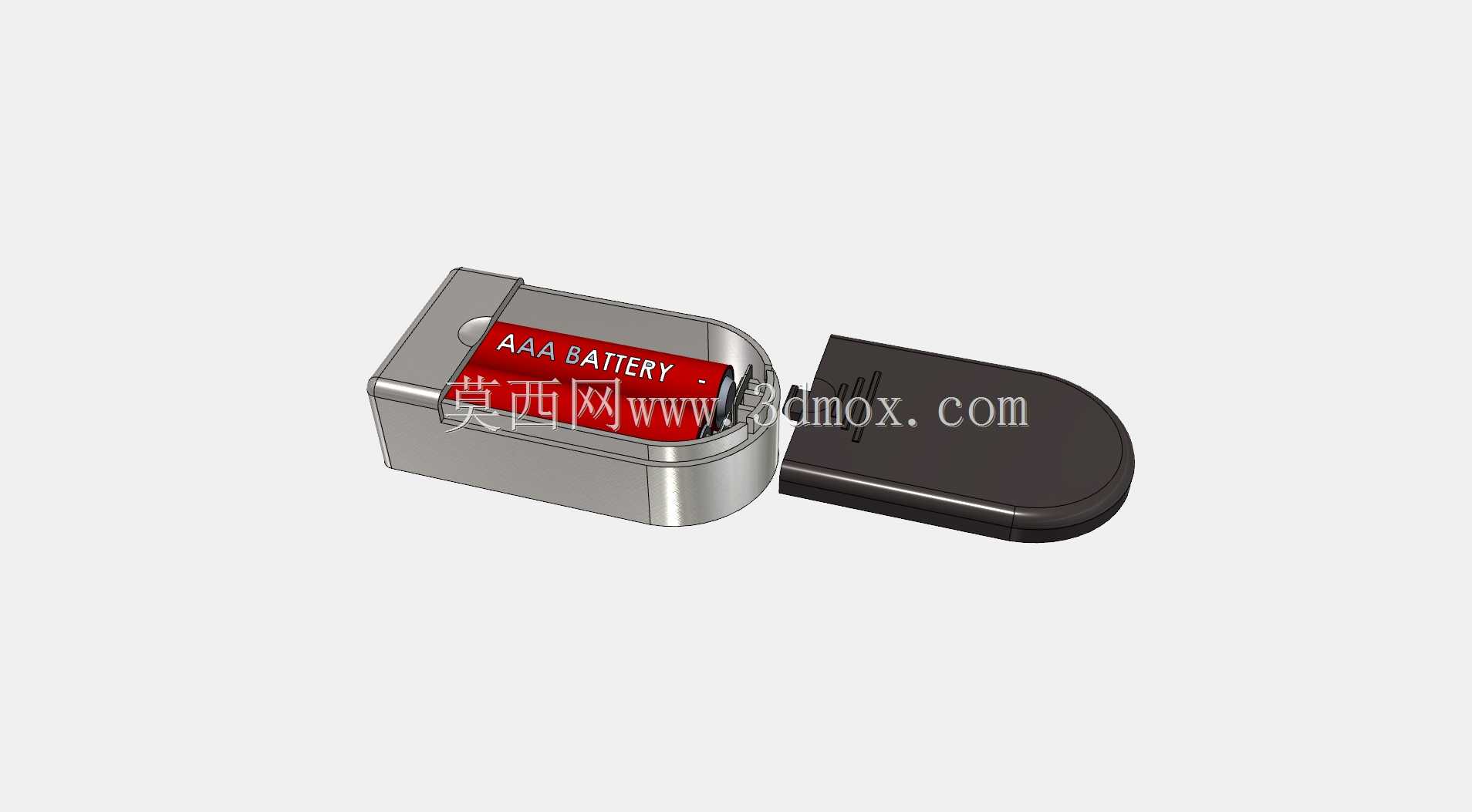

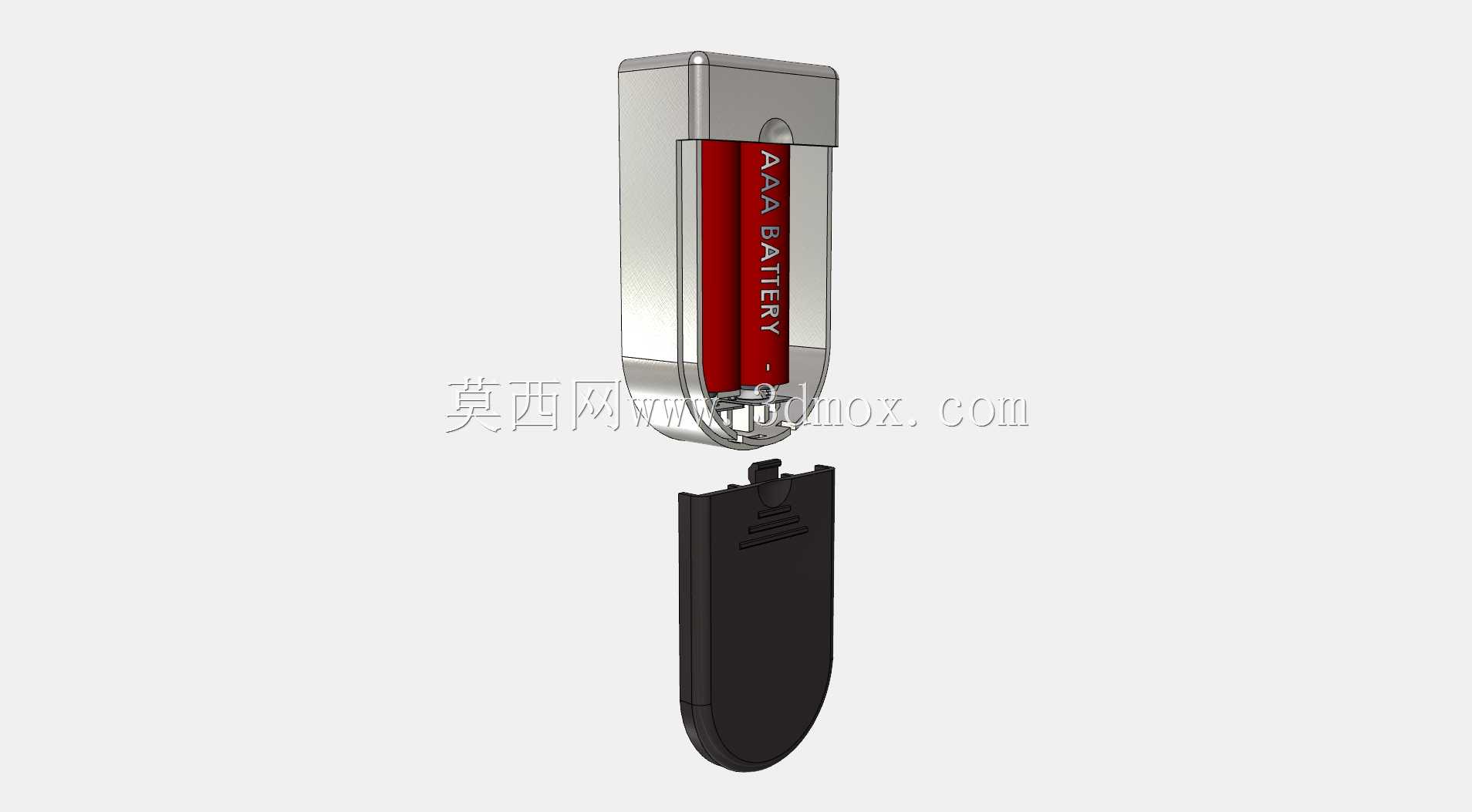

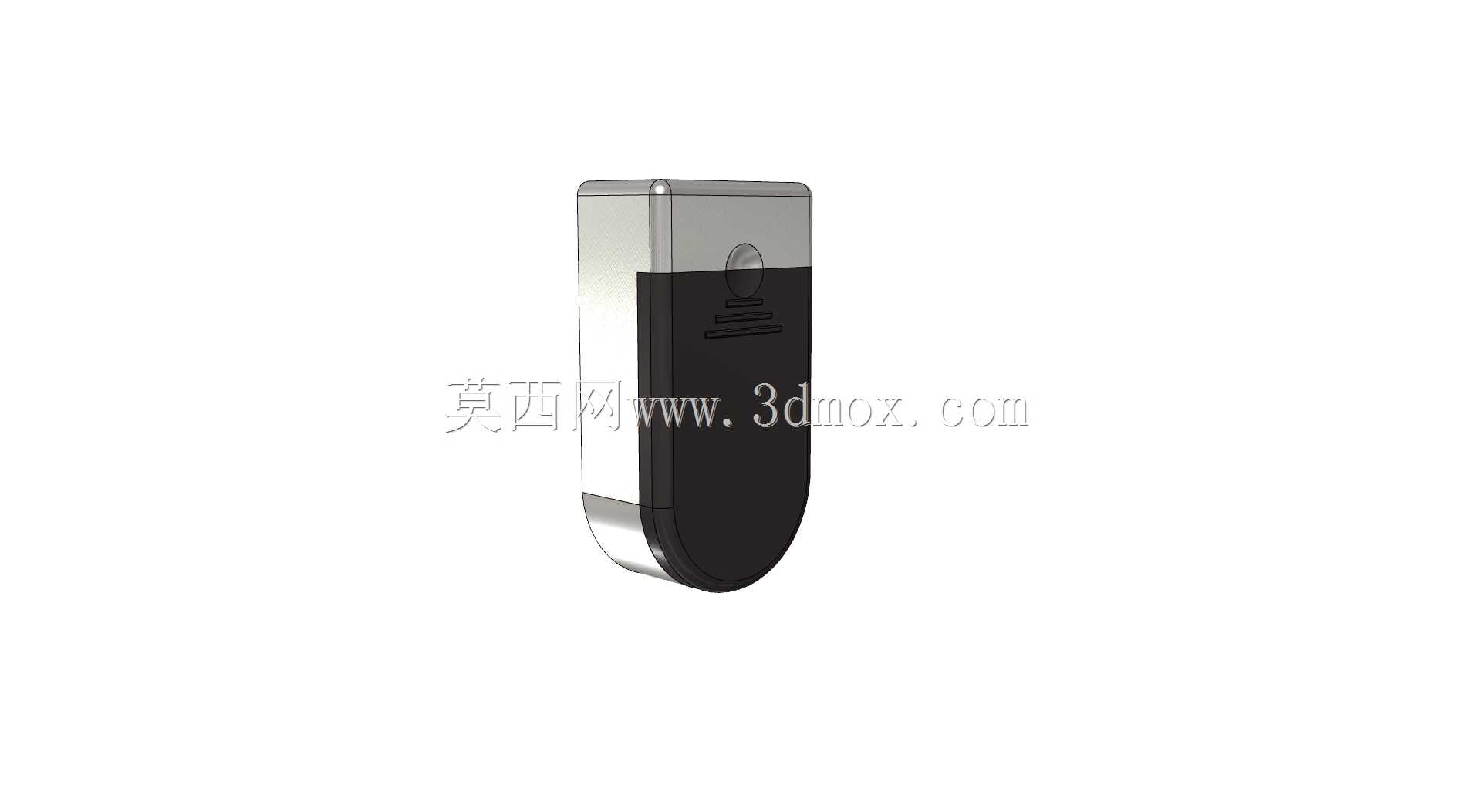

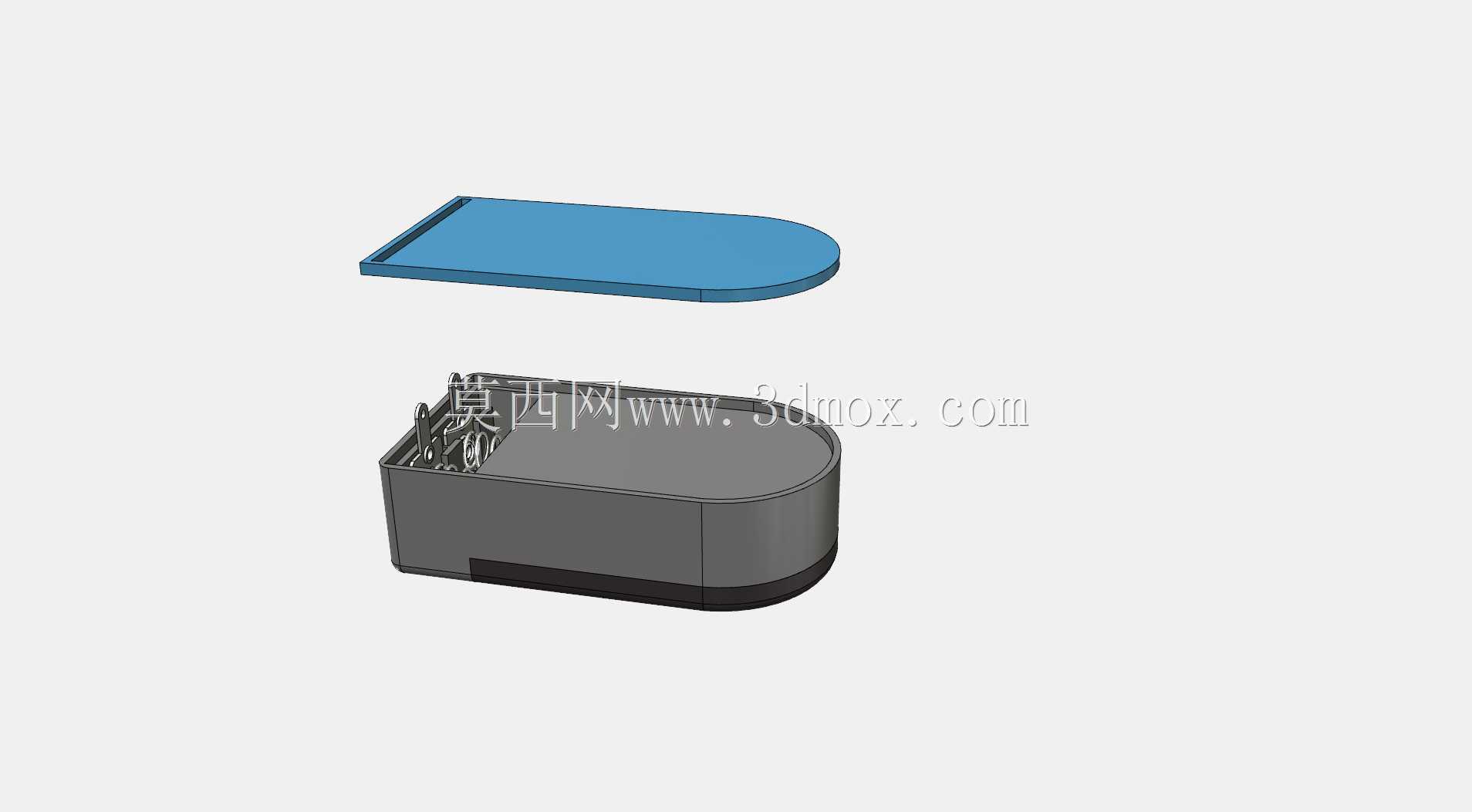

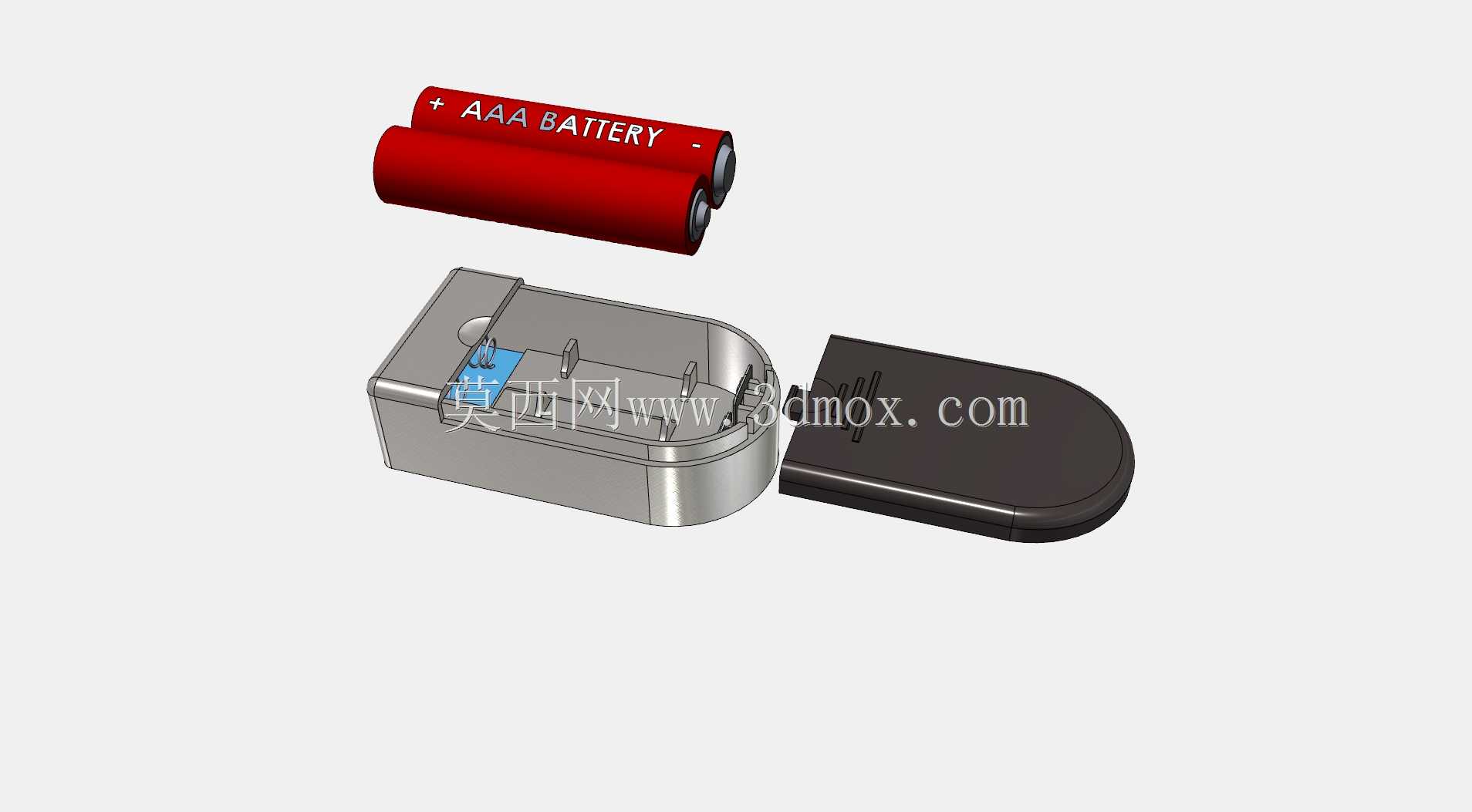

　　在手持检测仪器、小型传感终端、便携消费电子这类需要紧凑供电方案的设备里，AAA电池的固定与导电连接一直是结构设计里容易被忽略却直接影响整机可靠性的环节。这款带金属插件的AAA电池架，核心是解决小空间内单节AAA电池的稳固夹持与稳定导电问题，区别于常见的多节并排电池仓，它采用狭长型立式布局，整体轮廓贴合单节7号电池的圆柱外形，外壳做了半包裹式的弧形收边设计，底部圆弧完全匹配电池负极的端面弧度，不会出现电池装入后底端晃动、接触偏移的问题。

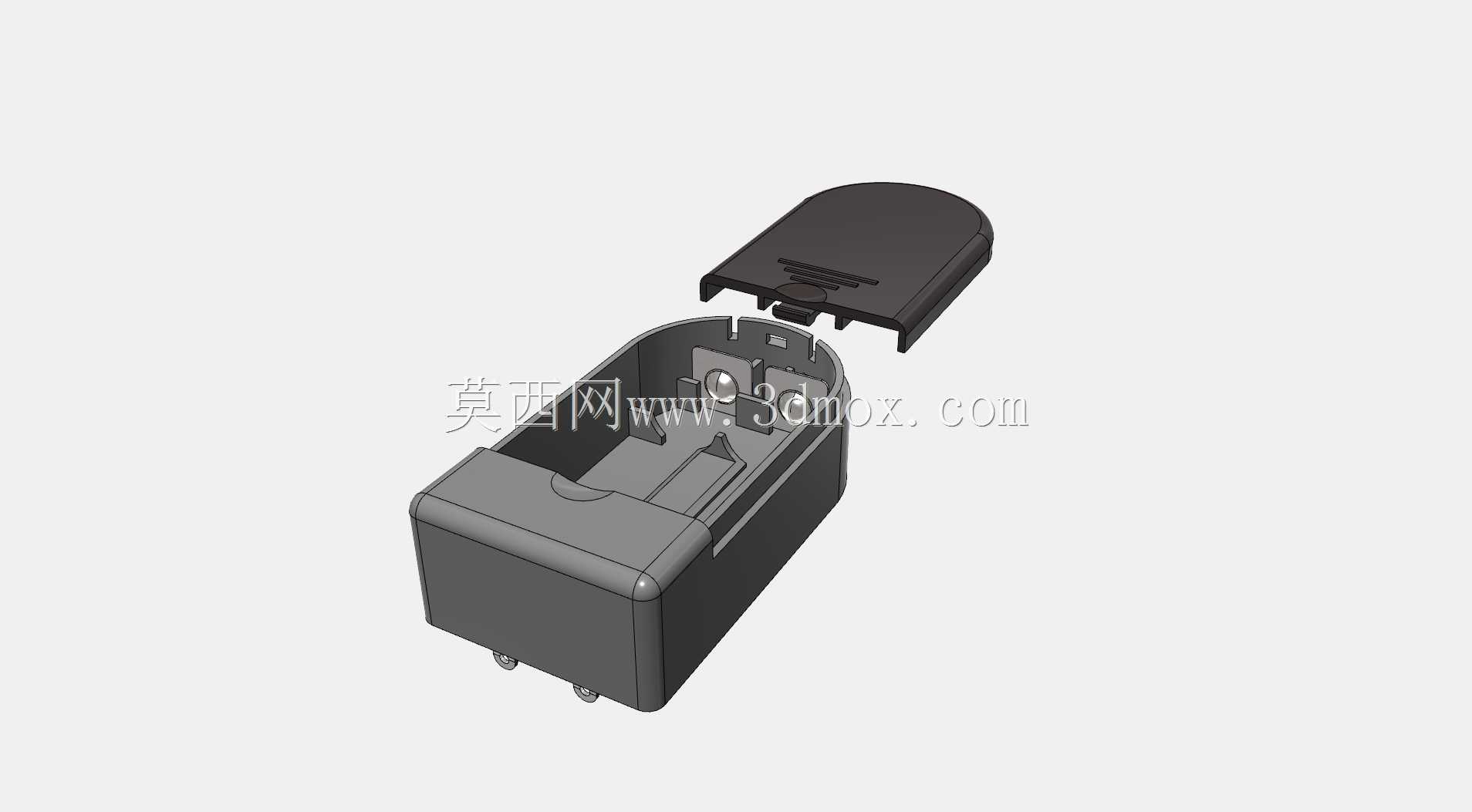

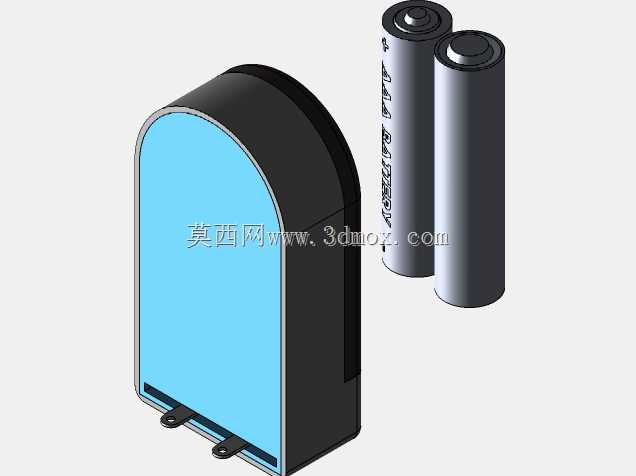

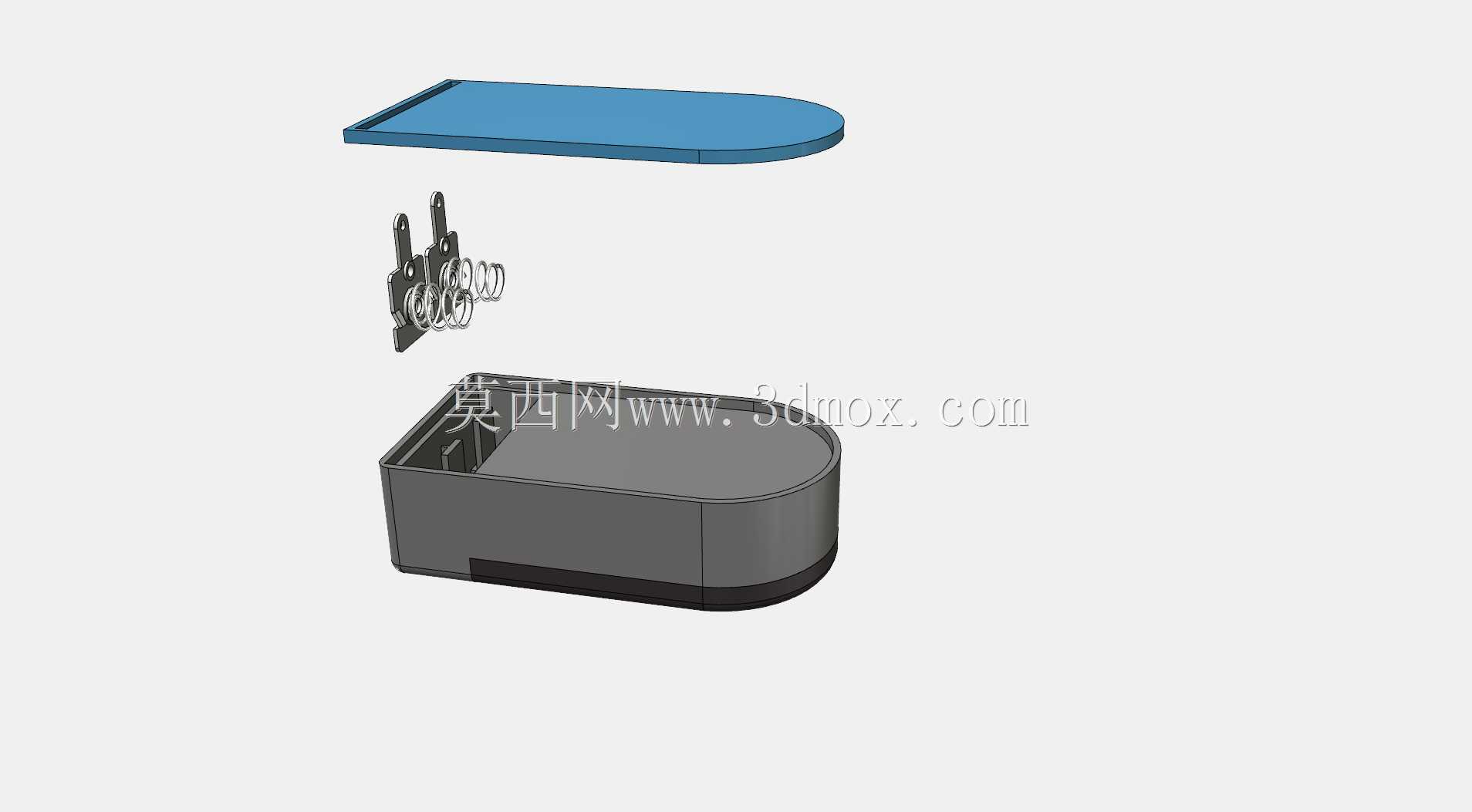

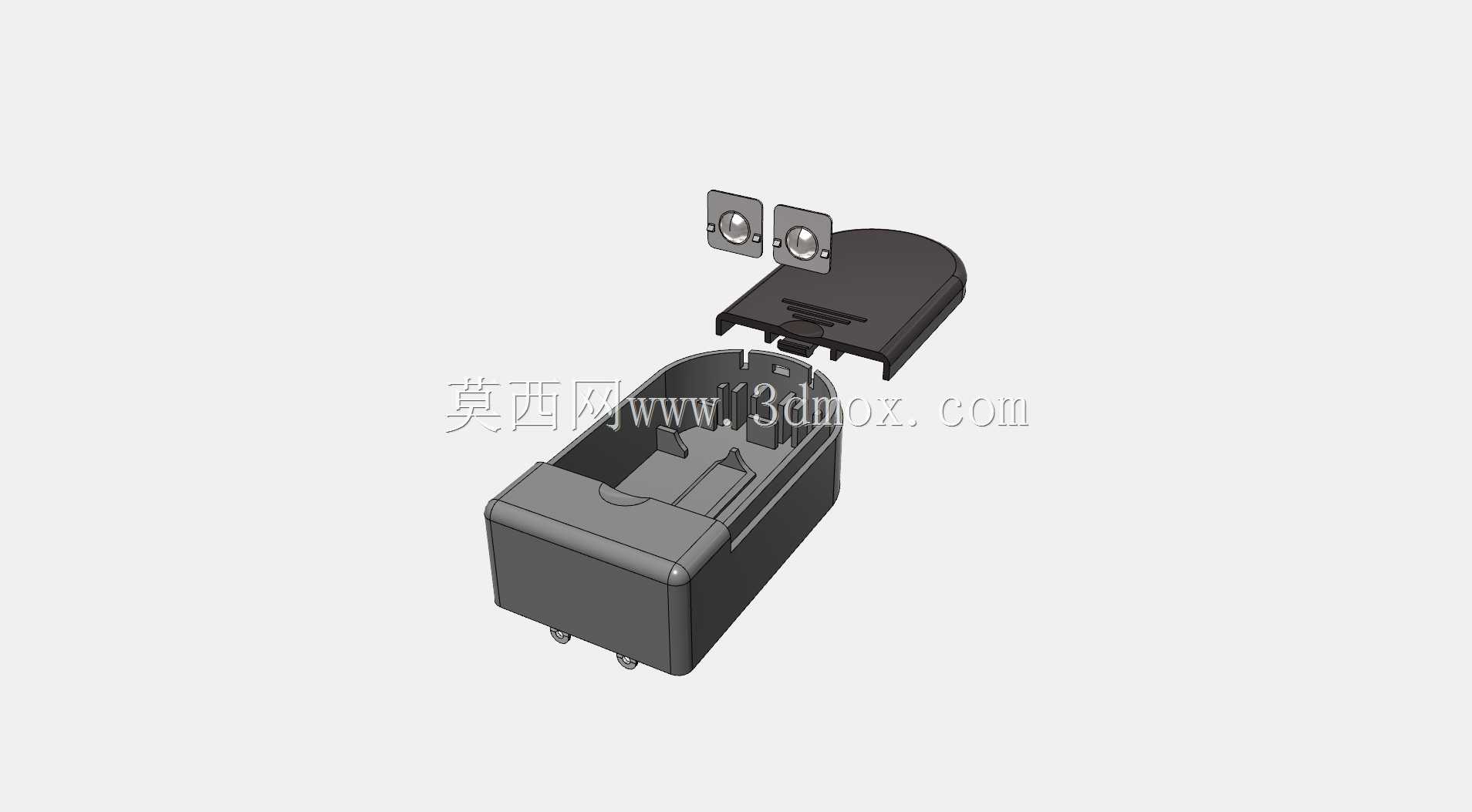

　　从设计逻辑上看，这款电池架没有采用传统的弹片外露式结构，而是将金属导电插件内嵌在壳体上下两端的定位槽内，上端的金属接触件做了微凸的球面设计，刚好对准AAA电池正极的凸起触点，接触压力控制在合理区间，既不会因为压力过大导致电池装入时卡滞，也不会因为压力不足在设备受到振动、跌落冲击时出现瞬断。下端的金属插件同时兼顾负极接触与外接焊脚功能，插件伸出壳体的引脚做了标准化的焊盘尺寸，适配常规波峰焊与手工焊接的工艺要求，不需要额外做引脚整形就能直接贴装在PCB板上，能有效减少产线装配的工序步骤。

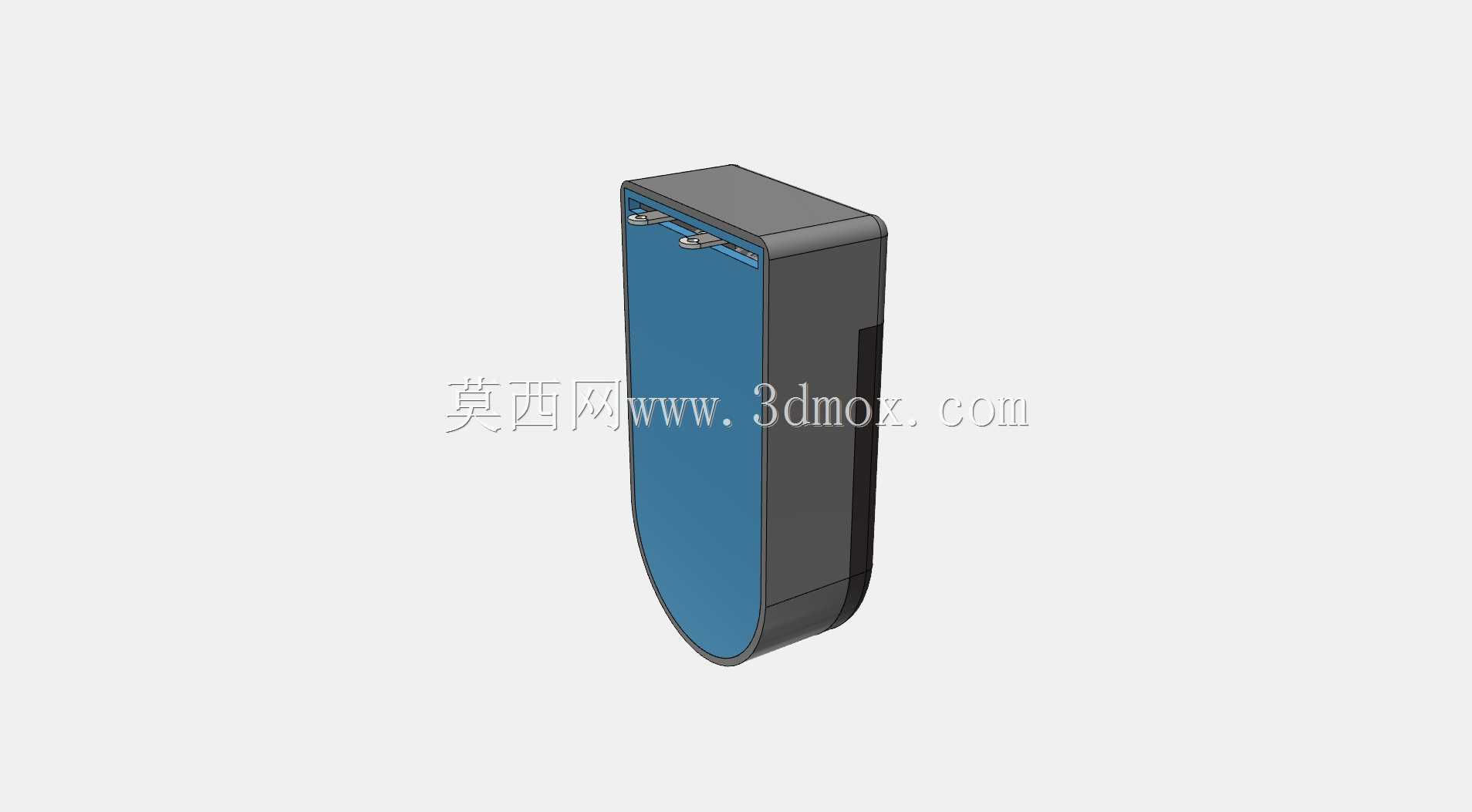

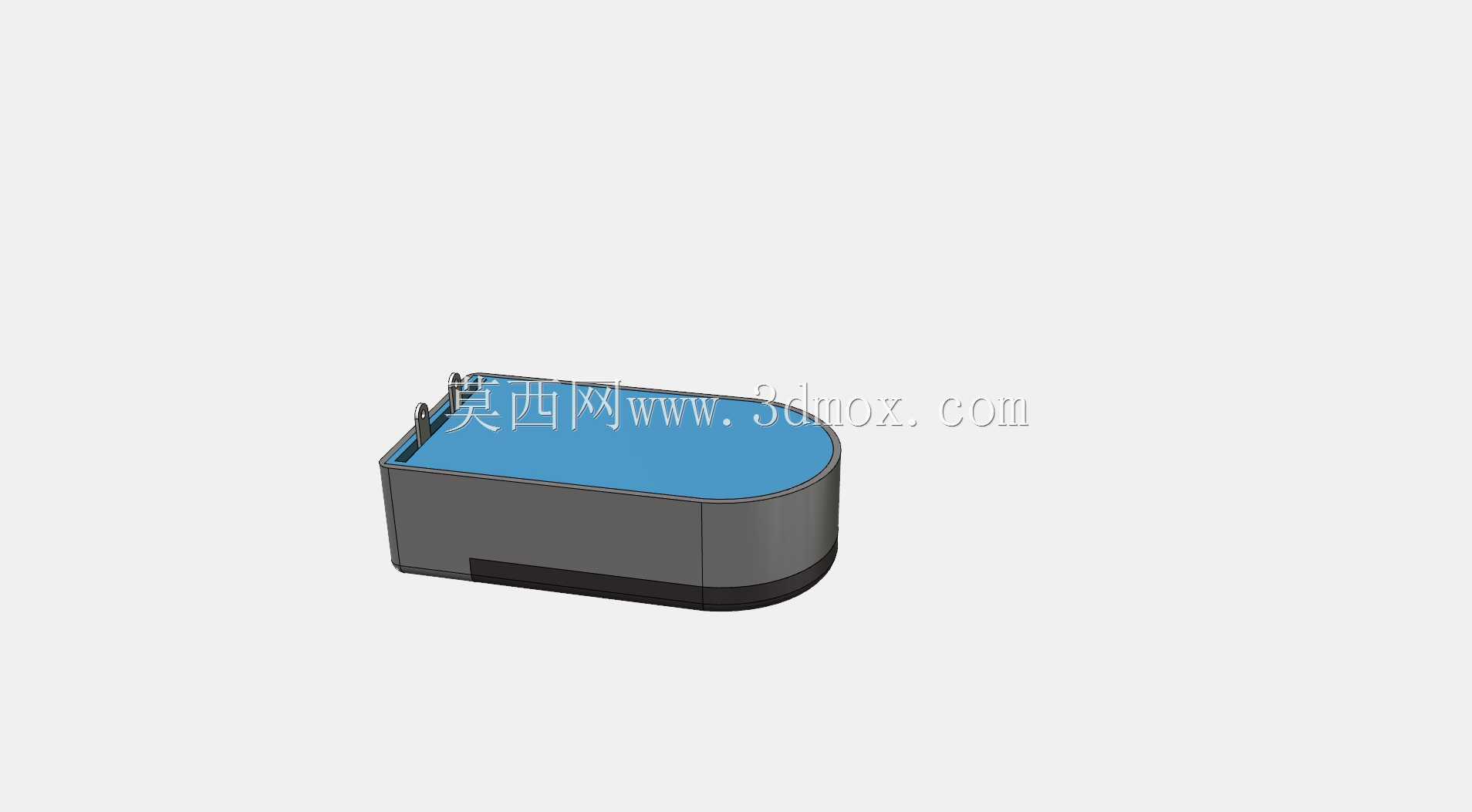

　　安装边界方面，这款电池架的整体外轮廓做了极致的空间压缩，壳体侧壁厚度控制在1.2mm，金属插件与壳体的装配间隙预留0.1mm的公差余量，既保证插件装配后不会出现松脱，也不会因为公差累积导致插件偏斜。壳体侧面做了两段式的防滑定位筋，当电池架装入整机的电池仓时，定位筋能与仓体内壁的卡槽过盈配合，不需要额外打胶或者螺丝固定就能实现自身的固定，同时侧面的筋条还预留了0.3mm的间隙作为电池的排气通道，避免电池出现异常漏液、鼓胀时内部压力无法释放的问题。

　　实际应用场景中，这类单节AAA电池架多用于低功耗的蓝牙传感节点、小型红外检测探头、便携笔式测量工具这类对整机厚度有严格要求的设备，它的立式布局可以顺着设备的狭长外壳排布，不会像横向电池仓那样占用过多的横向空间，能给PCB板上的传感元件、通讯模块留出更多的排布空间。外壳采用的是耐温阻燃的工程塑料材质，能适应-20℃到60℃的工作环境温度范围，金属插件采用镀镍铜材质，导电性能稳定，长期使用不会出现接触氧化导致的电压降过大问题，在持续100mA的放电工况下，接触电阻能稳定在20mΩ以内，不会因为接触损耗影响电池的实际放电效率。

　　结构细节上，电池架的入口端做了15度的导向倒角，用户更换电池时不需要刻意对准就能顺利将电池滑入仓内，入口处的卡扣做了隐性式设计，不会突出壳体表面刮伤电池外皮，同时卡扣的卡入深度刚好卡住电池正极附近的绝缘圈位置，即使设备倒置或者受到剧烈振动，电池也不会从仓内脱出。
