小型直流驱动装置配套防护外壳结构

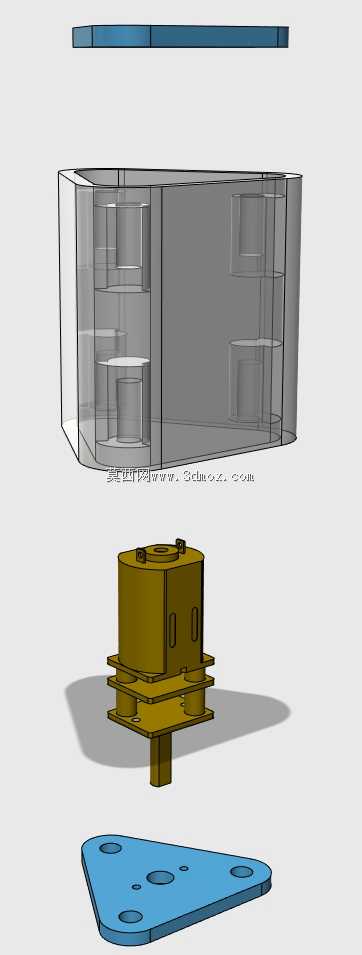

　　这类微型直流电机配套外壳，主要面向小型便携电子设备、桌面级小型实验装置、智能穿戴驱动模块、小型精密传动组件的应用场景，用来给核心驱动单元提供物理防护、安装定位以及内部结构限位的作用。从结构设计来看，外壳采用半剖视可见的内部筋位布局，对应电机本体的凸起定位柱做了避让卡槽，不需要额外打胶就能实现电机本体的卡合固定，装配时直接将电机沿导向槽推入即可完成预固定，后续配合底部的安装法兰板就能实现整机的锁附固定。外壳的侧壁做了等厚的薄壁处理，在保证整体结构强度的前提下尽可能压缩整体占用空间，适配小型项目对安装体积的严苛要求，内部预留的空腔除了容纳电机本体，还留出了齿轮传动组的安装空间，可直接配套小模数减速齿轮组实现输出转速的降低、

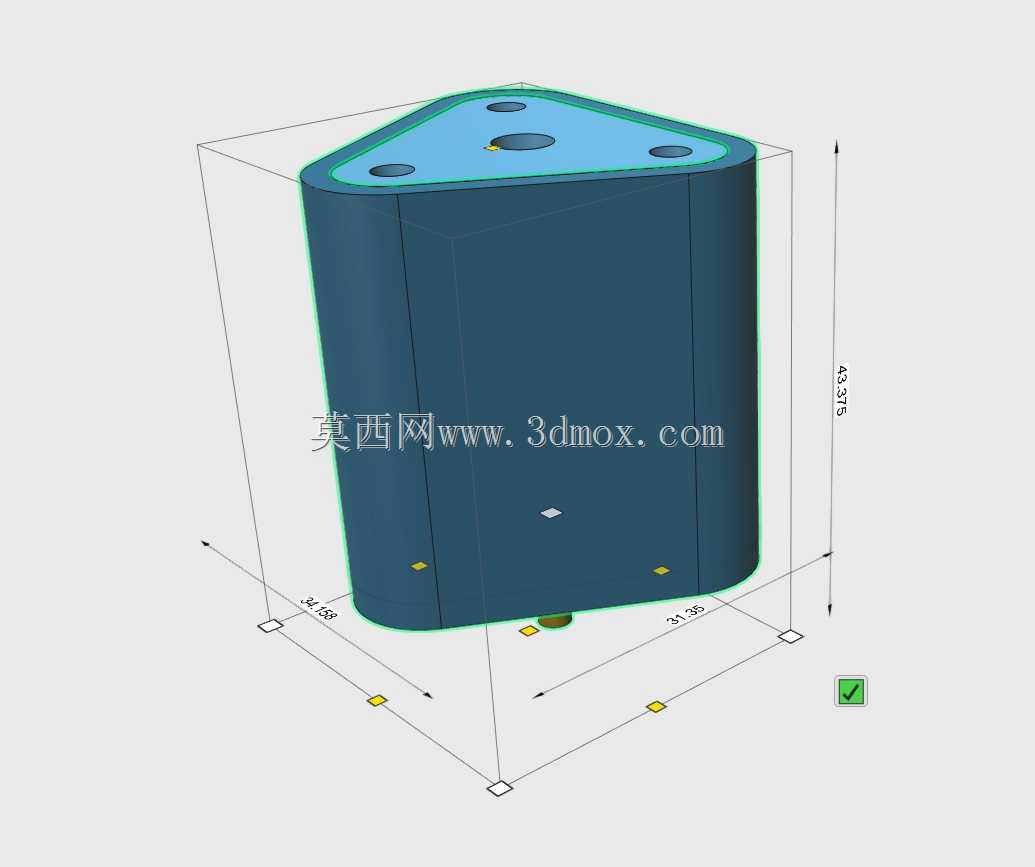

　　输出扭矩的提升，不需要额外设计独立的齿轮箱腔体。底部的安装基座做了多阶凸台结构，对应不同设备的安装孔位可适配不同的安装高度，凸台上的定位柱能和设备主板上的定位孔精准配合，避免电机运转时产生的振动导致壳体移位，上方的蓝色端盖做了平整的贴合面，和外壳主体扣合后能形成封闭的防护空间，阻挡日常使用中的灰尘、细小杂物进入内部传动区域，避免齿轮卡滞、电机绕组进灰导致的性能下降。设计时优先考虑了装配的便捷性，所有内部限位筋的拔模角度都控制在合理范围，注塑生产时不会出现粘模问题，外壳的边角都做了小圆角过渡，既避免装配时划伤操作人员，也能减少应力集中导致的壳体开裂问题。安装边界上，外壳整体的长宽尺寸控制在极小范围内，

　　可直接嵌入到小型手持设备的内部空腔，底部的安装孔位间距适配常规小型项目的通用安装尺寸，不需要额外做转接板就能完成固定，输出轴对应的开孔位置做了同轴度公差控制，保证电机输出轴伸出后不会和壳体产生摩擦，降低运转时的噪音和不必要的动力损耗。外壳的材质选型适配常规工程塑料注塑工艺，壁厚均匀不会出现注塑缩痕，表面不需要做额外的喷涂处理就能满足常规使用的外观要求，对于有绝缘要求的应用场景，塑料壳体本身就能起到电气绝缘的作用，避免电机本体和外部金属结构接触导致的短路风险。
