CR2477N纽扣式锂锰电池三维结构设计

　　在低功耗物联网终端、穿戴式监测设备、工业传感节点的结构设计环节，纽扣式锂锰电池的选型与安装空间预留，往往是决定整机厚度、续航周期与装配可靠性的核心细节，CR2477N作为标称3V输出、容量达1000mAh的大尺寸纽扣电池，常被用于对续航有较高要求、无法频繁更换电池的嵌入式设备中。从结构设计维度看，该款电池采用典型的叠片式 coin cell 封装结构，整体为正圆形薄饼形态，外壳采用镀镍不锈钢冲压成型，正极壳与负极盖通过绝缘密封胶圈压合封装，既保证内部电解液的密封可靠性，又能在-20℃到60℃的常规工业环境下维持稳定的结构强度，避免出现漏液、鼓胀等失效问题。

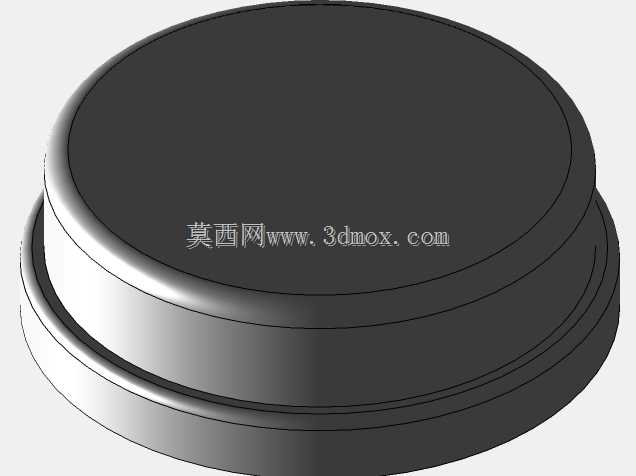

　　设计这类电池的三维模型时，首先要严格把控外形尺寸边界：整体直径24mm，总厚度7.7mm，负极接触面为平整的圆形金属面，正极侧外壳带有一圈凸起的定位台阶，台阶高度约0.8mm，这个台阶是结构设计中电池仓定位的关键基准——在设计PCB板上的电池座或者设备壳体的电池仓时，需要对应预留直径24.2mm、深度1mm的沉台位，既可以防止电池在受振动冲击时出现径向窜动，又能保证正负极接触弹片的压缩量处于合理区间，避免接触不良或者弹片过度疲劳失效。

　　从实际应用场景来看，这类电池不同于常规厚度的CR2032电池，更大的体积带来了更高的容量，常被用于无线温湿度传感器、无源RFID标签、智能水表的计数模块、工业设备的RTC备用电源等场景，这些场景的共同特点是设备整体功耗处于微安级别，要求电池在低自放电率下维持5-10年的使用寿命，因此在结构建模时，除了还原电池本身的外形轮廓，还需要考虑电池与周边结构件的安全间隙：电池外壳与周边金属导电件之间需要预留至少0.5mm的绝缘间隙，或者增加绝缘麦拉片的安装空间，避免出现短路风险；电池仓的开盖结构需要设计合理的抠取位，因为7.7mm的厚度相比普通纽扣电池更大，过紧的配合会导致后期维护更换电池时难以取出。

　　建模过程中需要注意外壳的圆角细节，电池上下边缘的R0.3mm冲压圆角是实际生产中的工艺特征，不能做成尖锐直角，否则在装配时容易刮伤电池座的弹片镀层，长期使用后出现接触电阻增大的问题；同时负极盖表面的细微压痕是封装工艺留下的特征，建模时可以适当还原，提升模型的真实感，但不需要过度刻画微观纹理，保证模型在整机装配时的干涉检查精度即可。对于结构工程师而言，准确的电池三维模型是整机堆叠设计的基础，一旦电池尺寸建模出现偏差，后续开模后很可能出现电池装不进、接触不良、间隙过大晃动等问题，尤其是在批量生产的工业传感设备中，这类基础元器件的模型精度，直接影响整机组装的良率与长期使用可靠性。
