四节AA电池收纳固定盒结构设计

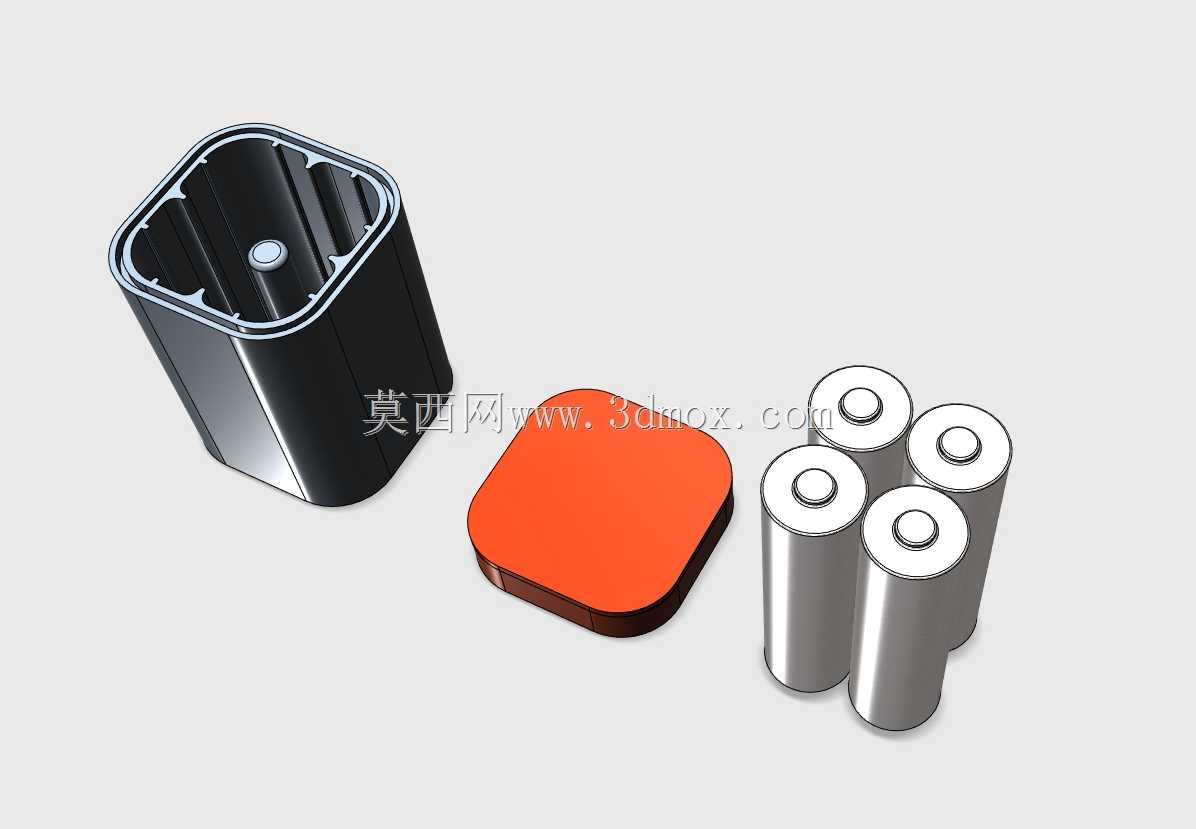

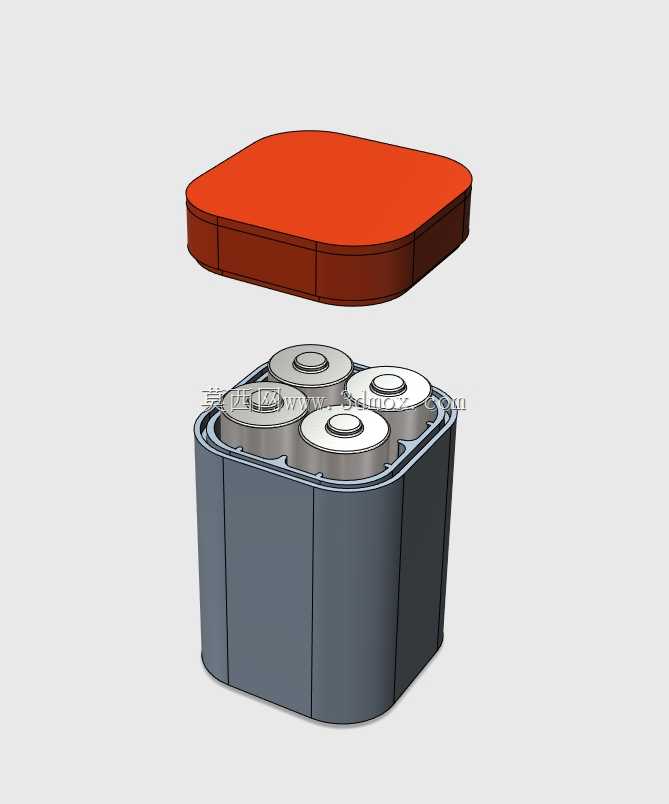

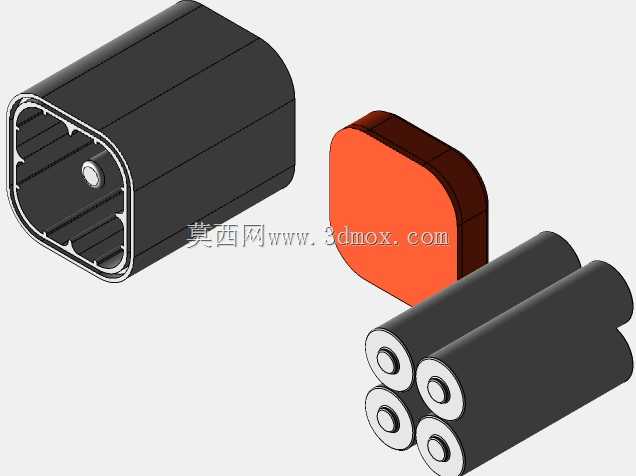

　　这款四节AA电池容纳结构，主要面向小型手持电子设备、便携检测仪器、低功耗传感终端的内置供电舱设计需求，日常使用中可实现四节AA干电池或充电电池的规整排布与可靠固定，避免设备受振动、冲击时电池出现移位、电极接触不良的问题。从结构设计逻辑来看，整体壳体采用圆角方型轮廓，内部设置四个与AA电池外径匹配的弧形定位槽，槽体高度覆盖电池柱身三分之二区域，既可以限制电池径向窜动，也能为电池取放预留足够的操作空间，无需额外辅助工具即可完成电池更换。上盖与下壳采用扣合式连接结构，盖体内侧设置一圈限位凸筋，与下壳上口的凹槽精准配合，扣合后可实现均匀的压紧力，同时在盖体边缘做了0.8mm的倒角处理，既避免合模后出现锐边划伤操作人员，

　　也能提升扣合操作的顺滑度。从安装边界来看，壳体整体外轮廓适配多数小型手持设备的内部安装空间，侧壁厚度均匀设置为1.2mm，兼顾结构强度与注塑成型的工艺可行性，避免出现壁厚不均导致的缩痕、翘曲问题。壳体底部预留了电极接触片的安装卡槽，可直接适配常规弹簧式电池接触片，无需额外做结构修改即可完成电极组件的装配。在实际应用场景中，这类电池盒结构既可以作为独立的便携电池收纳件使用，也可以直接集成到各类小型电子设备的外壳内部作为供电舱，相比零散放置的电池，规整的排布结构可以最大化利用设备内部空间，减少无效空间占用。设计过程中充分考虑了常用AA电池的尺寸公差范围，内部定位槽的直径预留了0.3mm的装配间隙，可兼容不同品牌AA电池的尺寸差异，

　　避免出现电池卡滞无法装入的问题。壳体的外圆角半径统一设置为R8，既符合手持设备的握持手感要求，也能降低注塑成型时的应力集中问题，提升壳体的抗摔抗冲击性能。上盖与下壳的配合面做了错位止口设计，扣合后可实现一定的防尘效果，减少日常使用中灰尘进入电池舱接触电极导致的接触电阻增大问题。整体结构无复杂倒扣，采用常规两板模即可完成注塑生产，无需复杂的抽芯结构，可有效降低量产阶段的模具成本与生产不良率。
