螺旋伸缩通讯连接线结构设计

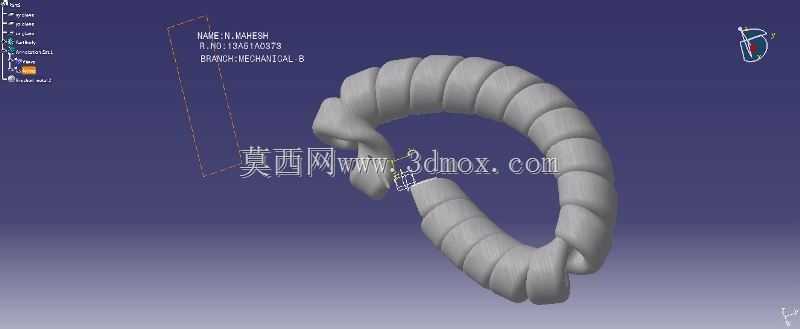

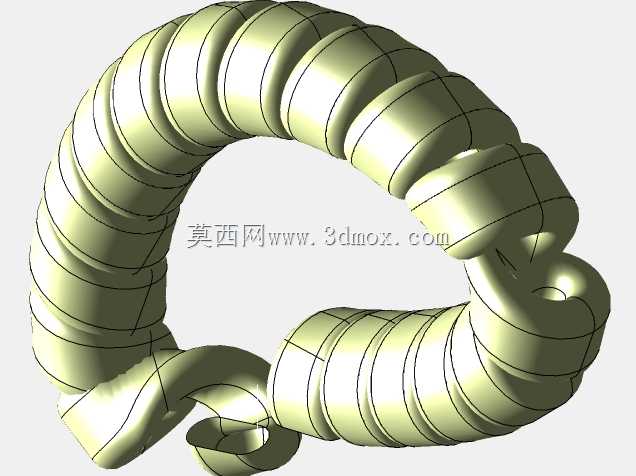

　　日常通讯终端与座机、小型工控手持操作单元的连接场景里，这类螺旋伸缩结构的连接线是兼顾布线整洁与活动余量的核心部件，区别于普通平直线缆，它的螺旋卷曲形态可以在设备被拿起、小范围移动时自动拉伸延展，放回后依靠自身结构回弹收缩，不会出现线缆拖沓缠绕、拉扯接线端子导致松脱的问题。从结构设计逻辑来看，这类线缆的螺旋段并不是简单将普通线材弯成弹簧形态，建模时需要先确定螺旋线的基准参数：自然收缩状态下的螺旋圈径、节距要匹配线缆本身的外径，圈径过小会导致线缆内部铜芯反复弯折时出现应力集中，长期使用后容易断芯，节距过密则会让拉伸阻力变大，操作时拖拽手感生硬，节距过松又会导致收缩后整体长度过长，占用多余的安装空间。实际建模过程中，

　　需要先绘制螺旋扫描的基准轨迹，轨迹线的首尾要预留平直的出线段，平直段长度要匹配终端设备的接线端口位置，避免螺旋段直接贴近接线处，因为螺旋段的弯曲应力如果直接作用在接线焊点位置，很容易在反复伸缩过程中扯断焊点。螺旋段的扫描截面要和实际线缆的外被厚度、内部线芯排布对应，外被的圆角处理要贴合实际橡塑材质的成型特征，不能出现尖锐的棱边，不然和实际生产出的线缆形态偏差过大，后续做装配干涉检查时会出现误判。这类线缆的安装边界需要结合使用场景确定，比如桌面座机使用时，最大拉伸长度要覆盖使用者坐姿下拿取听筒到耳边的活动范围，收缩后的总长度要能让听筒稳妥放置在机座卡槽内，不会因为线缆回弹张力把听筒拽落；如果是用在小型手持操作盒上，

　　螺旋段的自然收缩长度要适配操作盒和设备主体的安装间距，拉伸长度要满足操作人员站在设备正面不同操作位的活动需求，不会因为线缆长度不够限制操作动作。从功能特性上看，这种螺旋结构的线缆除了基础的信号传输作用，自身的弹性伸缩特性还能抵消一部分意外拖拽的冲击力，比如不小心绊到线缆时，螺旋段先被拉伸卸力，不会直接把设备从桌面拽落，也不会扯坏设备内部的接线端子。建模时还要注意螺旋段的扭转角度，自然状态下的螺旋不能存在额外的内应力，也就是每一圈螺旋的排布要均匀，不能出现局部圈距忽大忽小、螺旋轴线扭曲的情况，不然实际生产出的线缆收缩时会出现歪扭，和相邻部件产生摩擦，长期使用会磨破外被造成短路隐患。做装配验证的时候，要模拟线缆从完全收缩到最大拉伸长度的全行程状态，检查不同拉伸长度下线缆和周边结构件的间隙，避免拉伸过程中线缆卡进设备的缝隙里，也要确认首尾的接线端在全行程中不会受到额外的弯折力，保证连接的可靠性。
