多段式偏心凸轮轴机械结构设计

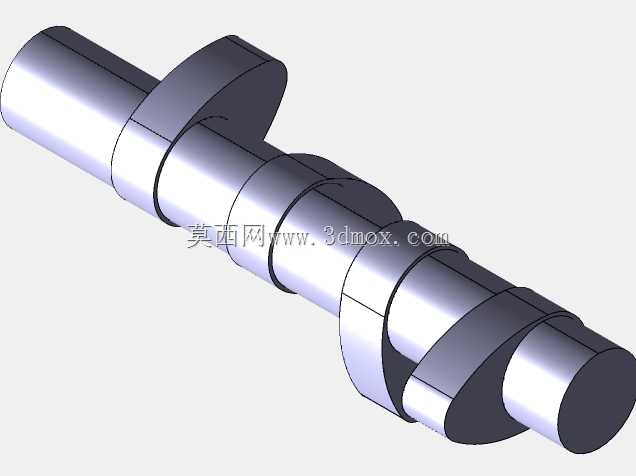

　　这款凸轮轴结构主要适配内燃机配气机构、自动化生产线凸轮分度机构、纺织机械往复驱动单元等场景，核心作用是将输入的旋转运动转化为从动件的规律往复直线运动或摆动，是实现预设运动轨迹控制的核心传动部件。从结构设计来看，整根轴采用一体化阶梯轴布局，沿轴向依次布置多组不同相位角的偏心凸轮轮廓，各凸轮段的升程曲线根据从动件的运动需求做了差异化设计，部分凸轮段适配等速运动规律，用于平稳驱动负载较大的往复工位，部分凸轮段采用等加速等减速曲线，降低高速运转时的刚性冲击，适配每分钟千次以上的高频往复动作场景。轴身的阶梯段除了布置凸轮轮廓，还预留了轴承安装位、轴向定位轴肩以及传动端的连接结构，安装时两端通过深沟球轴承或滑动轴承支撑在设备的箱体轴承座内，

　　轴肩端面直接贴合轴承内圈实现轴向定位，无需额外加装定位套即可保证整根轴的轴向窜动量控制在0.05mm以内，满足高精度传动的间隙要求。设计过程中优先考虑了载荷分布的合理性，将承受较大从动件接触应力的凸轮段布置在靠近支撑轴承的位置，减少轴身的弯曲挠度，避免长期运转后出现轴身变形导致的凸轮轮廓磨损不均问题；各凸轮段的相位角在建模时做了精准的角度约束，相邻凸轮的工作行程错开，避免同一时刻多个从动件同时达到最大升程造成的输入扭矩峰值过高，降低配套驱动电机的负载波动。凸轮轮廓与轴身的过渡位置全部采用圆角过渡，避免热处理和加工过程中出现应力集中，提升零件的疲劳强度，适配长期连续运转的工业工况。从安装边界来看，

　　整根轴的最大外缘由凸轮轮廓的最大升程决定，安装时需要预留足够的径向空间避免凸轮运转时与周边箱体结构、从动件导向结构发生干涉，轴向尺寸根据配套设备的箱体宽度做适配，传动端可根据需求设计成键连接、花键连接或联轴器直连的结构，适配不同的动力输入方式。在实际设备运行中，这款凸轮轴的轮廓表面需要做高频淬火处理提升表面硬度，降低与从动件接触位置的磨损速率，轴身的同轴度公差控制在IT7级以内，保证高速运转时的动平衡性能，减少设备运行过程中的振动和噪音。
