轴系传动用速度锥结构三维设计

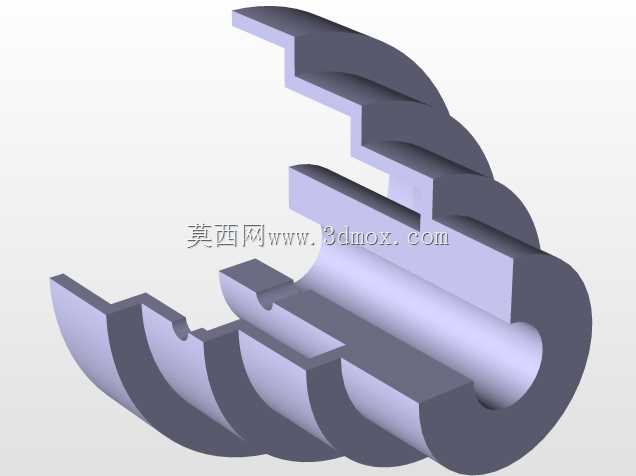

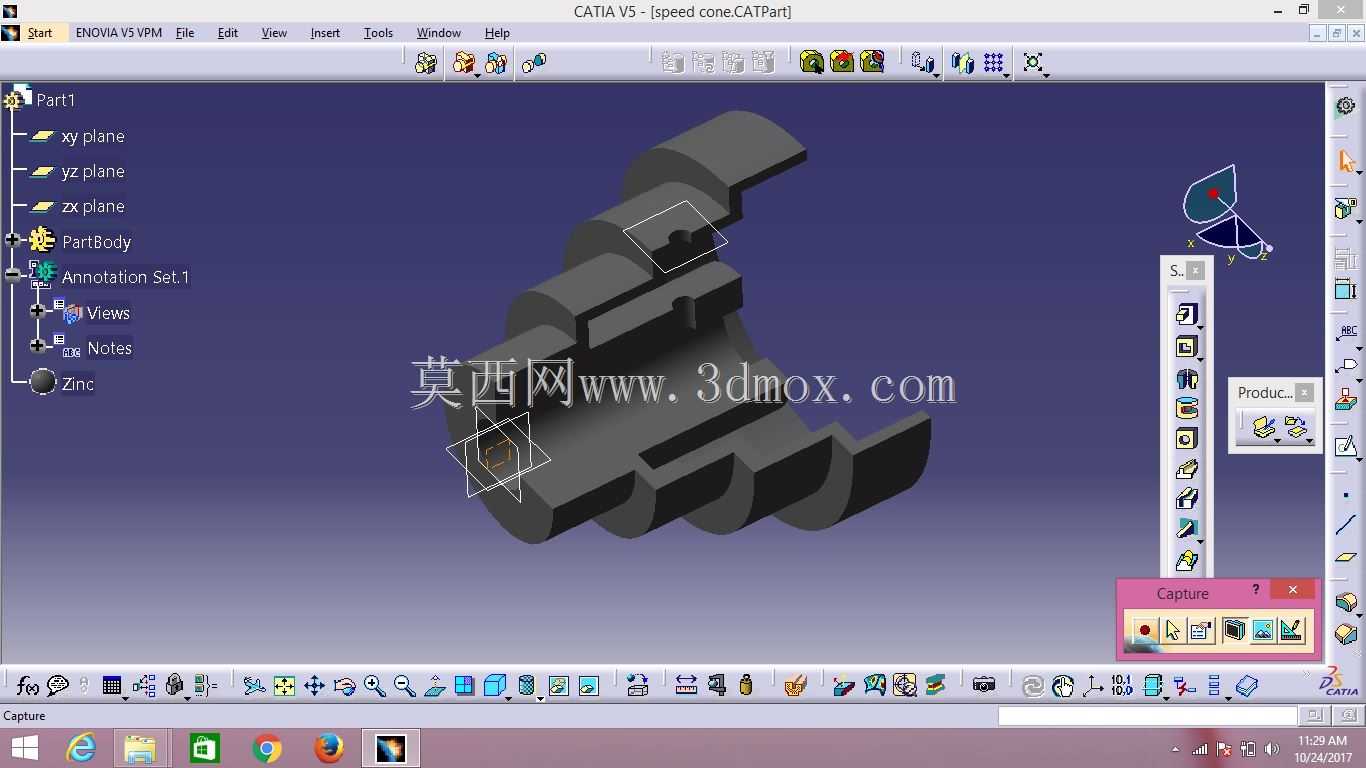

　　在轴系传动系统的转速匹配与动力传递场景中，速度锥是实现无级变速调节、转速反馈联动的核心接触式传动构件，这类构件常见于中小功率的变速传动单元、转速传感联动机构中，依靠锥面的接触摩擦完成转速与扭矩的传递，同时可配合位移机构改变接触位置，实现输出转速的连续调节。从结构设计逻辑来看，该速度锥采用分段式阶梯锥面构型，不同直径的锥段对应不同的传动比区间，锥面的加工粗糙度直接影响接触传动的效率与磨损寿命，设计时需要预留足够的锥面接触宽度，避免局部应力集中导致的锥面压溃或过度磨损。构件主体采用一体化成型的块状基体，基体上设置有定位卡槽与安装凸台，安装时可直接卡入轴系的支撑座滑槽内，不需要额外设计复杂的紧固件连接结构，能够大幅缩减装配工序，

　　同时保证锥面与配合摩擦轮的同轴度误差控制在允许范围内。从安装边界来看，该构件的轴向安装尺寸需要匹配轴系的支撑跨距，径向尺寸需要预留摩擦轮的移动行程空间，避免变速调节过程中出现运动干涉；基体上的减重槽设计并非单纯为了降低重量，更重要的是减少大体积实体结构的加工内应力，避免长期使用过程中出现锥面变形，影响传动精度。在实际应用中，这类速度锥常与转速传感模块配合使用，锥面的转动线速度变化可直接被传感元件捕捉，转化为对应的转速信号反馈给控制系统，因此锥面的形位公差设计需要兼顾传动接触要求与传感检测的精度要求，锥面的圆跳动公差需要控制在较小范围内，避免转速检测出现周期性误差。设计过程中需要重点考虑锥面的耐磨性能，

　　通常会在锥面预留热处理硬化层的加工余量，基体部分则保留足够的韧性，承受传动过程中的冲击载荷；基体上的定位槽与安装面的垂直度公差需要严格控制，保证装配后锥面的回转中心与传动轴轴线平行，避免接触压力分布不均导致的偏磨问题。不同于普通的圆柱摩擦轮，速度锥的锥面角度设计需要综合考虑传动比范围、接触正压力、自锁性能三个核心要素，锥角过小会导致变速调节时的移动阻力过大，锥角过大则会导致接触摩擦力不足，出现打滑丢转的问题，该结构的锥角经过反复校核，能够在常用的传动比区间内保证足够的摩擦力矩，同时调节阻力处于合理范围内。
