起重设备用吊钩接头连接构件

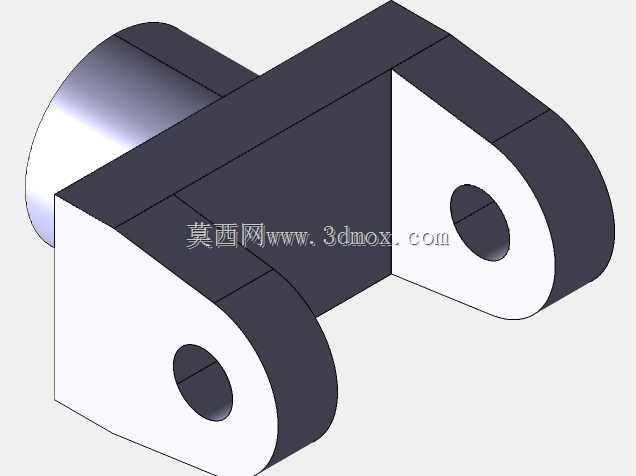

　　该构件作为起重吊装系统里的核心铰接传力零件，主要配套在手动葫芦、桥式起重机、小型吊装架的吊钩总成环节，承担吊重载荷传递与吊钩转动自由度释放的作用，在车间工件转运、建筑材料吊装、设备安装就位等高频作业场景中广泛使用，能够避免吊索在起升过程中出现扭结、别劲的问题，保障吊装作业的载荷传递平顺性。从结构设计逻辑来看，主体采用对称双吊耳加横向套筒的组合构型，两侧带孔耳板为同轴铰接位，用来穿装销轴连接吊钩本体或者上部吊环，横向套筒段则用于和上部的拉力杆件、卸扣类部件配合，实现两个垂直方向的转动自由度，让吊钩在起吊不同重心位置的工件时，能够自适应调整角度，不会在连接位置产生附加的弯曲应力。设计过程中优先考虑受力路径的合理性，

　　所有载荷从两侧耳板的孔位传入后，通过中间的连接块均匀传递到横向套筒部位，耳板端部做圆弧过渡处理，既可以减少应力集中系数，也能避免相邻铰接部件转动时出现结构干涉，耳板上的铰接孔采用等直径通孔设计，公差配合选取基孔制间隙配合，保证销轴穿装后转动灵活无卡滞，同时孔口位置做微小倒角，去除加工毛刺，也方便销轴装配时的导入。安装边界方面，两侧耳板的间距需要匹配对应吊钩挂耳的厚度尺寸，预留不超过1毫米的轴向窜动间隙，避免吊装过程中出现横向窜动产生冲击，横向套筒的内孔直径适配上部连接杆件的轴径，套筒的长度要满足连接杆件的插入深度要求，保证连接强度足够，不会出现拔脱风险。整个构件的外形没有多余的冗余结构，所有非加工面的棱边都做了倒钝处理，

　　避免装配和使用过程中划伤操作人员，铰接孔的位置度公差严格控制，保证两侧耳板的孔位同轴度偏差在允许范围内，防止销轴安装后出现别劲，加速销轴和孔壁的磨损。在实际选型适配时，需要根据额定起重量核算耳板厚度、孔边距以及套筒的壁厚，确保在1.25倍额定载荷的静载试验下，不会出现塑性变形，铰接部位的接触面粗糙度控制在合理范围，既降低转动摩擦阻力，也不会因为表面过于粗糙造成磨损过快，日常维护时只需定期在铰接孔位置加注润滑脂，即可保证长期转动灵活，适配多数轻小型起重设备的吊钩总成改装与备件替换需求。
