剖分式滑动轴承安装支座结构设计

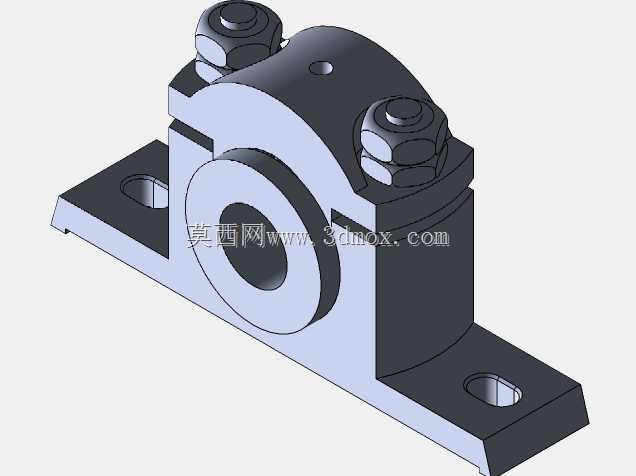

　　在常规带式输送机、小型风机、轻工输送线这类中低速重载传动场景里，轴系的径向支撑往往需要兼顾安装便利性与后期维护效率，这款剖分式滑动轴承支座就是针对这类需求完成的结构设计。不同于整体式轴承座必须从轴端穿装的局限，该结构采用上下对开的分体设计，上盖与底座通过两侧的六角螺栓副实现锁紧，当轴系需要检修、更换轴瓦时，无需拆卸轴端的联轴器、带轮等传动部件，只需松开两侧锁紧螺母即可掀开上盖完成维护作业，大幅降低产线停机维护的工时消耗。底座采用带两个长圆形安装孔的平板式安装脚，长圆孔的设计预留了安装位置的调整余量，现场安装时可以根据机架的实际孔位偏差微调支座的固定位置，降低对机架加工精度的要求，适配不同公差等级的安装基面。

　　支座的轴瓦安装腔为同轴圆柱面，加工时需要保证上下半腔的同轴度公差控制在0.02mm以内，避免轴系运转时出现偏磨、发热的问题；两侧的螺栓安装位预留了足够的扳手操作空间，实际装配时可以用标准套筒扳手直接完成锁紧，不需要额外设计特殊工装。从安装边界来看，底座的两个安装孔中心距按照常用的中小功率传动轴系支撑间距设计，安装脚的底面为全平面加工，安装时可以通过铜皮垫片调整支座的水平度，保证轴系的同轴度要求。上盖顶部设计了一个小直径的油杯安装孔，可以加装直通式压注油杯，定期向轴瓦摩擦面加注润滑脂，降低轴颈与轴瓦的磨损速率，延长部件使用寿命。结构设计时特意将螺栓的锁紧位置布置在轴腔的两侧外侧，避免螺栓杆与旋转的轴颈发生干涉，

　　同时上盖与底座的结合面采用精加工平面，合装时不需要额外加装密封垫即可保证轴腔的贴合精度，防止润滑脂泄漏。在实际选型应用时，需要根据支撑轴的直径匹配对应规格的轴瓦，同时核算支座的承载能力是否满足轴系的径向载荷要求，对于有冲击载荷的工况，可以适当加大螺栓的锁紧扭矩，保证上下座体的结合刚度，避免运转过程中出现结合面错位的问题。
