壁挂式电气控制箱体结构设计方案

　　这款壁挂式电控箱体主要面向工业现场低压配电、小型设备控制回路集成场景，常见于车间工位旁、自动化产线侧方、小型设备配套电控单元安装区域，用来容纳断路器、继电器、小型PLC、接线端子等电气元件，为内部器件提供防尘、防外物触碰的物理防护，同时规整现场布线，避免线路裸露带来的安全隐患。

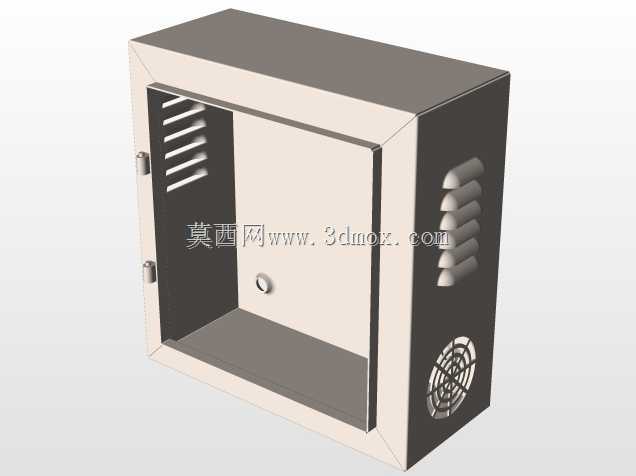

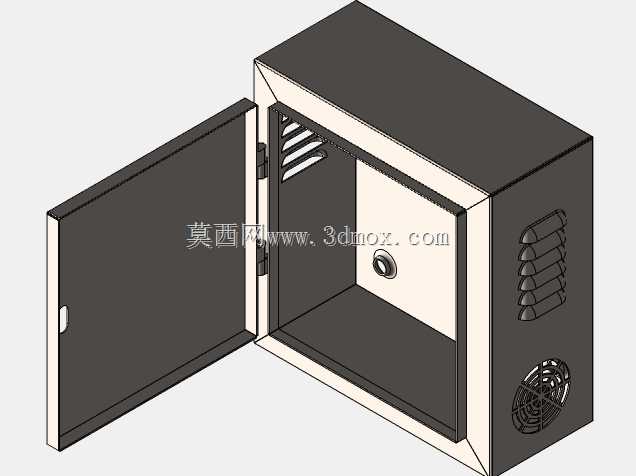

　　从结构设计来看，箱体采用单开门侧开结构，门体与箱体主体通过暗藏式合页连接，开合角度可满足日常元件检修、接线操作的空间需求，门侧配置的锁具可实现关门后的锁紧，避免非运维人员随意开启触碰带电部件。箱体右侧侧板预留了多组通风槽与轴流风机安装位，通风槽采用向下倾斜的百叶结构，既能保证内外空气流通带走内部元件工作产生的热量，又能避免外部飞溅的水滴、灰尘直接落入箱体内部；下部的风机安装位适配常规尺寸的轴流散热风机，可根据内部元件的发热功率选择是否加装，形成强制风冷的散热回路，适配不同功率等级的电控元件安装需求。

　　箱体内部预留了整块安装背板，背板与箱体后壁留有足够的走线间隙，方便二次回路布线时的线路整理与扎带固定，元件可通过导轨或者螺丝直接固定在背板上，适配常规DIN导轨安装的电气元件，也支持非标元件的直接打孔固定。箱体的安装边界设计充分考虑壁挂场景的需求，背部预留了壁挂安装的固定孔位，孔位间距符合常规墙面安装的承重分布要求，可直接通过膨胀螺栓固定在混凝土墙面或者设备支架上，不需要额外制作安装转接件。

　　在细节设计上，门体内侧预留了密封条安装槽，可粘贴发泡橡胶密封条，关门后可实现箱体结合面的密封，提升防护等级；箱体的边角采用圆弧过渡处理，避免钣金锐边对安装、运维人员造成划伤，所有钣金折弯处均做了去毛刺处理，符合电气控制柜的结构安全要求。箱体的内部净空间可容纳最多20个模数的低压断路器搭配小型控制元件，满足小型单机设备、工位配电的容量需求，整体外形尺寸紧凑，不会占用过多的安装空间，适合在空间有限的车间现场、设备内部夹层等位置安装使用。
