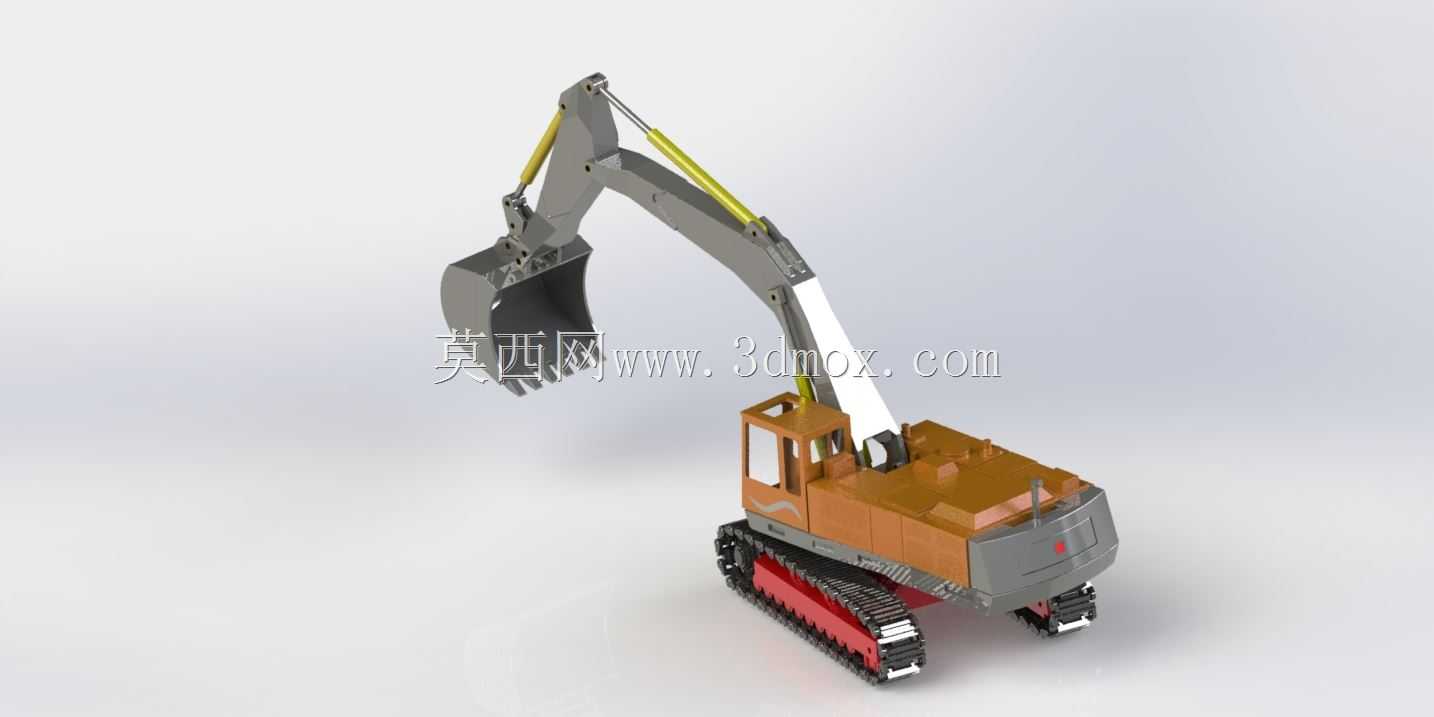

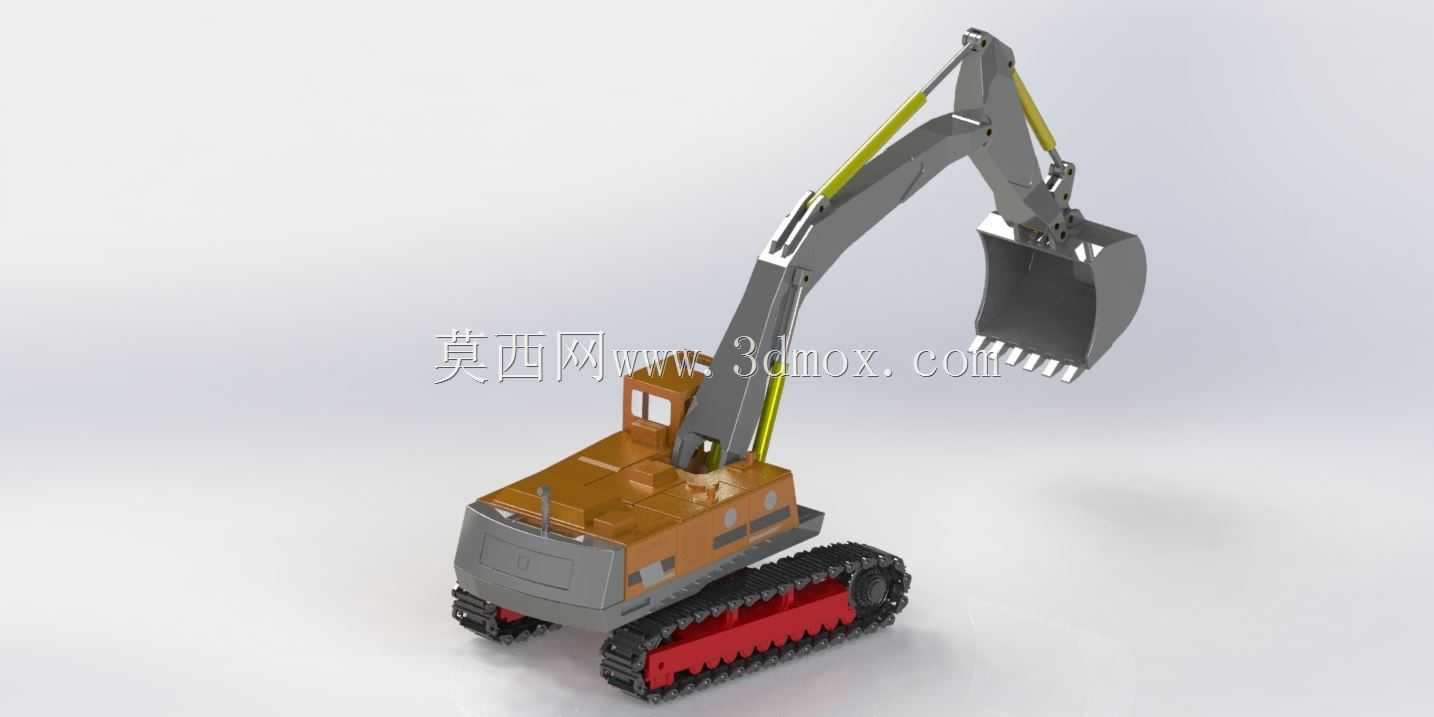

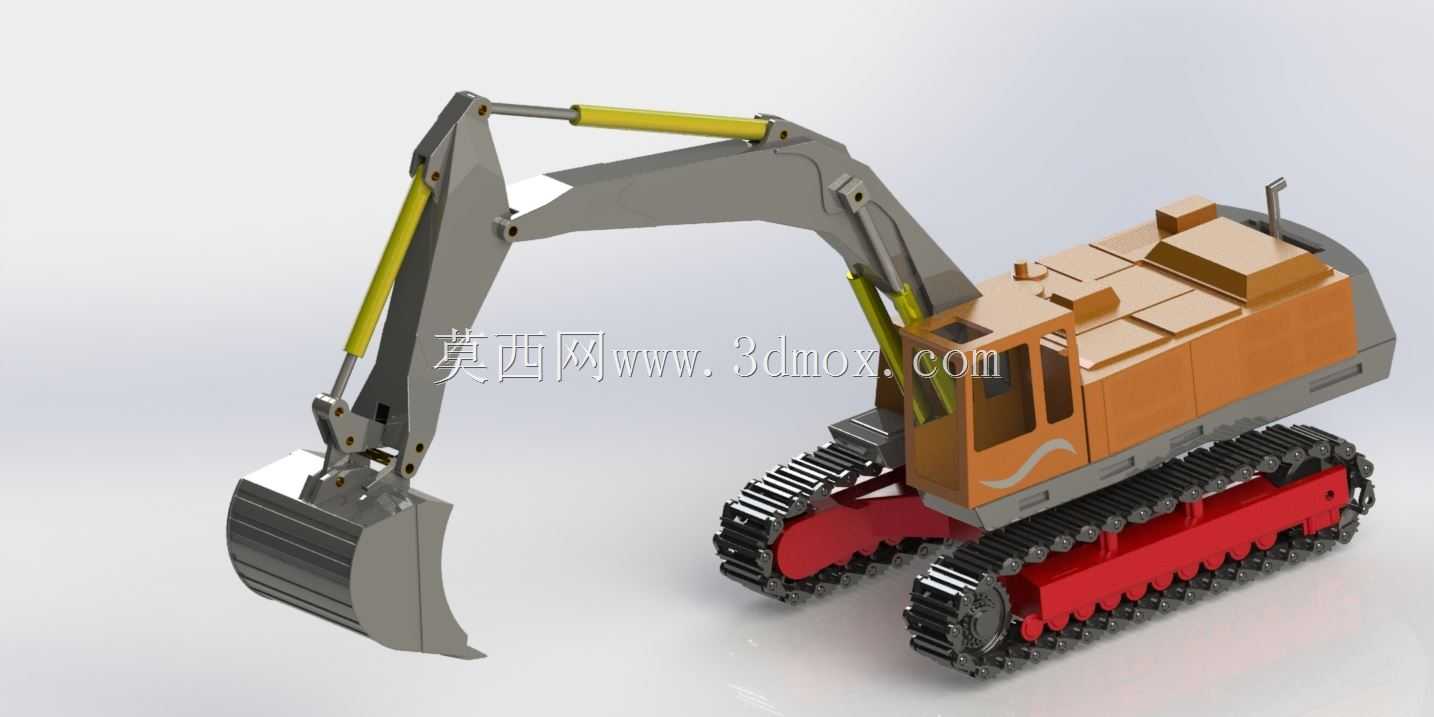

履带式液压挖掘机械结构三维设计

　　该履带式液压挖掘设备的三维结构设计，核心围绕土方作业、矿山剥离、市政工程开挖等典型施工场景的实际需求展开，整套结构拆分覆盖炮塔底座、操作舱室、动臂总成、斗杆总成、铲斗部件、液压执行元件、履带行走机构等独立模块，各部件的装配边界完全按照实际工程设备的干涉校验标准设置，可直接用于结构原理演示、装配工艺验证以及教学实训场景。从设计逻辑来看，整套结构优先保障作业工况下的受力合理性，动臂与斗杆的铰接点位置经过多轮受力校核，匹配液压油缸的伸缩行程范围，可实现从地面下挖至地面以上卸料的全作业覆盖，铲斗的切削刃角度按照常规土方作业的切入阻力最优值设置，斗齿与斗体的连接结构预留了磨损件更换的安装间隙，无需拆解主结构即可完成易损件替换。

　　履带行走部分采用分体式履带板设计，搭配驱动轮、导向轮与支重轮的排布结构，底盘架与行走架的连接位置预留了回转支承的安装空间，可实现上部作业总成360度全回转，履带张紧机构的结构在模型中完整还原，可直观展示张紧度调节的动作逻辑。上部操作舱的外形按照工程设备的视野要求设计，舱室侧面与前侧的可视范围覆盖铲斗全作业区间，舱顶预留了排气与照明部件的安装位，机身侧部的覆盖件按照液压管路、燃油箱、液压油箱的排布空间做了分区设计，各部件之间预留了管路布置与检修操作的间隙，避免实际装配中出现空间干涉。液压油缸的活塞、缸筒、铰接端结构均做了分件处理，可直观展示液压执行元件的内部装配关系，各铰接点的销轴、衬套结构也完整还原，

　　可用于演示作业过程中各部件的相对运动轨迹，整套模型的各部件尺寸比例严格参照同吨位级实机参数设置，安装配合面的公差预留符合机械设计通用规范，既可以作为三维建模的结构参考，也可用于虚拟仿真场景下的作业动作模拟，帮助设计人员快速理解履带式挖掘机的结构组成与运动逻辑，在新品研发的概念设计阶段，可直接基于该结构框架做参数调整，适配不同作业吨位、不同工况场景的定制化设计需求，减少前期结构搭建的重复工作量。
