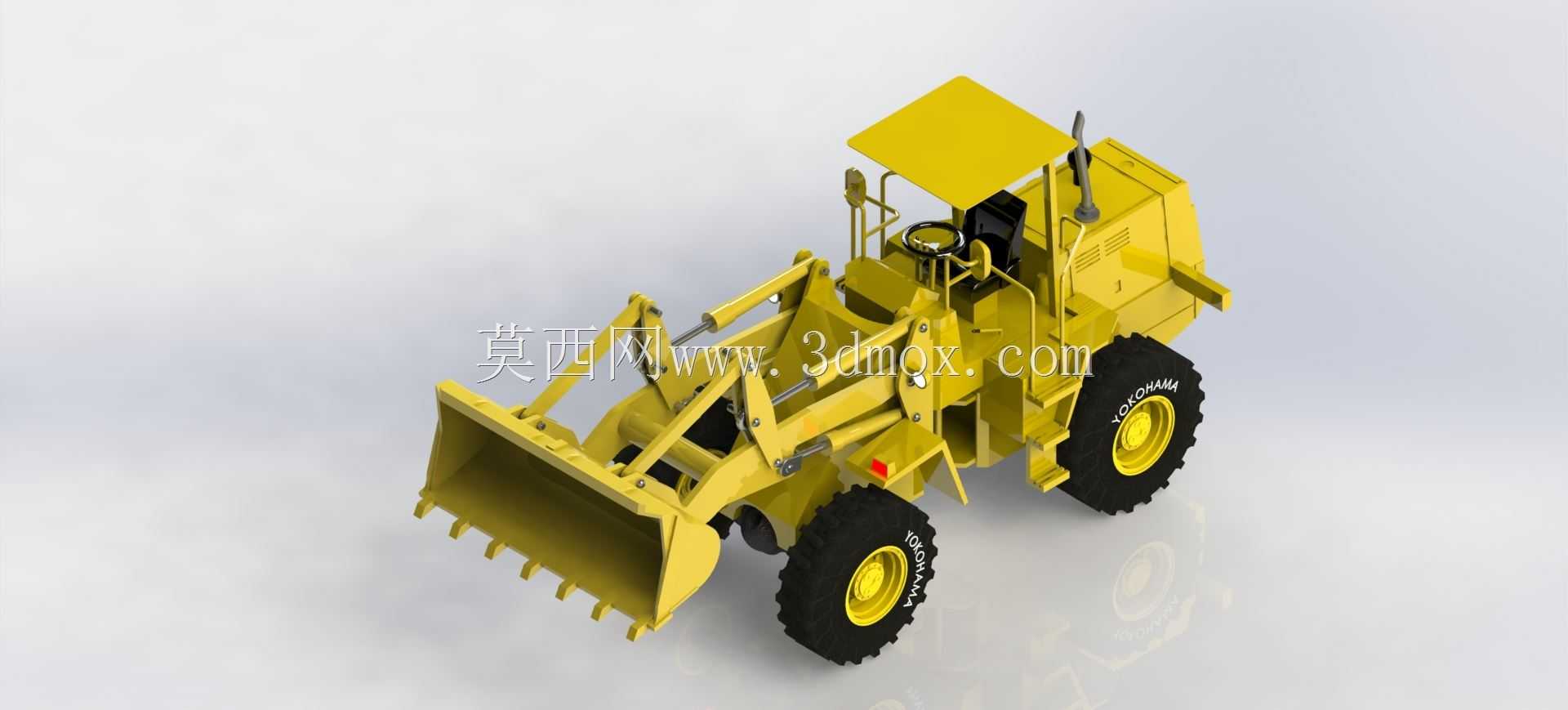

JCB轮式装载机整机结构三维设计

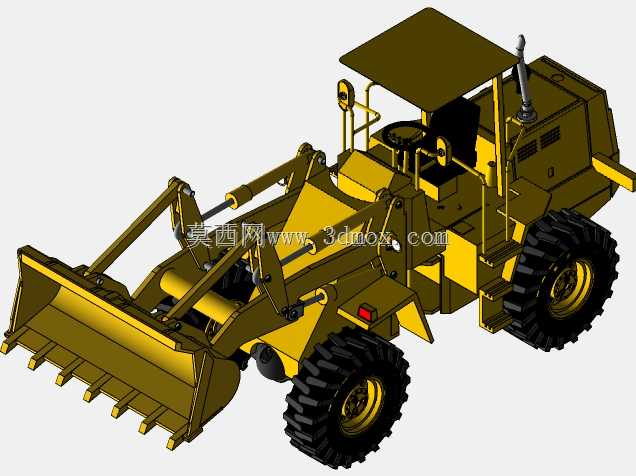

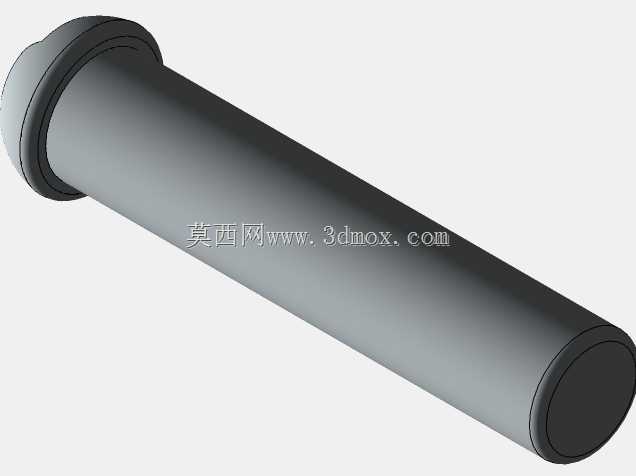

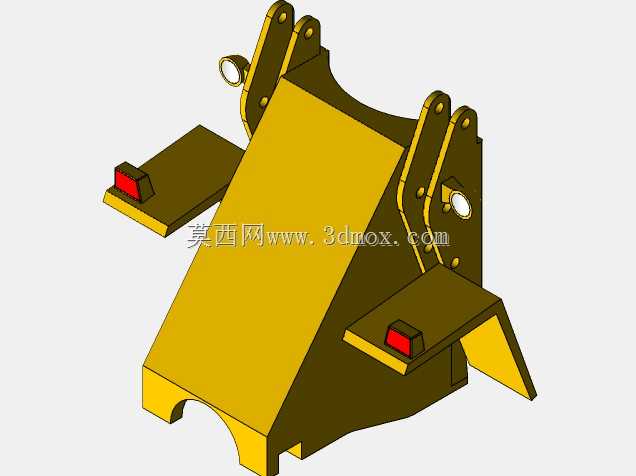

　　这款轮式装载机的三维结构设计，核心围绕散料装卸转运的高频作业场景展开，适配矿山剥离、基建土方、厂区料场堆取料、市政工程清障等多类作业需求，可完成松散土石方、砂石骨料、煤炭、矿渣等散状物料的铲装、短距离转运、卸料作业，也可通过更换属具完成轻度推平、重物抬吊、场地清理等拓展作业。设计过程中先完成整机作业参数的边界锁定，明确额定铲装载荷下的整机稳定性阈值，再通过自顶向下的建模逻辑完成各系统的结构匹配，避免后期装配出现干涉问题。整机采用铰接式车架结构，前后车架通过中央铰接销连接，转向时通过铰接点折腰实现小半径转弯，适配狭窄料场、工地便道的转向需求，转向角的设计预留足够余量，避免极限转向时液压管路、传动部件发生剐蹭。

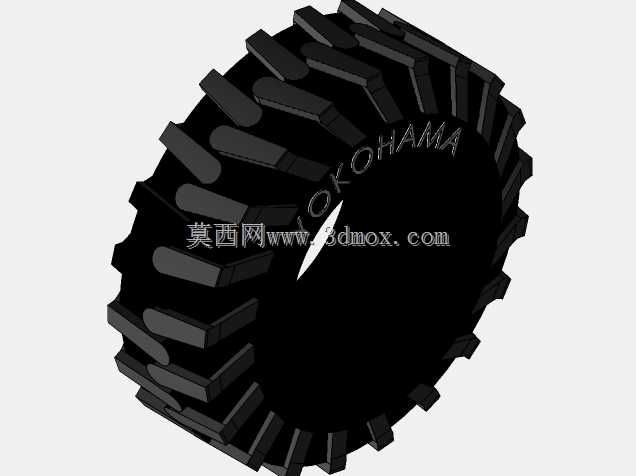

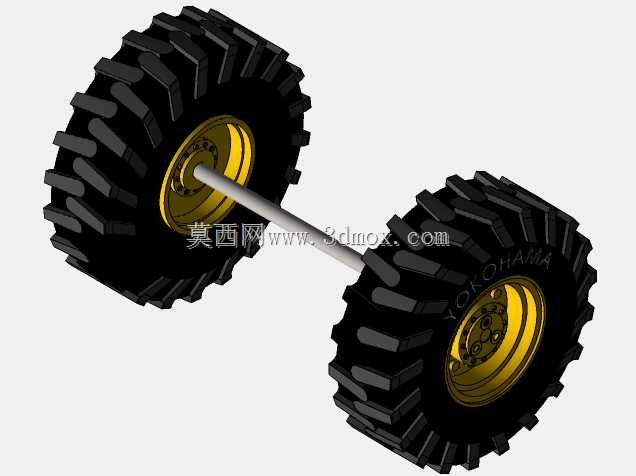

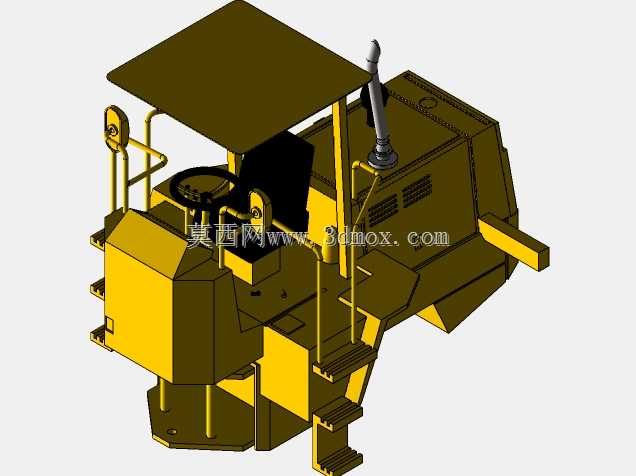

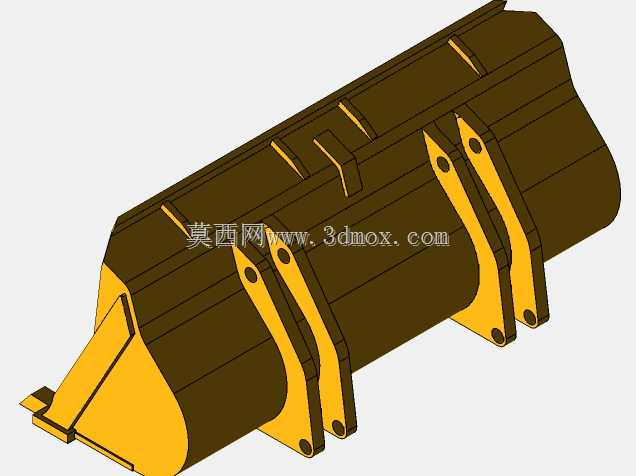

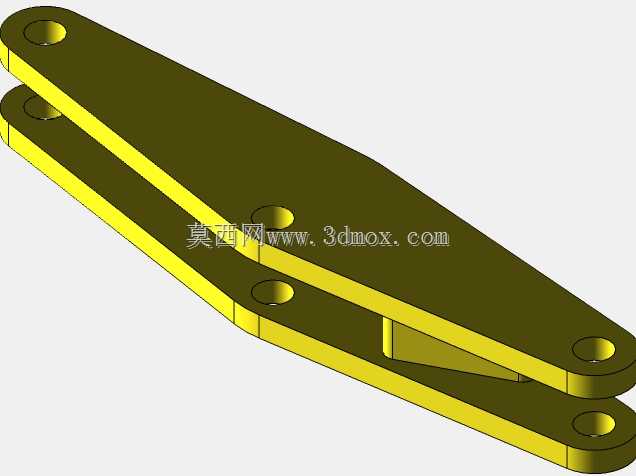

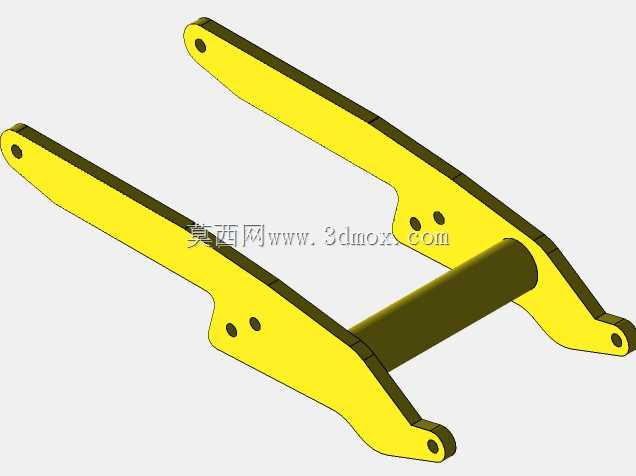

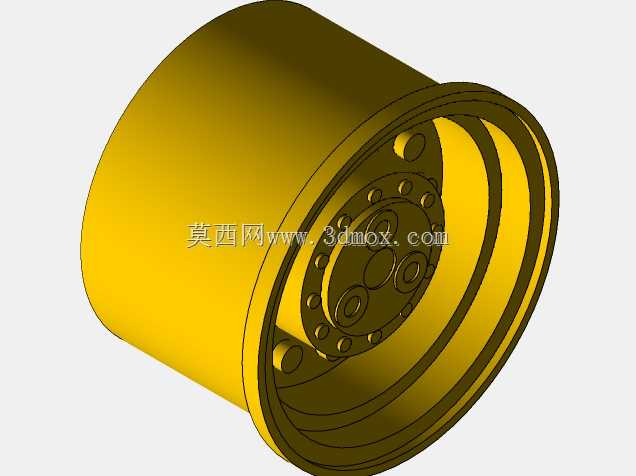

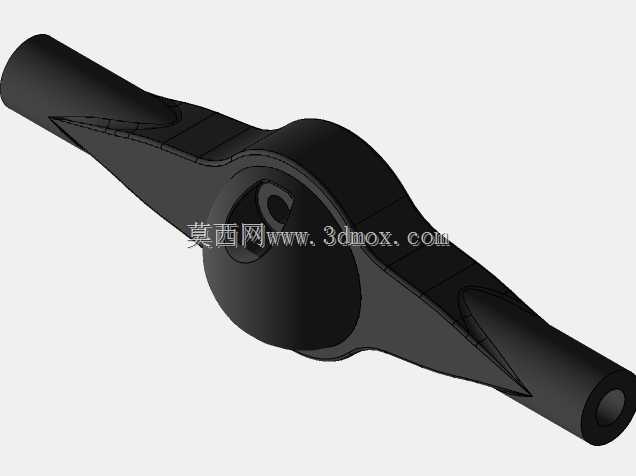

　　工作装置采用反转六连杆机构，铲斗的收斗角、卸料角经过运动仿真验证，确保在任意举升高度下，铲斗都能完成平稳收料与快速卸料，不会出现物料撒漏或者卸料不净的问题；动臂的铰接点位置经过多轮迭代优化，兼顾了最大举升高度下的卸料距离，以及地面铲掘时的插入力传递效率，铲斗斗齿采用可更换结构，磨损后可单独更换斗齿无需更换整个铲斗，降低后期运维成本。行走系统采用大直径越野轮胎，胎面花纹针对非铺装路面的抓地力需求设计，轮边减速结构的布置预留了足够的离地间隙，避免工地凹凸路面、碎石堆刮蹭底盘部件；驾驶室采用敞篷带防护顶棚的结构，顶棚高度经过人机工程校核，确保操作人员坐姿下有足够的头部空间，同时视野覆盖铲斗作业全范围，操作杆件的布置位置符合常规操作习惯，

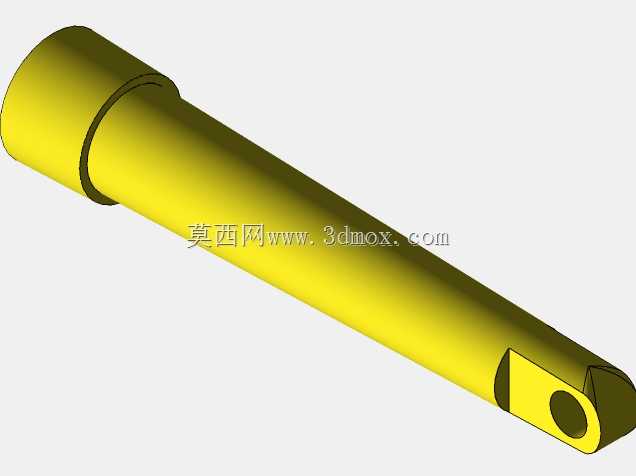

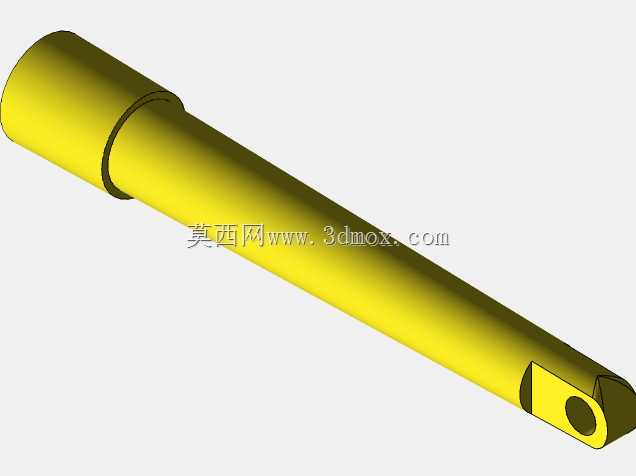

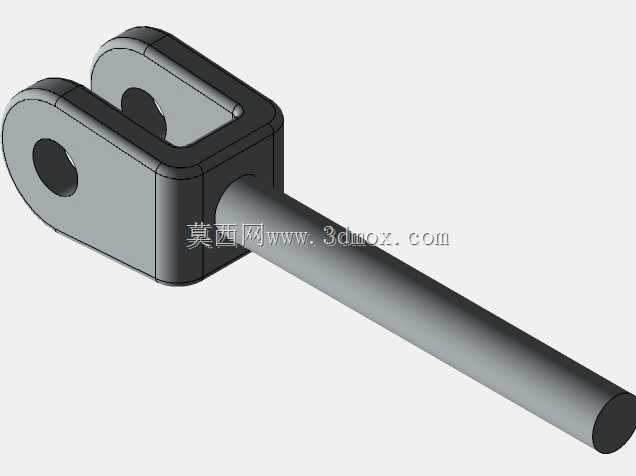

　　降低长时间作业的操作疲劳。液压管路的走向全部沿车架内侧布置，通过管卡固定在结构件上，避免作业过程中被落石砸损或者被物料剐蹭，管路的弯曲半径满足液压元件的安装要求，不会出现弯折堵流的问题。整机的外形尺寸控制严格，总长度、宽度、高度符合道路转运的尺寸边界要求，可通过平板拖车完成不同作业点的转场，无需额外拆解部件；各部件的安装接口全部采用标准化设计，动臂油缸、转向油缸、行走泵等部件的安装座尺寸匹配通用配件规格，方便后期维护更换。建模过程中对所有运动部件做了干涉检查，确保动臂举升、转向、铲斗翻转全行程内，部件之间无碰撞，铰接点的配合间隙预留了实际装配的公差余量，避免三维模型与实际生产装配出现偏差。
