液压挖掘机工作臂结构三维设计

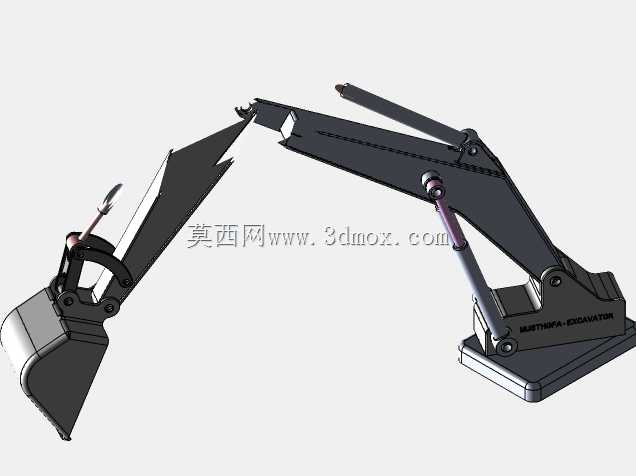

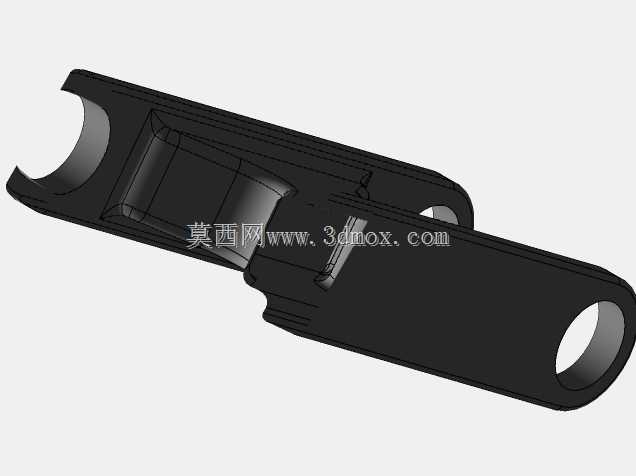

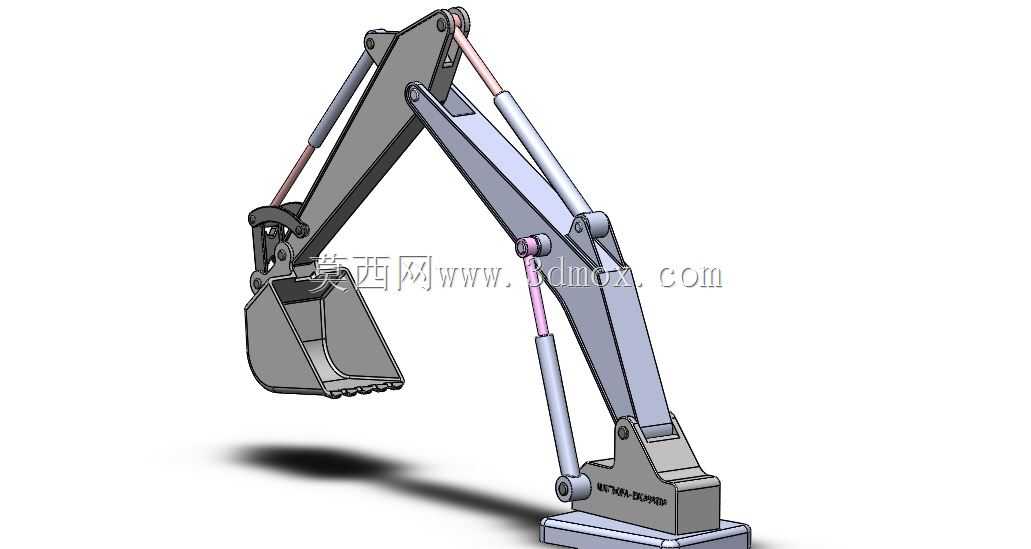

　　这套液压挖掘机工作臂模型，还原了中小型挖掘设备核心作业执行端的完整铰接结构，可直接用于挖掘设备作业性能仿真、结构受力校核、液压系统匹配验证等工程场景，覆盖土方开挖、基坑整理、散料装卸、市政管线施工等常见作业工况的结构适配需求。从实际作业逻辑来看，挖掘臂的三段式铰接布局完全匹配液压驱动的动作逻辑，动臂根部铰接于上车转台的安装座，通过双作用液压缸的伸缩实现大臂的举升与下落，承担整个工作装置的载荷传递；斗杆铰接于动臂前端，由中部液压缸驱动实现收展动作，调整作业半径与挖掘深度；铲斗铰接于斗杆末端，通过摇杆连杆机构与铲斗液压缸连接，完成挖掘、收料、卸料的末端动作，各铰接点的销轴配合间隙、轴套安装位都按照实际工程公差预留，

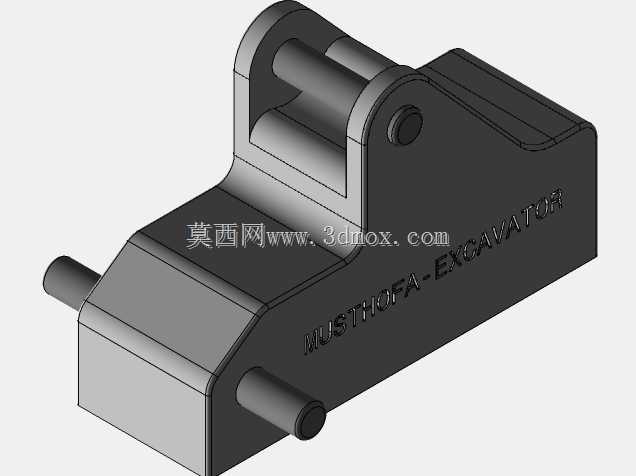

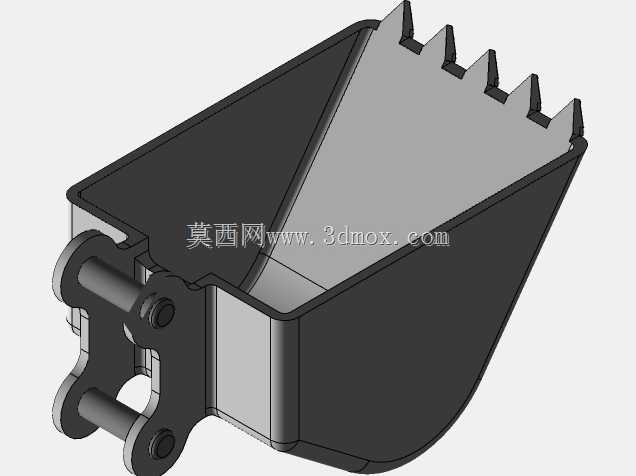

　　可直接用于运动干涉检查。设计过程中优先考虑了作业边界的合理性，各液压缸的行程参数匹配对应臂段的极限摆角，避免动作过程中出现缸体拉脱、结构碰撞的问题，动臂的弯板结构采用变截面设计，在根部受弯矩最大的区域加厚腹板厚度，向臂端逐步减薄，在保证结构强度的前提下控制整体重量，降低上车转台的承载负荷。安装边界方面，动臂根部的铰接孔中心距、转台连接座的安装孔位都适配常规6-8吨级小型挖掘机的上车布局，各液压缸的铰接耳板孔径、销轴规格统一采用行业通用尺寸，方便后续替换不同参数的液压元件做性能对比。铲斗的斗唇角度、斗容参数匹配常规土方作业需求，斗齿安装座预留了标准焊接位，可根据作业工况更换岩石斗、窄沟斗等不同属具，

　　斗杆前端的铰接点还预留了辅助管路的安装空间，可拓展破碎锤、液压剪等附属作业工具的接口。整套结构的铰点位置经过反复优化，在常用挖掘深度区间内，液压缸的推力输出处于高效区间，避免出现作业死角或者液压系统憋压的问题，各臂段的内部加强筋布局完全贴合受力传递路径，在偏载挖掘工况下可将载荷均匀分散到主腹板上，减少局部应力集中导致的结构开裂风险。
