传感器装配用层叠式定位固定装置

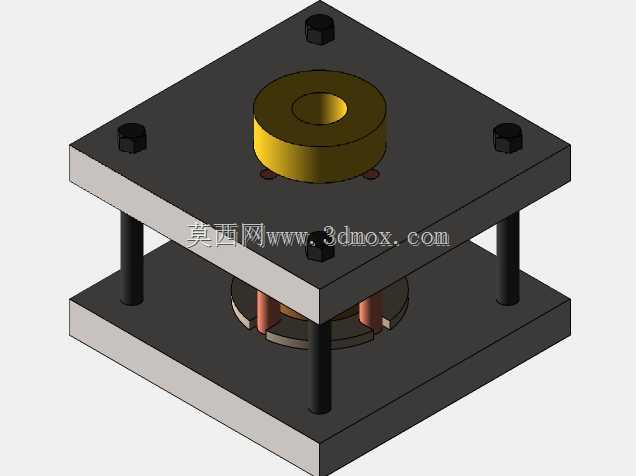

　　在传感器精密装配、性能检测工序中，这类层叠式固定装置是工位上的核心定位载体，主要承担待加工或待检测传感器本体的精准装夹定位，避免工序流转、压装、检测过程中工件出现偏移、翘曲问题，保障各工序的重复定位精度。装置整体采用上下双层板式承载结构，四根导向立柱分布于板件四角，既为上下板的开合动作提供垂直导向，也能在合模状态下承担侧向载荷，避免装夹过程中板件出现倾斜错位。上层板中心设置带中心通孔的黄铜色定位套，该部件直接对应传感器的上端定位基准，中心通孔可避让传感器的引线端或者检测探头，避免装夹时对传感器的敏感元件造成挤压损伤；定位套与上层板采用嵌入式装配，可根据不同规格传感器的外形尺寸更换对应内径的定位套，拓展装置的适配范围。

　　下层板作为承载基座，中心设置仿形定位槽，槽内配套弹性支撑柱，装夹时传感器本体放置于定位槽内，弹性支撑柱可提供均匀的轴向支撑力，配合上层板的下压力实现工件的轴向锁紧，避免刚性压装造成传感器外壳变形。板件的锁紧采用内六角螺栓组件，四角的螺栓可同步调节锁紧力，针对不同壁厚、不同材质的传感器外壳，可灵活调整下压量，平衡装夹可靠性与工件防护需求。从安装边界来看，装置整体为正方形板式结构，下层基座的底面为全平面设计，可直接通过T型槽螺栓固定在装配工作台、检测平台或者压装设备的工作面上，不需要额外设计过渡连接法兰；四根导向立柱的高度决定了装置的最大开合行程，可满足高度在30mm以内的各类柱状、盘状传感器的装夹需求，

　　上层板与下层板的平行度公差控制在0.02mm以内，保障装夹后传感器的轴线与压装、检测轴线的同轴度要求。在实际产线应用中，这类固定装置可直接集成到传感器的半自动装配工位，配合小型气动压头完成传感器端盖压装、密封圈装配等工序，也可单独作为检测工位的定位夹具，配合视觉检测设备、性能测试探针完成传感器的出厂检测工序，相比通用台钳类装夹工具，其定位重复精度可控制在0.01mm以内，且不会对传感器的外壳漆面、敏感元件造成装夹损伤，能有效降低精密传感器生产过程中的装夹报废率。设计过程中优先考虑了装夹动作的便捷性，四角的导向立柱采用过盈配合压装在下层基座上，上层板通过直线轴承与立柱配合，开合动作顺滑无卡滞，操作人员取放工件时只需松开对角的两颗螺栓即可抬起上层板，不需要完全拆卸所有锁紧件，能有效缩短单工位的装夹辅助时间，适配中小批量传感器的柔性生产需求。
