高刚性多工位机械加工夹紧定位组件

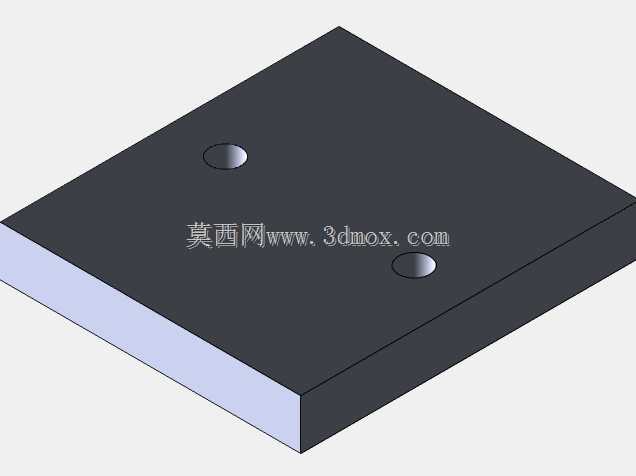

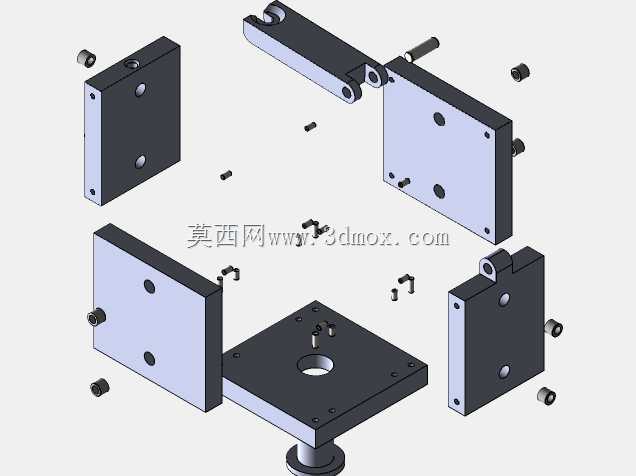

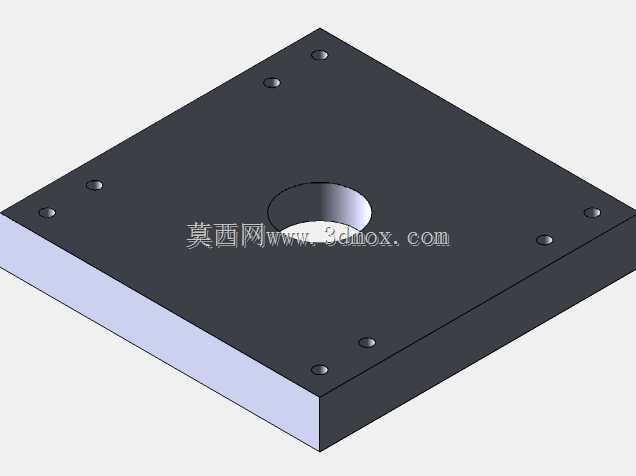

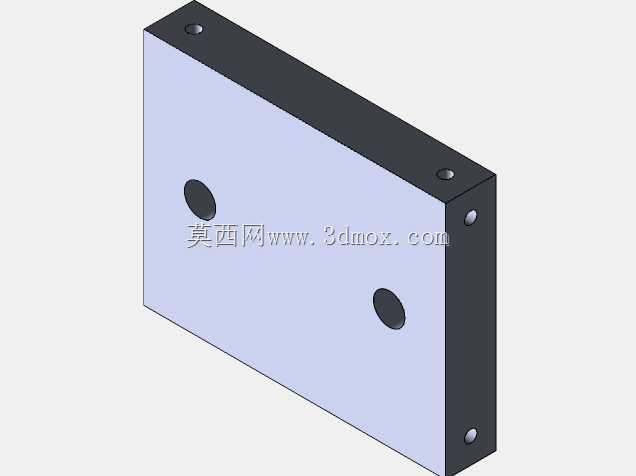

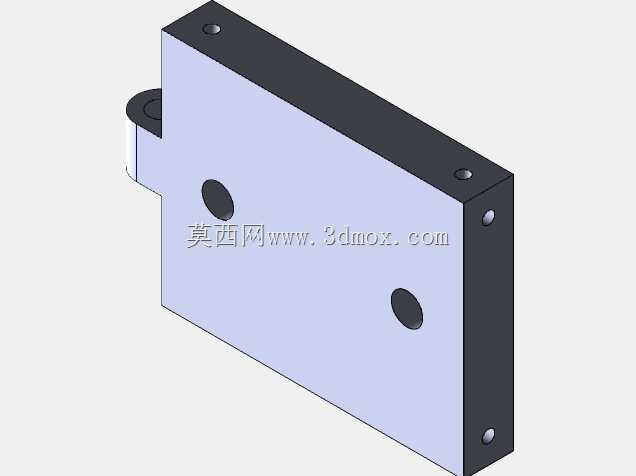

　　这套夹紧定位组件主要面向中小批量金属切削加工场景设计，可适配立式加工中心、数控铣床等常规机加工设备的工作台安装，解决异形厚重工件装夹找正耗时、夹紧刚性不足导致加工振颤的痛点。整套组件采用模块化拼接思路，由五块独立安装基座、配套连接臂与标准紧固件组成，各基座可根据工件外形尺寸灵活调整安装位置，无需额外制作专用焊接夹具底座，适配不同轮廓尺寸的工件装夹需求，单块基座的安装孔位采用等间距阵列设计，可直接配合工作台T型槽螺栓完成固定，安装边界可覆盖400mm×400mm范围内的工件装夹，最小可装夹100mm×100mm的小型块状工件。组件的核心设计逻辑围绕高刚性夹紧展开，所有基座与工件接触的定位面均采用平面度0.02mm以内的精磨处理，

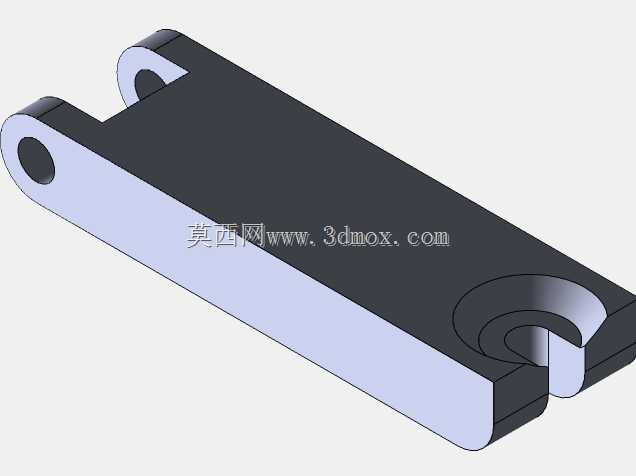

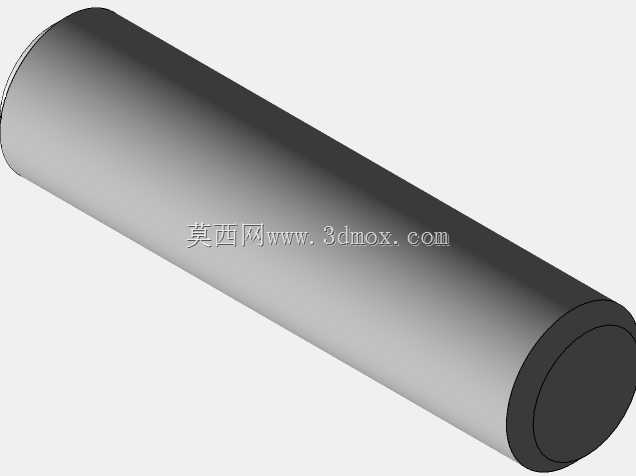

　　连接臂与基座的铰接位置采用间隙配合的圆柱销定位，锁紧后无多余活动间隙，避免加工过程中因切削力作用产生夹具位移。在实际加工场景中，厚重工件吊装到位后，可先通过各基座的定位面完成初步靠位，再调整连接臂的压紧角度，通过紧固件锁紧即可完成装夹，相比传统台虎钳或压板装夹，可减少60%以上的找正时间，同时因为夹紧点分布均匀，可承受更大的切削进给量与切削深度，在进行大余量铣削、深孔钻削等重切削工序时，不会出现工件松动、让刀的问题。各基座的侧面预留有标准紧固件安装孔，可根据加工需求扩展加装定位挡块、辅助支撑等配件，适配带斜面、异形轮廓工件的装夹需求，连接臂的长度可根据工件高度进行选配，最高可适配200mm高度的工件装夹。

　　整套组件的所有配合面均做了倒角处理，避免安装过程中出现磕碰划伤，紧固件采用内六角圆柱头螺钉，可使用标准内六角扳手完成锁紧操作，无需专用工装，日常维护仅需定期清理定位面的切屑残留、给铰接销轴加注少量润滑脂即可，长期使用后若出现定位面磨损，可单独对单块基座进行修磨或更换，无需整体报废，有效降低生产现场的工装维护成本。在粗加工工序中使用该组件时，可将切削参数提升至常规压板装夹的1.5倍左右，不会出现振刀纹，加工后的工件平面度可稳定控制在0.05mm以内，减少后续精加工的余量预留，缩短整体加工周期。
