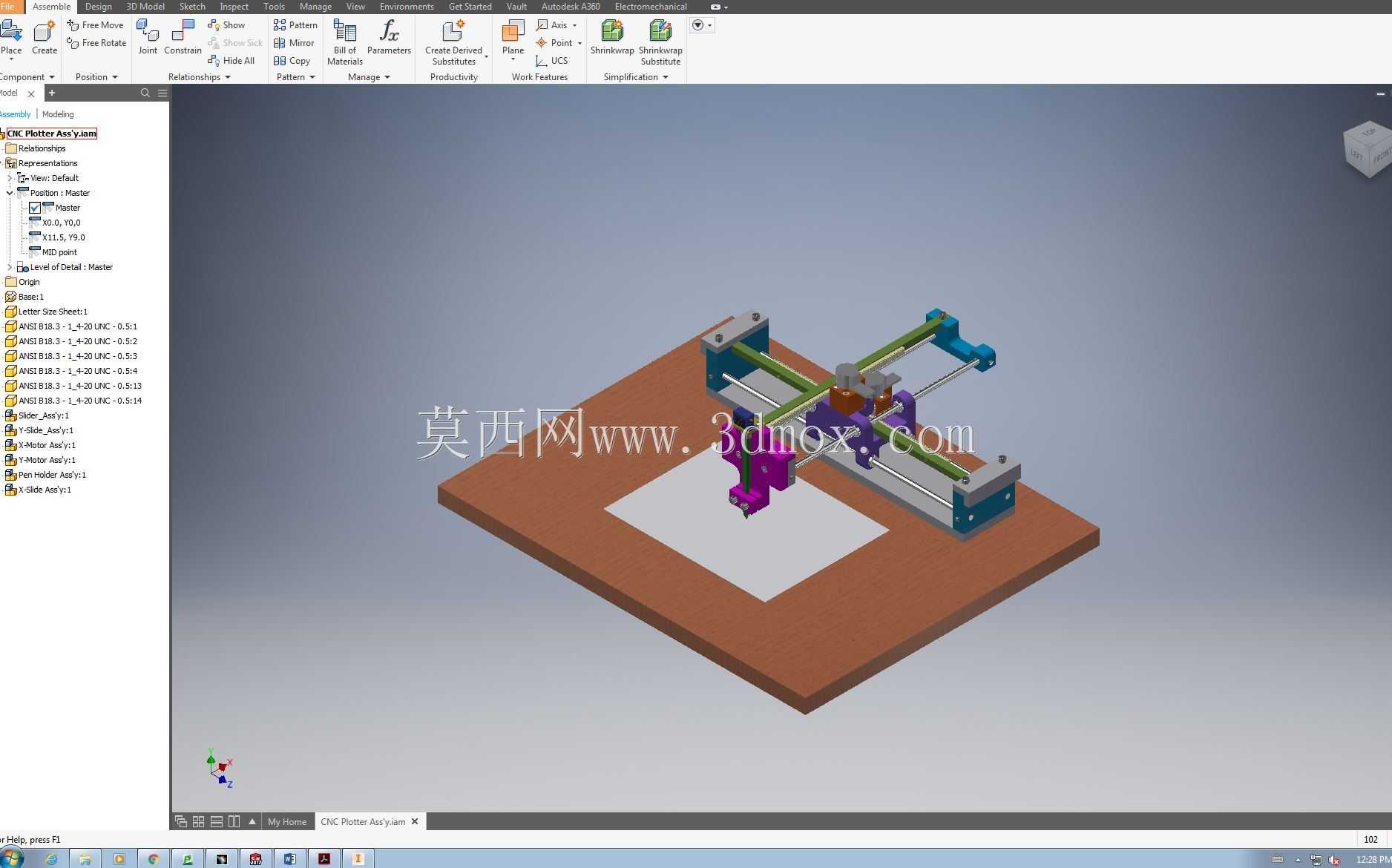

小型步进驱动数控绘图执行机构设计

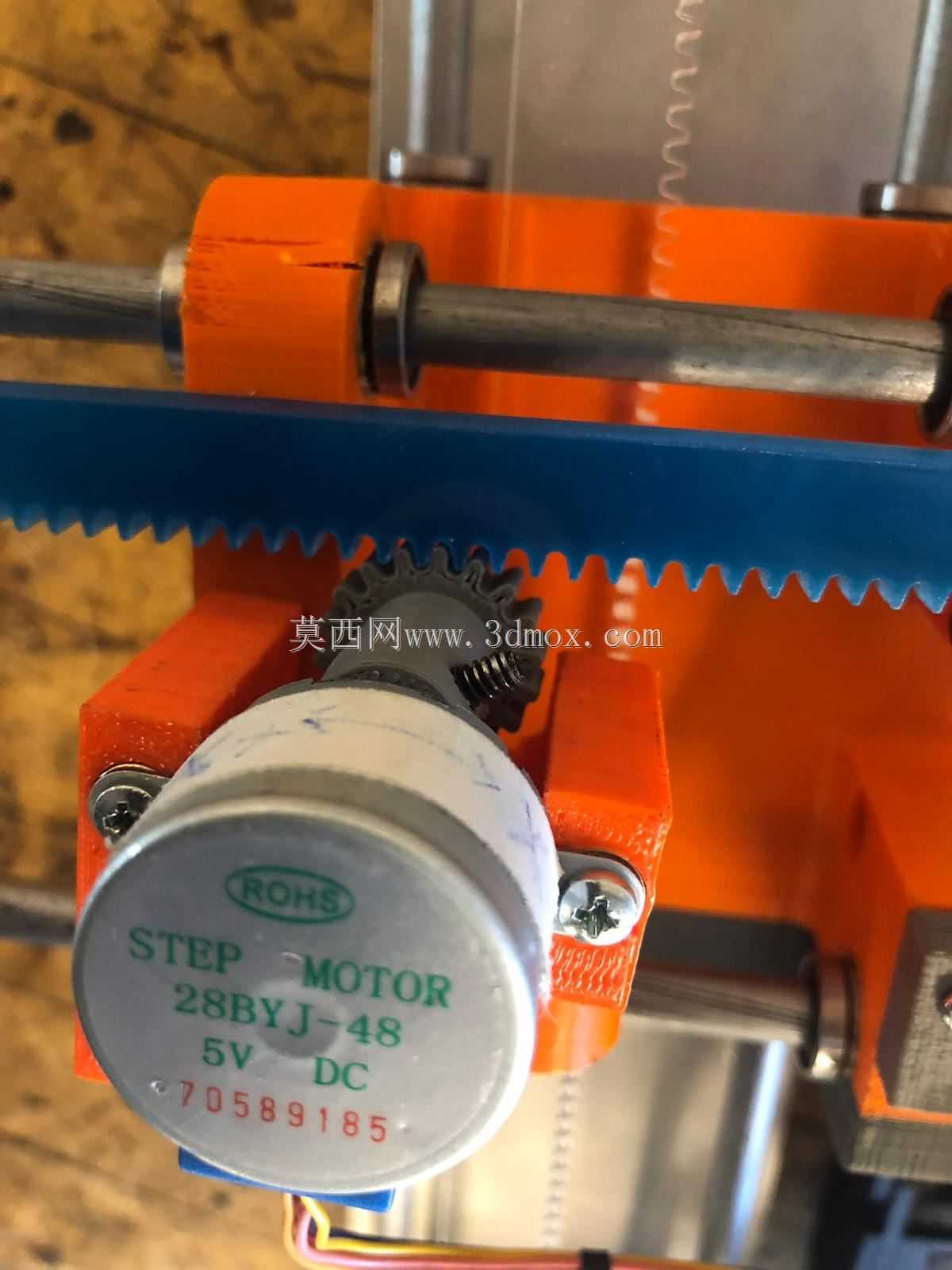

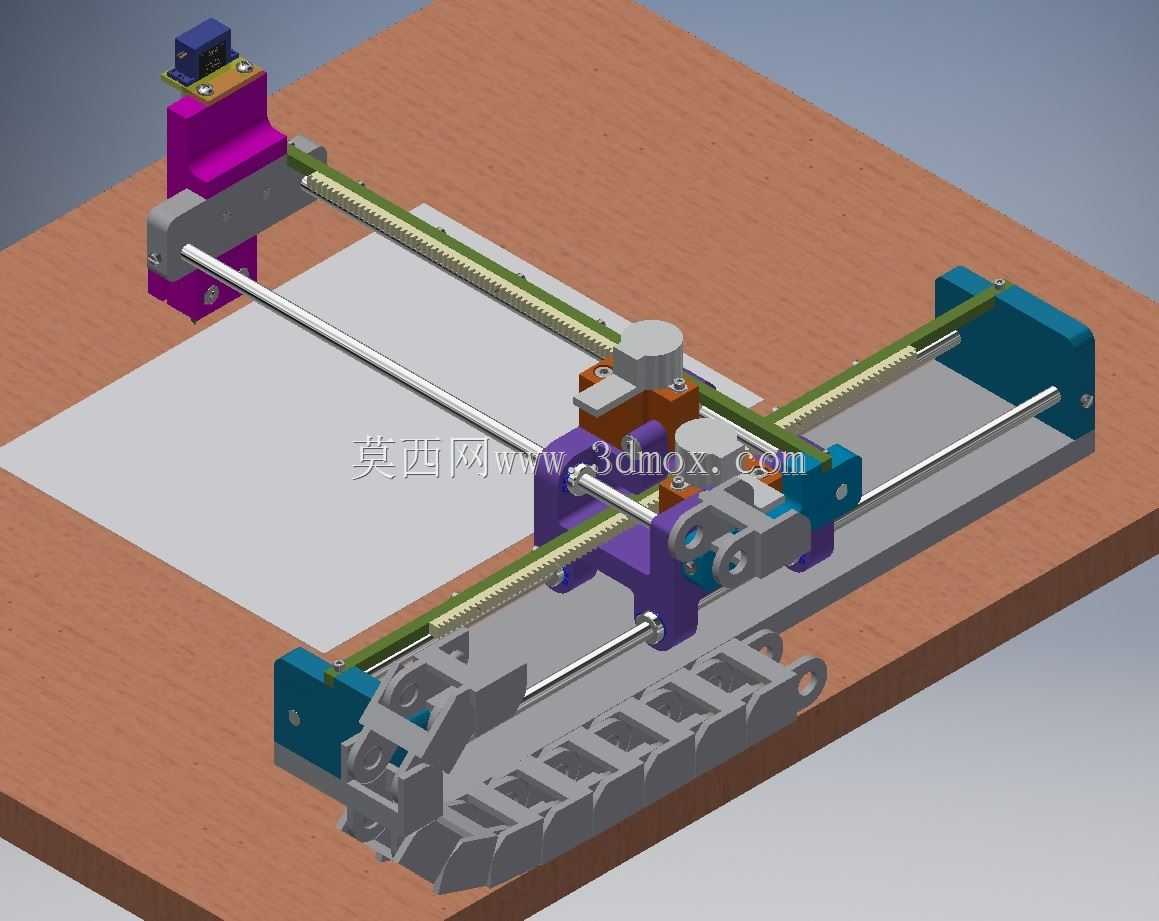

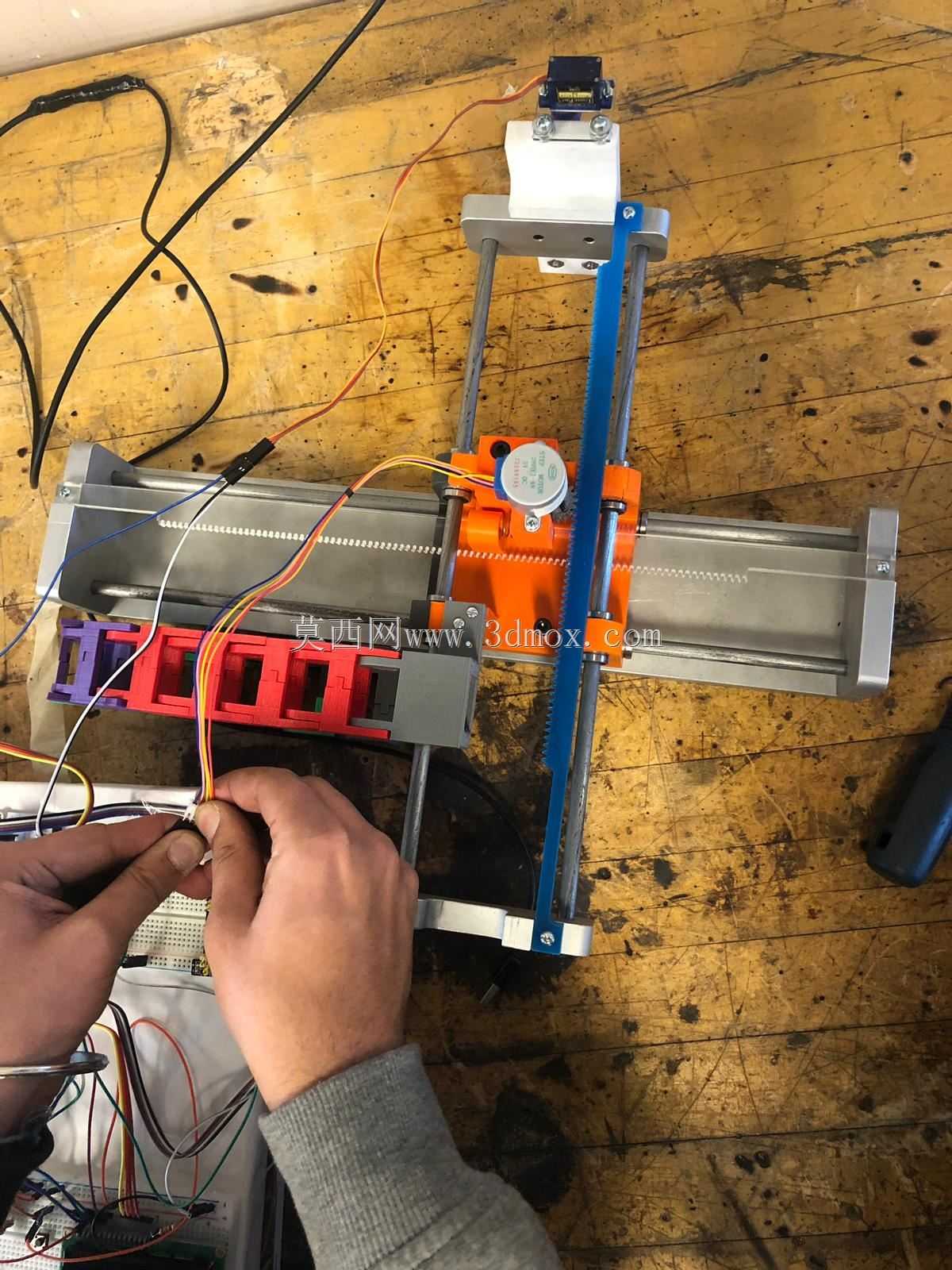

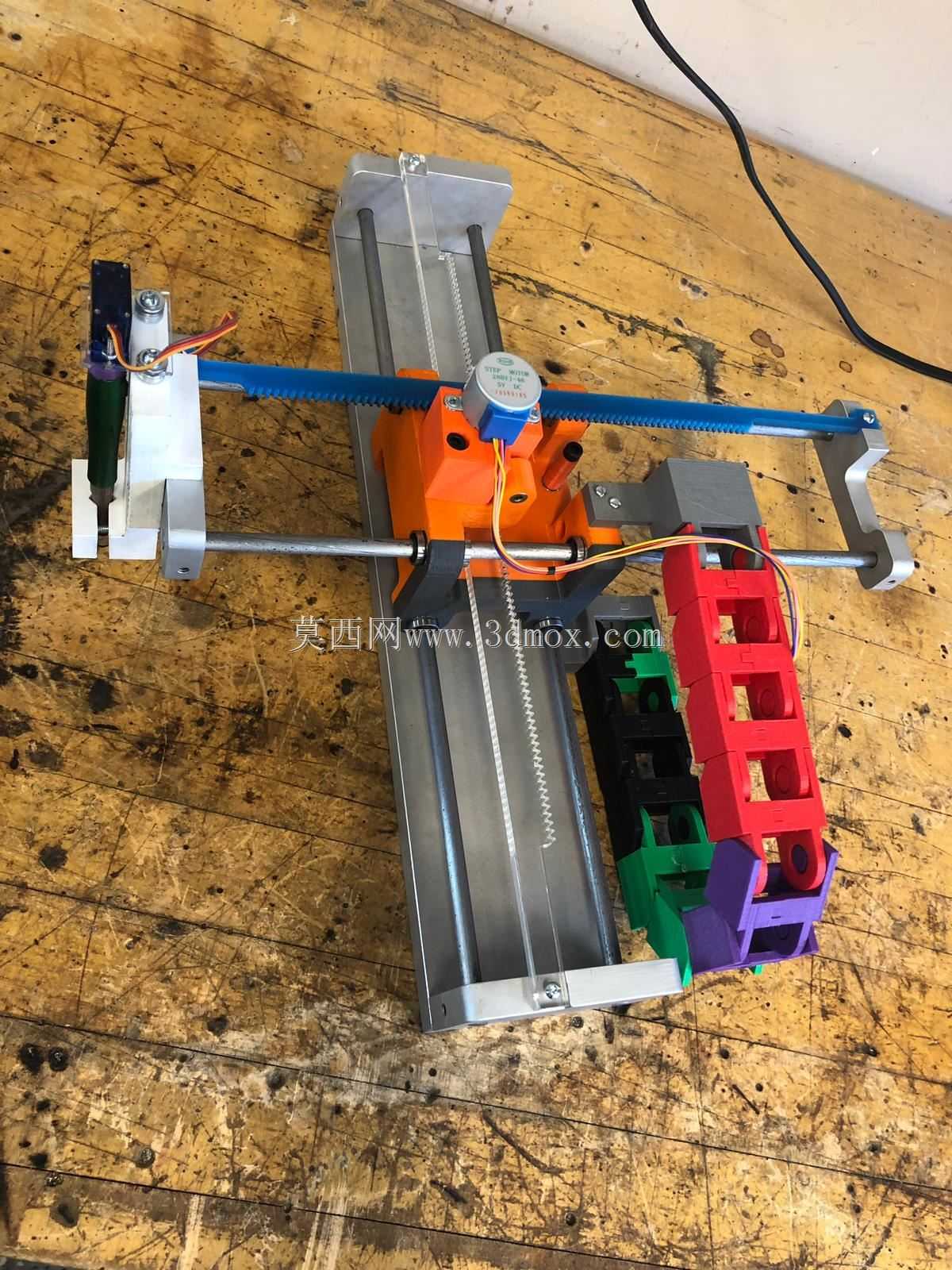

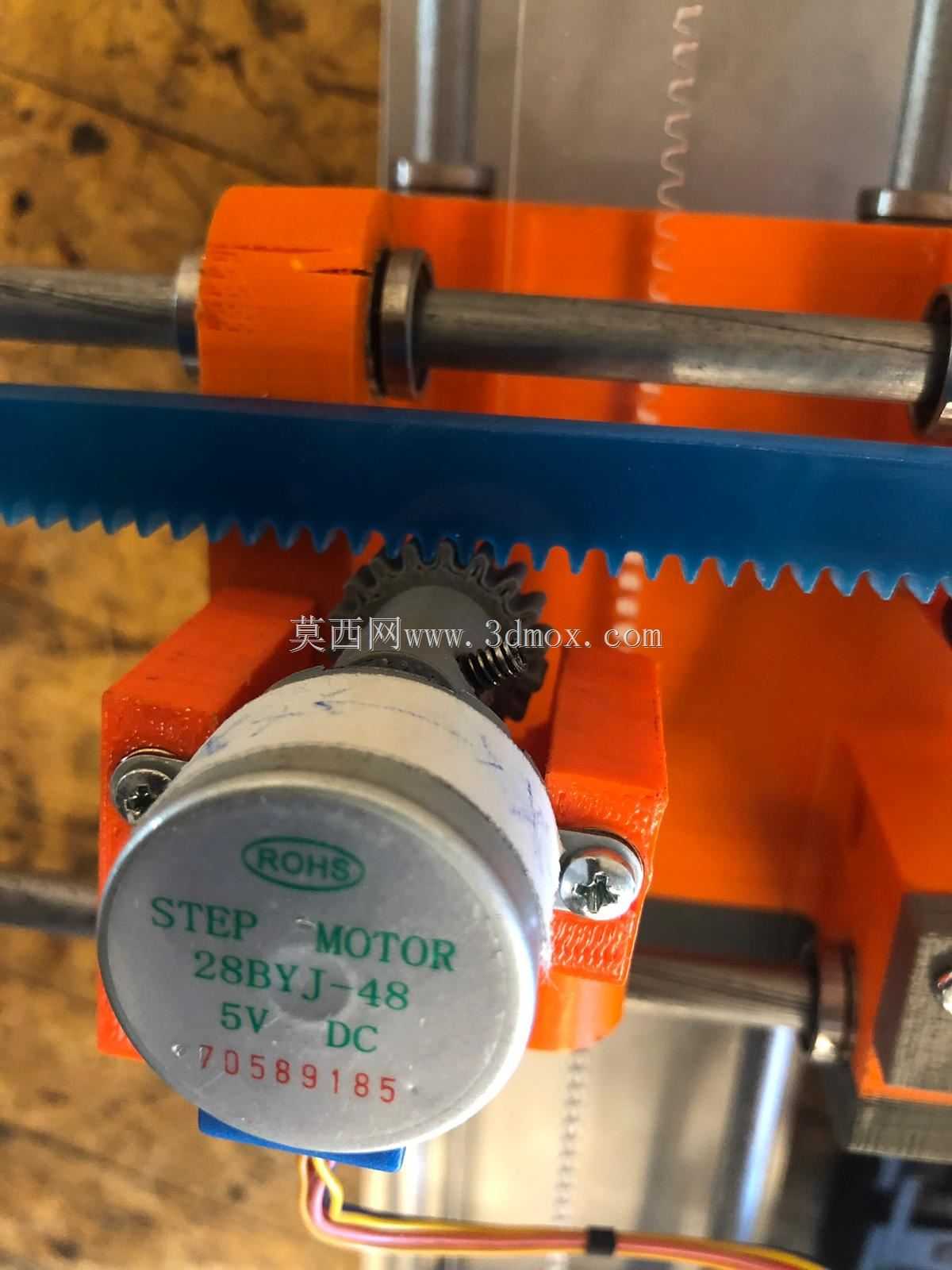

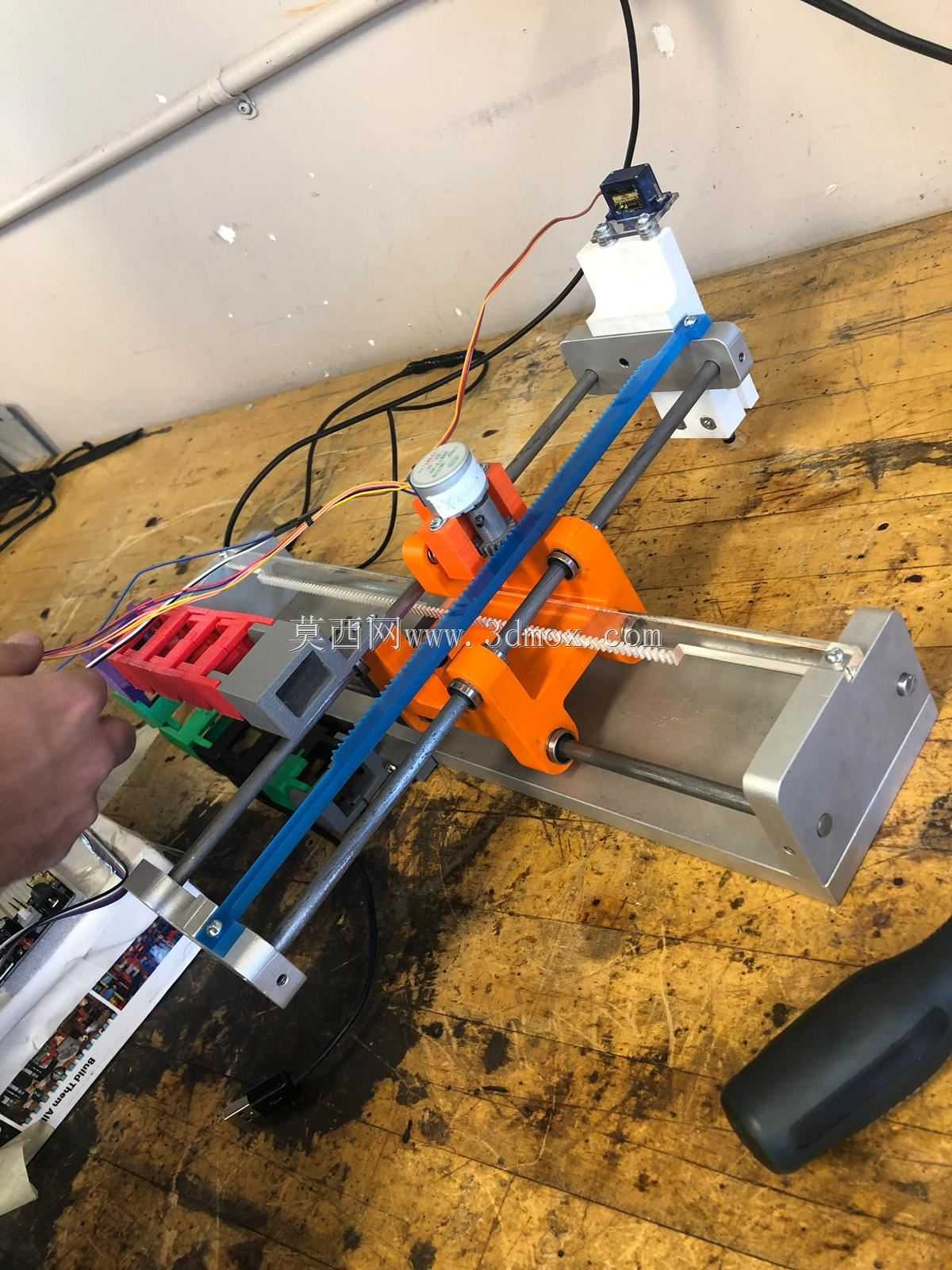

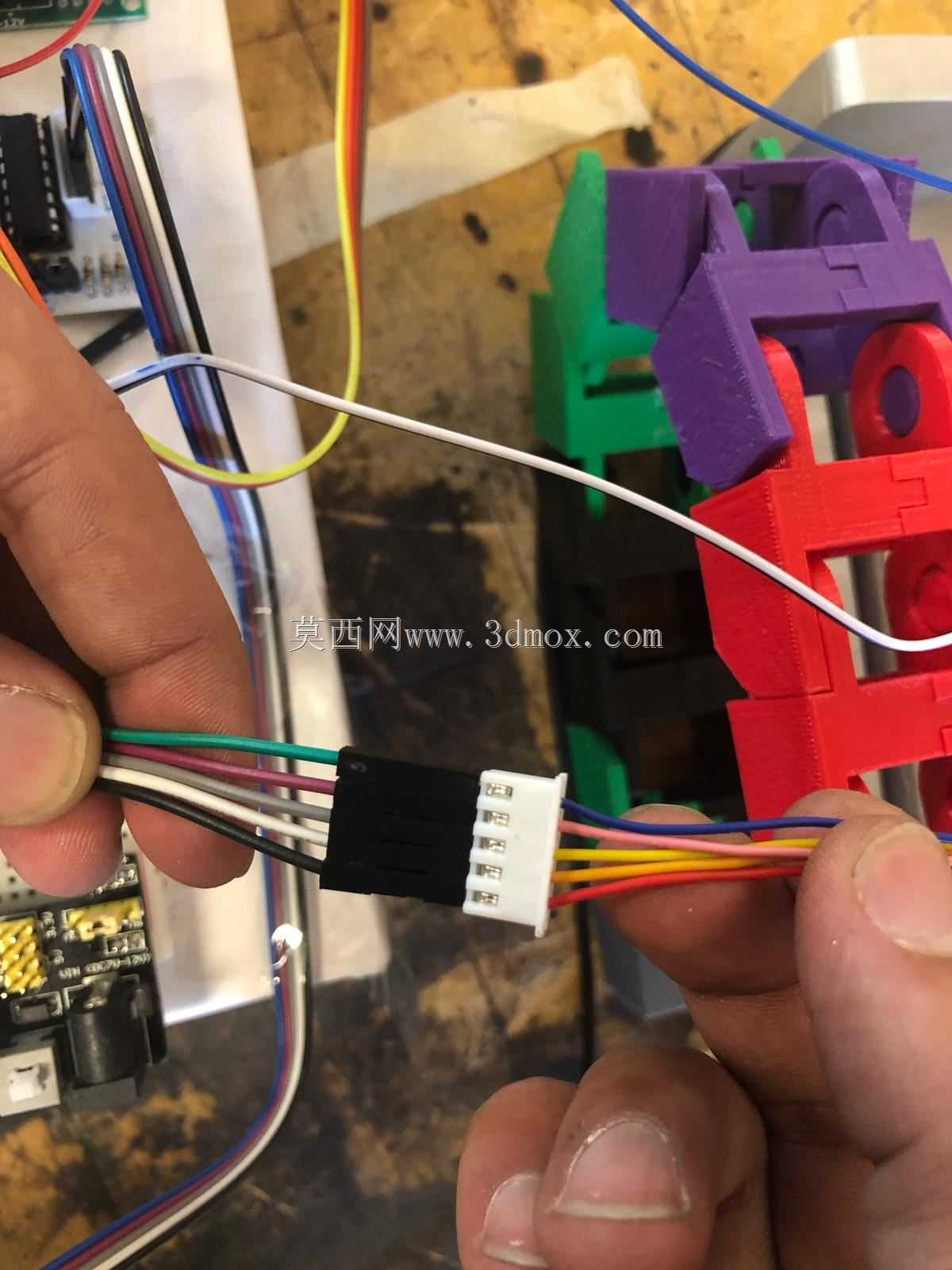

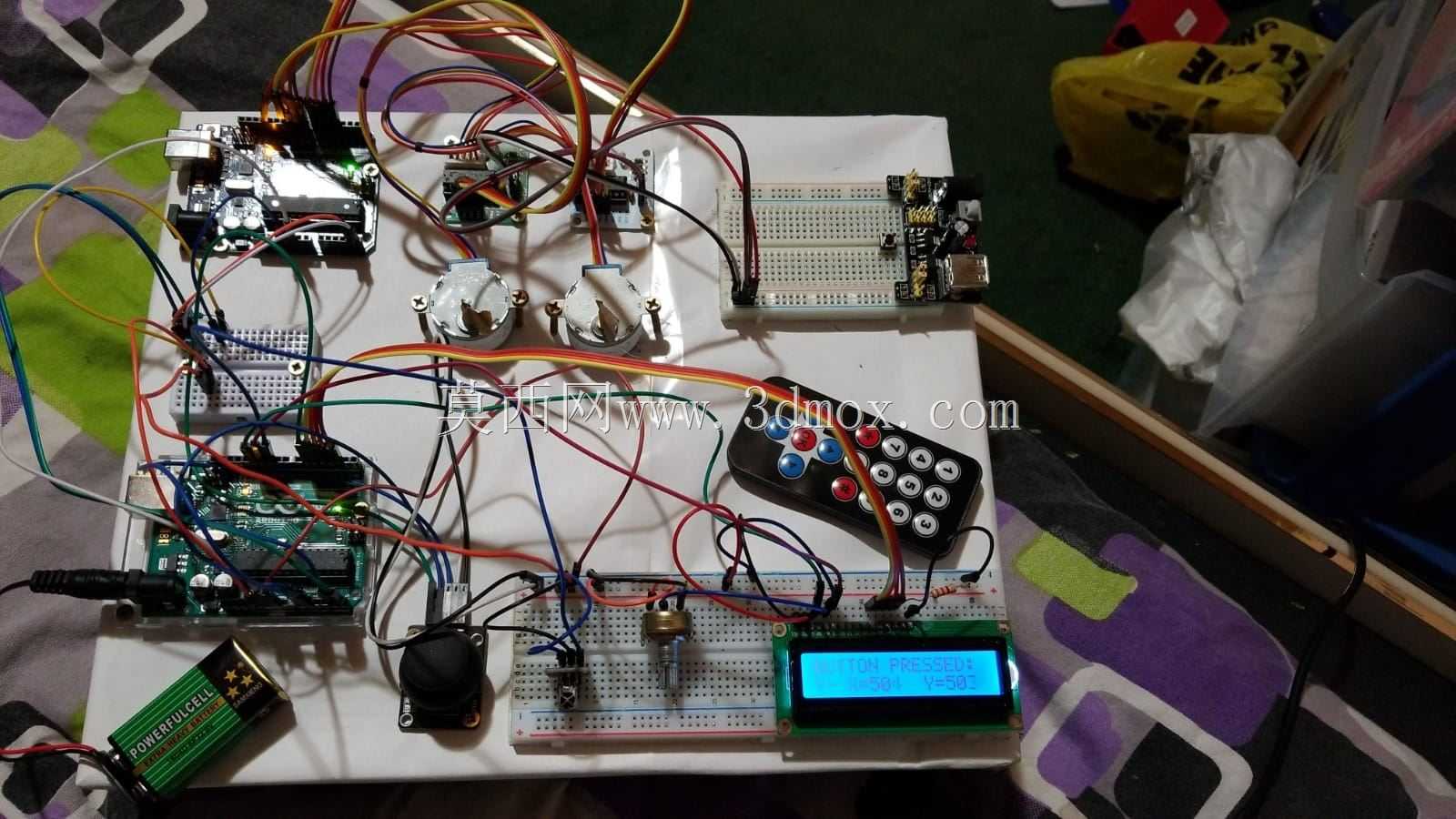

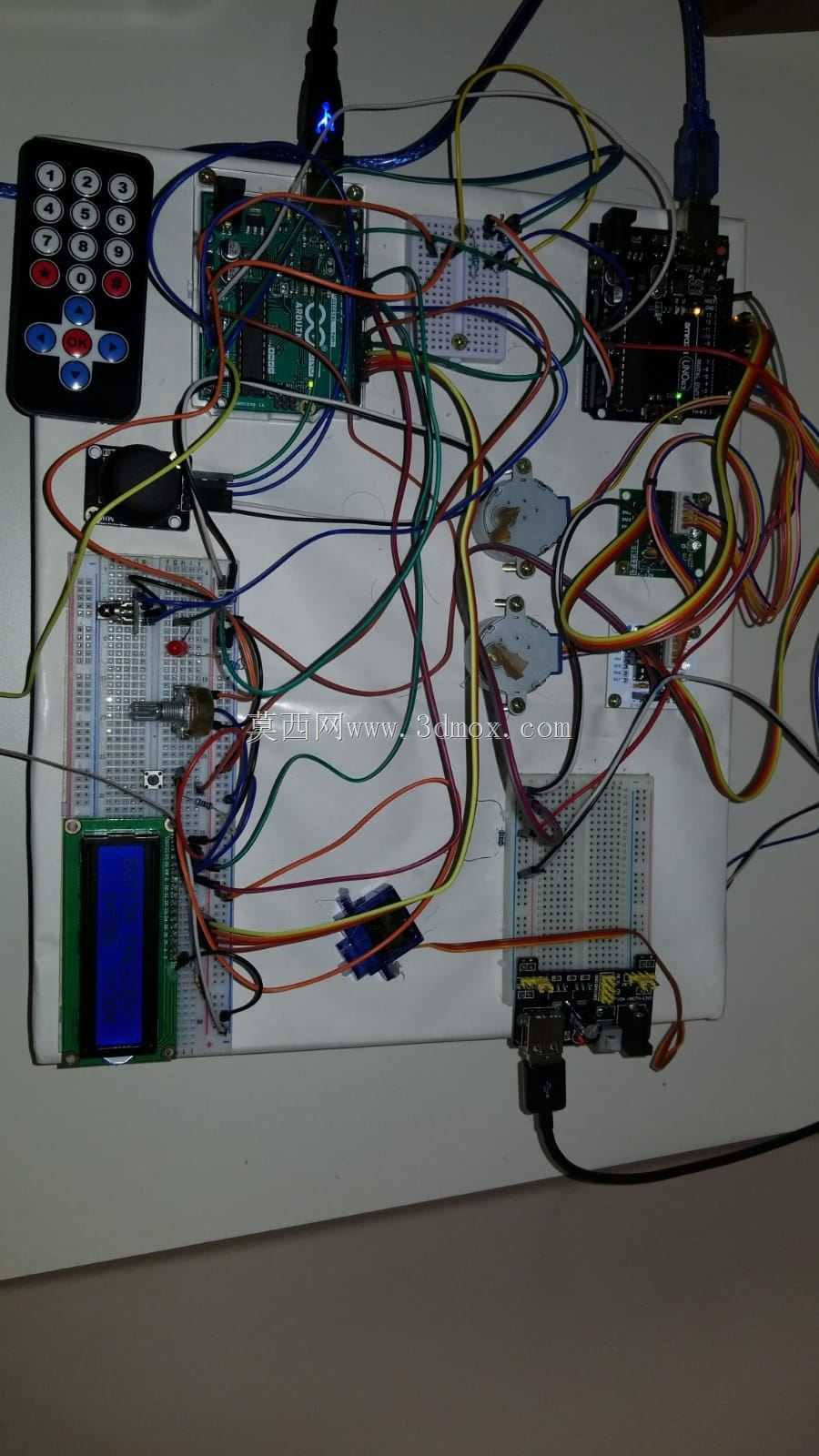

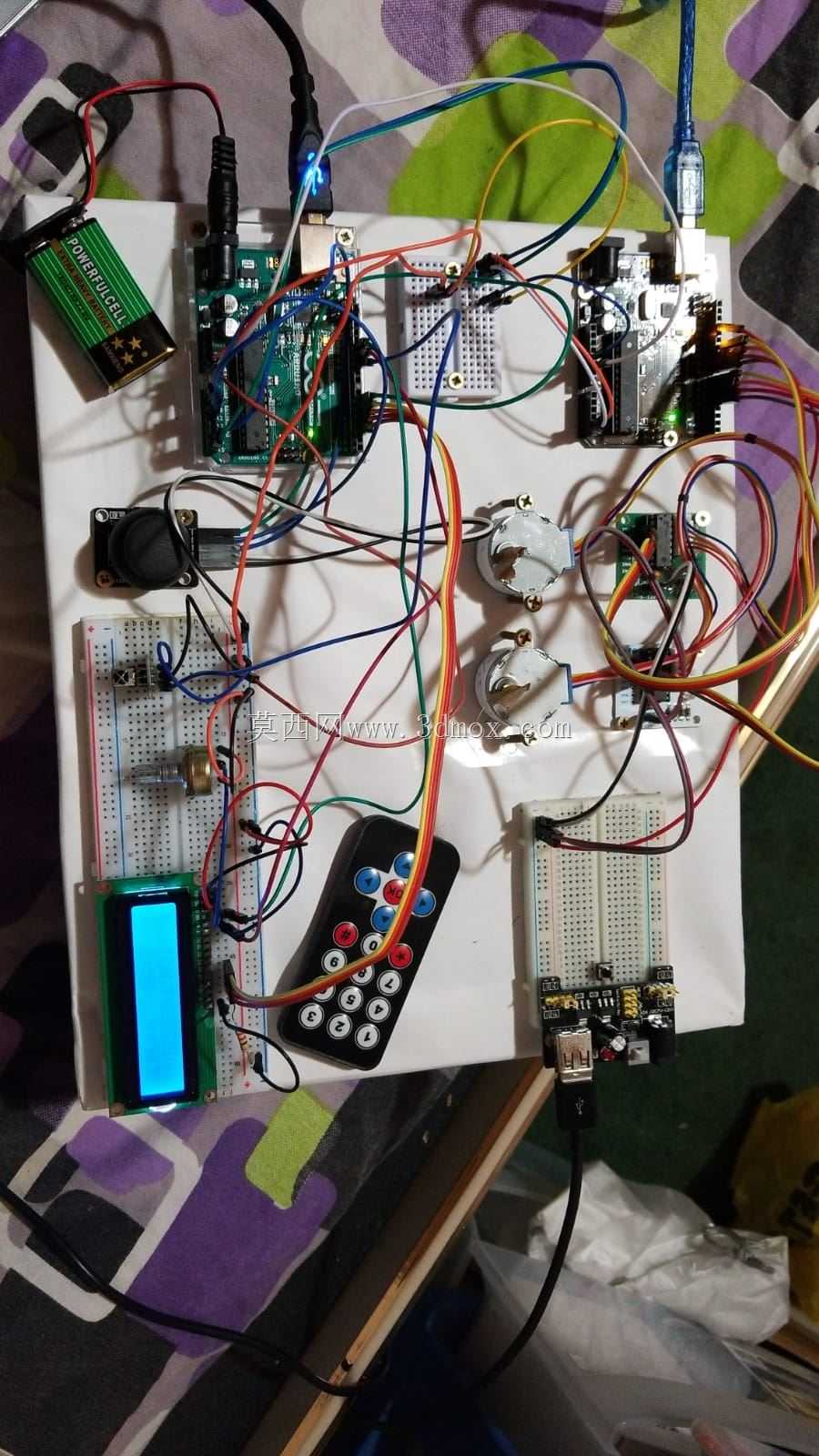

　　这套小型数控绘图执行机构，最初的设计出发点是面向桌面级轻载标记、绘图作业场景，适配教学演示、小型工件表面标记、个人DIY创意绘制这类低负载、高精度要求的使用需求，区别于工业级大型数控绘图设备的厚重结构，整体采用轻量化设计思路，核心传动依托同步带与直线光轴导轨配合，兼顾运动平顺性与装配便捷性。从结构布局来看，驱动单元选用28BYJ-48型步进电机作为动力源，这类步进电机扭矩输出平稳、控制精度足以满足桌面级绘图的位移要求，且供电规格适配常规低压直流供电场景，无需额外配置高压驱动模块，降低了整套机构的配套门槛。电机输出端通过齿轮啮合将动力传递至同步带轮，同步带沿X轴方向布置，带动搭载绘图笔的滑动座沿光轴导轨做直线往复运动，

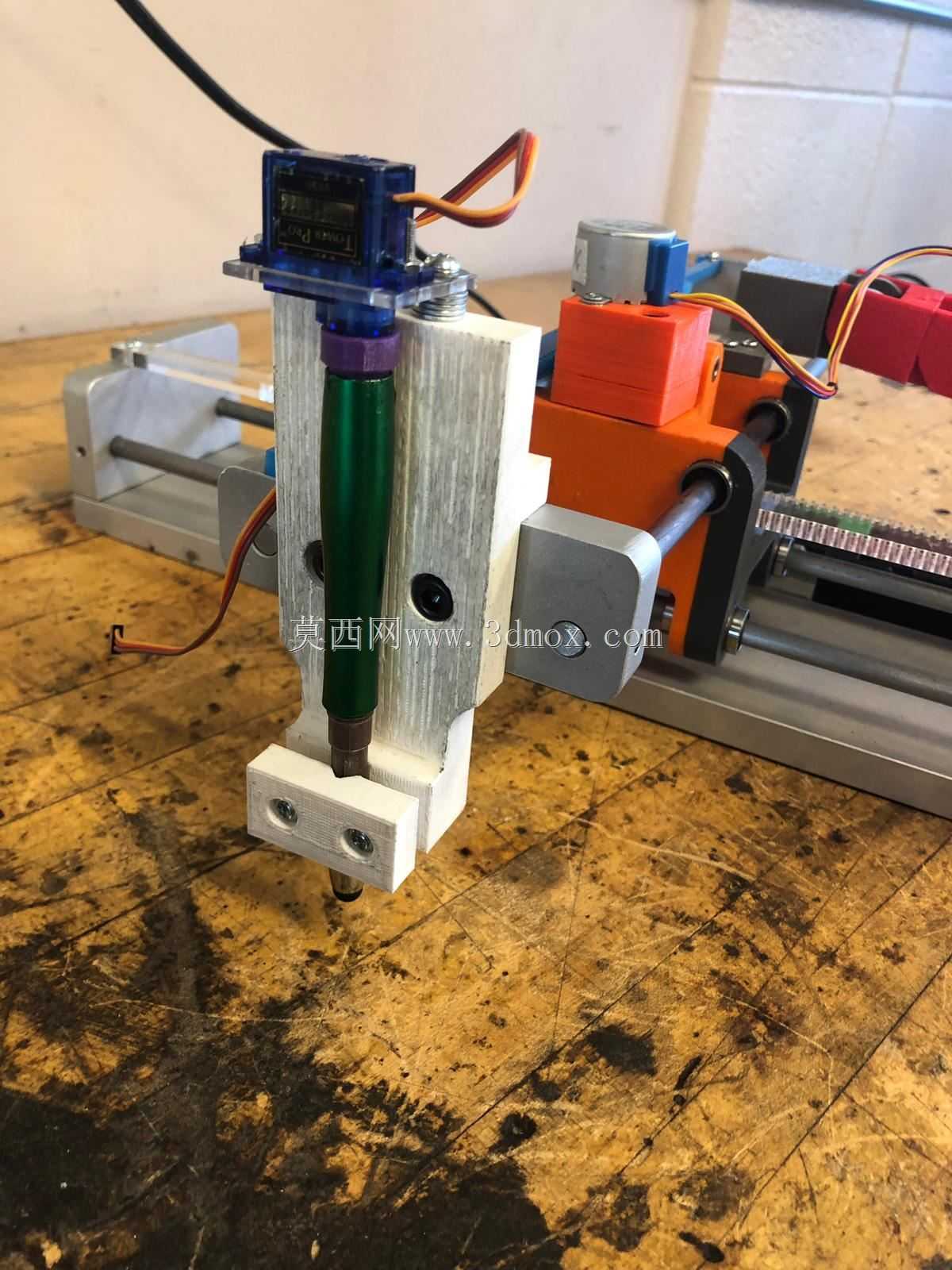

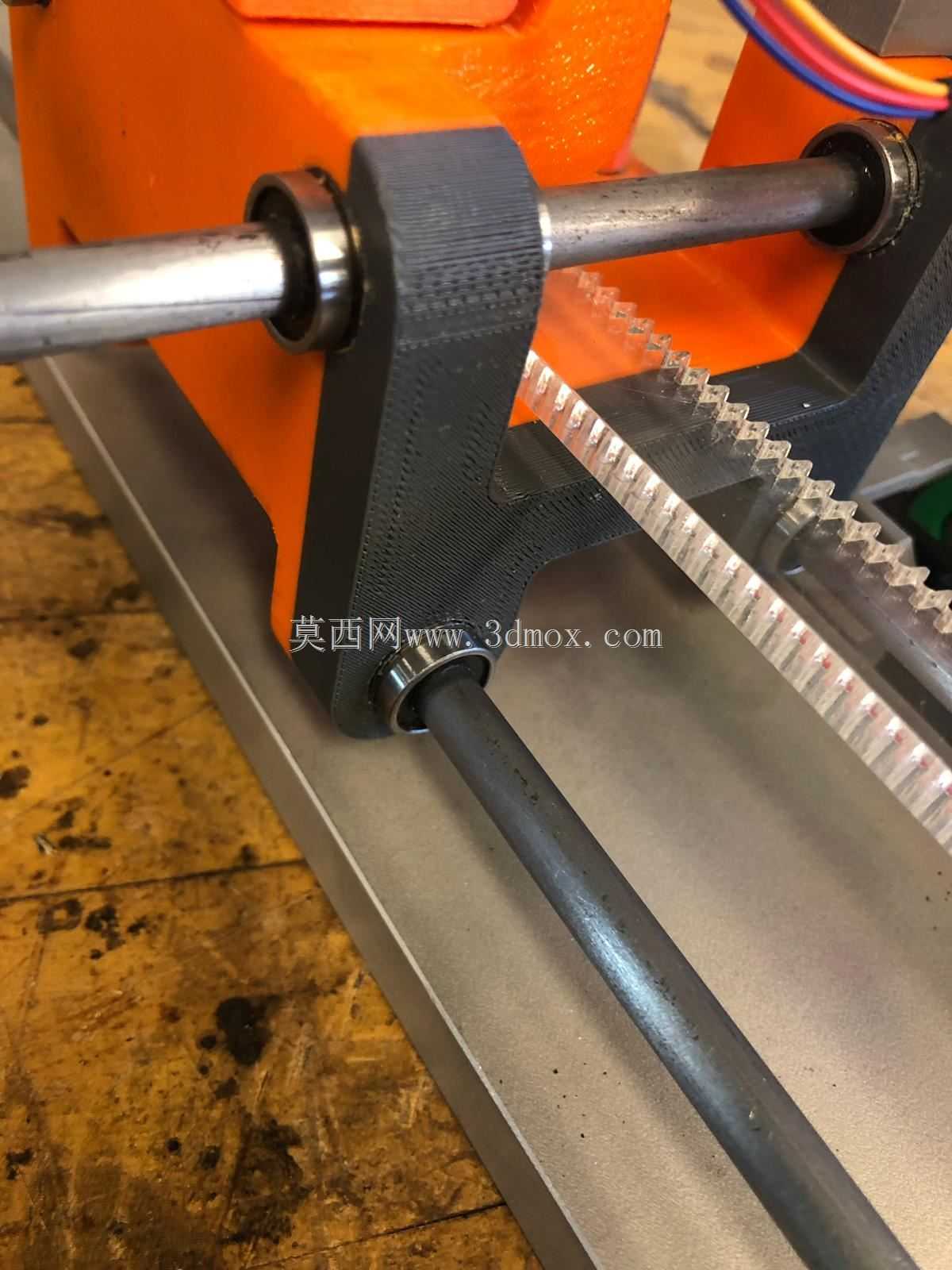

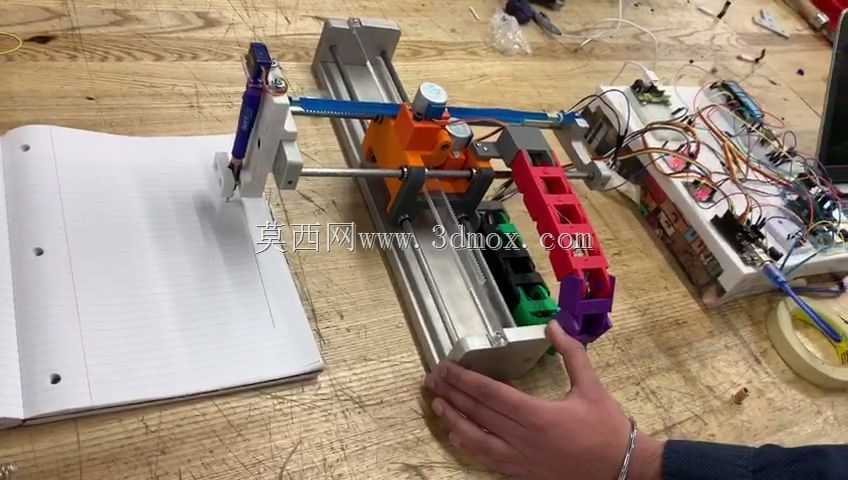

　　光轴导轨采用双轴平行布置的形式，为滑动座提供稳定的导向支撑，避免运动过程中出现偏摆、卡顿的问题，保证绘图轨迹的直线度与位置精度。设计过程中充分考虑了安装边界的适配性，整体框架采用拼接式结构，所有安装孔位均预留标准紧固件装配空间，滑动座上预留了绘图笔的装夹位，可适配不同直径的常规绘图笔、标记笔，装夹位置可做小范围高度调整，以适配不同厚度的绘图纸张或者待标记工件表面，保证笔尖与作业面的接触压力处于合理区间，既不会因为压力过大导致笔尖剐蹭纸面，也不会因为压力过小出现笔迹断连的问题。在运动逻辑上，这套机构可通过基础的G代码指令控制位移轨迹，能够实现直线、曲线、复杂文字图案的绘制作业，相较于手动绘图，轨迹精度与重复一致性有明显提升，

　　同时整体结构的零部件大多采用常规标准件与3D打印结构件组合，加工与装配难度较低，适合教学场景下的数控原理演示，也可作为小型自动化标记工位的执行单元使用。结构设计时特意控制了整体的外形尺寸，可直接放置在常规桌面使用，不需要额外的大型安装基座，传动部位的齿轮、同步带均做了限位设计，避免运动超程导致的结构损坏，滑动座与光轴的配合间隙经过反复调整，既保证运动过程无明显旷量，也不会因为配合过紧增大运动阻力，导致步进电机丢步影响绘图精度。实际使用场景中，这套机构除了完成常规纸面绘图作业外，也可通过更换执行端的装夹工具，适配轻载的激光标记、笔尖雕刻等拓展作业，只要负载在步进电机的扭矩输出范围内，即可通过调整控制参数实现不同的作业功能，整体结构的拓展性较强，能够覆盖多数桌面级轻载数控作业的需求。
