多工位箱形工件定位钻孔加工夹具

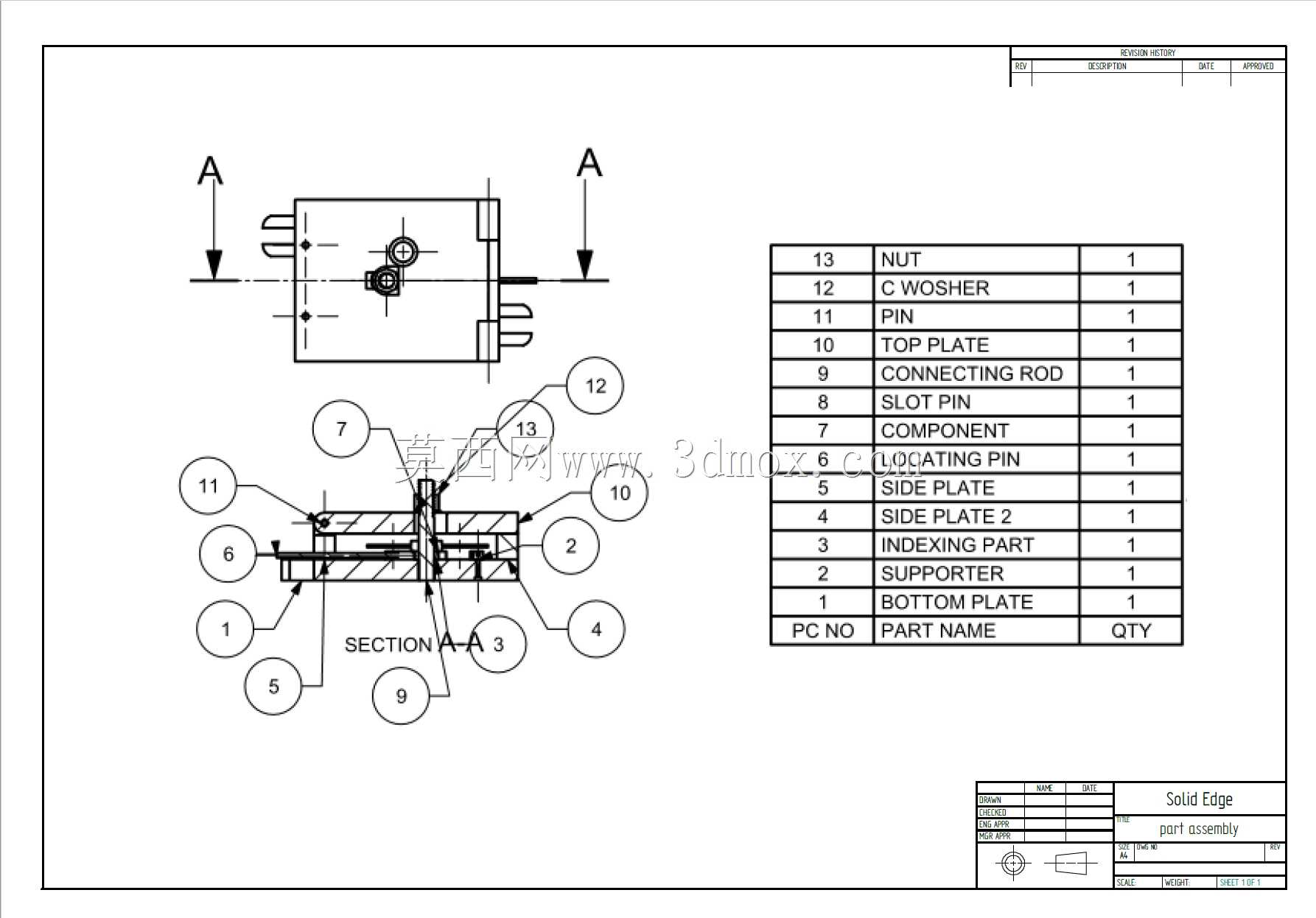

　　在精密机械加工的小批量多工序生产场景中，这类箱形夹具主要承担异形箱类零件的多面加工装夹需求，尤其适配需要在单次装夹下完成不同角度孔位、槽位加工的工况，能有效减少工件重复装夹带来的定位误差，避免多次找正耗费的辅助工时。从结构组成来看，整套夹具以底板作为安装基准面，所有功能组件均依托底板完成定位装配，底板上预设的安装孔位可直接适配常规机床工作台的T型槽间距，无需额外制作过渡连接板即可完成在钻床、小型铣床工作台上的固定，安装边界控制在常规小型工装的适配范围内，不会占用过多工作台操作空间。两侧的侧板与顶部盖板共同围出箱形工件的容纳腔，腔体内设置的定位销可直接卡入工件预设的工艺定位孔，完成工件的初始位置限定，配合槽销、

　　连接组件实现工件的多点压紧，压紧力分布经过调校，不会让薄壁类箱形工件出现装夹变形，同时能抵消钻削加工过程中刀具带来的轴向与径向切削力，避免加工过程中工件出现位移。夹具的支撑座与分度组件配合，可在加工过程中按照工艺需求切换夹具的朝向，无需松开工件即可完成不同加工面的角度切换，切换后的定位精度可满足IT7级孔位加工的位置度要求，适配传感器壳体、小型液压阀块这类带多面孔系的箱形零件加工。设计过程中优先考虑了装夹操作的便捷性，所有锁紧操作均可在夹具的同一侧完成，操作人员无需绕到机床另一侧操作锁紧件，上下料的动作路径经过优化，单次装夹的辅助时间可控制在半分钟以内。整套夹具的易损件如定位销、槽销均采用标准件规格，磨损后可直接替换同规格标准件，

　　无需单独定制配件，降低了后期的维护成本。各板件之间的连接均采用内六角螺钉紧固，装配时可通过销孔保证各组件的位置精度，装配完成后无需额外调校即可直接投入使用，对于小型加工车间的小批量零件加工场景适配性较强，也可作为自动化加工单元的手动装夹工位工装使用，配合上下料机构可拓展为半自动化装夹结构。
