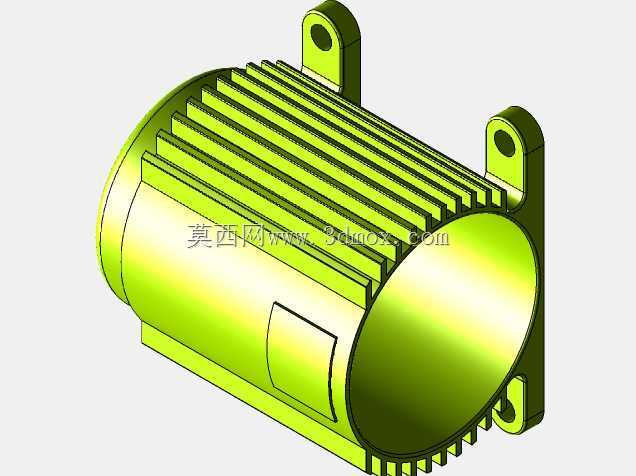

带安装支座的散热型电动机壳体结构设计

这款电动机壳体是工业驱动类电机的核心防护与结构承载部件，广泛适配轻工生产线输送驱动、小型机床主轴进给、农用机械辅助动力、商用设备传动配套等多类场景，作为电机的外层支撑结构，它既要容纳内部定子、转子、绕组等核心做功组件，也要承担整机安装固定、运行散热、外力防护的核心作用。从实际使用需求出发，这类壳体的设计首先围绕电机长时间运行的散热痛点展开，壳体外圆周均匀排布的轴向散热筋，大幅增加了壳体与空气的接触面积，能在电机运行时通过空气自然对流或者配套冷却风路的气流，快速把绕组产生的热量传导散发出去，避免电机内部温升过高导致绝缘老化、出力下降甚至烧损的问题，散热筋的排布方向顺着电机轴向设置，也能减少冷却风流动的阻力，提升换热效率。在安装适配性上，壳体上下设置的带孔安装支座，预留了标准的紧固件安装空间，能适配卧式安装的固定需求，安装孔的位置公差经过严谨校核，能保证电机安装后与被驱动设备的轴系同轴度，减少运行时的振动和偏磨问题，壳体端部的止口结构，用于和端盖精准配合，保证内部转子的转动间隙均匀，避免出现扫膛故障。设计过程中，壳体的壁厚经过反复校核，既保证足够的结构强度，能承受电机运行时的轻微振动、安装时的锁紧力以及运输过程中的外力冲击，又不会因为壁厚过大增加不必要的材料成本和整机重量，壳体侧面预留的接线盒安装位，能方便内部绕组引线的引出与外部电源的接驳，同时保证接线部位的防护等级，避免粉尘、水汽侵入造成接线短路。从安装边界来看，这类壳体的径向尺寸、轴向长度都匹配常规小功率工业电机的通用安装尺寸，能直接替换同规格的传统电机壳体，不需要对配套安装位做额外改造，散热筋的高度经过优化，不会超出安装支座的外接圆边界，避免安装时和周边设备产生干涉，整体结构兼顾了散热性能、结构强度、安装便利性与成本控制，能满足多数常规工业场景下小功率电动机的使用需求，适配连续运行、频繁启停等不同工况的使用要求。
